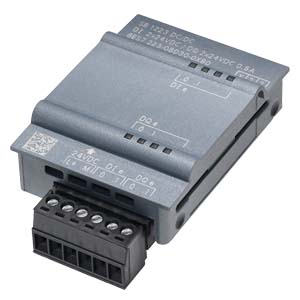

SIMATIC S7-1200，數字量 I/O SB 1223，2DI/2DQ，24V DC 200kHz |
| 一般信息 |
| 產品類型標志 |
SB 1223，DI 2x24 VDC/DQ 2x24 VDC 200 kHz |
| 輸入電流 |
| 來自背板總線 DC 5 V，典型值 |
35 mA |
| 功率損失 |
| 功率損失，典型值 |
0.5 W |
| 數字輸入 |
| 數字輸入端數量 |
2; 電流供給 |
| ● 在組件中 |
2 |
| 可同時控制的輸入端數量 |
| 所有安裝位置 |
| — ***高可達 40 ℃，***大值 |
2 |
| 輸入電壓 |
| ● 輸入電壓類型 |
DC |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0” |
(L+ - 5.0 V DC) ... L+ |
| ● 對于信號“1” |
0 V ...(L+ - 10 V DC) |
| 輸入電流 |
| ● 對于信號“0”，***大值（允許的閉路電流） |
1.4 mA |
| ● 對于信號 “1”，***小值 |
2.9 mA |
| ● 對于信號“1”，典型值 |
7 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 可參數化 |
是; 0.1 / 0.2 / 0.4 / 0.8 / 1.6 / 3.2 / 6.4 / 10.0 / 12.8 / 20.0 μs；0.05 / 0.1 / 0.2 / 0.4 / 0.8 / 1.6 / 3.2 / 6.4 / 10.0 / 12.8 / 20.0 ms |
| 對于報警輸入端 |
| — 可參數化 |
是 |
| 用于技術功能 |
| — 可參數化 |
是 |
| 導線長度 |
| ● 屏蔽，***大值 |
50 m; 屏蔽雙絞線 |
| 數字輸出 |
| 數字輸出端數量 |
2; 電子 MOSFET（消耗電流/電流供給） |
| ● 在組件中 |
2 |
| 短路保護 |
否 |
| 輸出端的通斷能力 |
| ● 電阻負載時的***大值 |
0.1 A |
| 輸出電壓 |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0”的***大值 |
1 V |
| ● 對于信號 “1”，***小值 |
L+ (-1.5 V) |
| 輸出電流 |
| ● 針對信號“1”的允許范圍，***大值 |
0.1 A |
| 導線長度 |
| ● 屏蔽，***大值 |
50 m |
| 報警/診斷/狀態信息 |
| 診斷顯示 LED |
| ● 用于輸入端狀態 |
是 |
| ● 用于輸出端狀態 |
是 |
| 標準、許可、證書 |
| CE 標記 |
是 |
| CSA 許可 |
是 |
| UL 許可 |
是 |
| cULus |
是 |
| FM 許可 |
是 |
| RCM（原 C-TICK） |
是 |
| KC 許可 |
是 |
| 船舶建造許可 |
是 |
| 環境要求 |
| 露天情況下 |
| ● ***大落差 |
0.3 m; 五個，在發貨包裝內 |
| 運行中的環境溫度 |
| ● ***小值 |
-20 °C |
| ● ***大值 |
60 °C |
| ● 水平安裝，***小值 |
-20 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-20 °C |
| ● 垂直安裝，***大值 |
50 °C |
| 運輸/儲存時的環境溫度 |
| ● ***小值 |
-40 °C |
| ● ***大值 |
70 °C |
| 氣壓符合 IEC 60068-2-13 標準要求 |
| ● 存放/運輸，***小值 |
660 hPa |
| ● 存放/運輸，***大值 |
1 080 hPa |
| 相對空氣濕度 |
| ● 25 °C 時無冷凝運行，***大值 |
95 % |
| 機械/材料 |
| 外殼材料（正面） |
|
| ● 塑料 |
是 |
| 尺寸 |
| 寬度 |
38 mm |
| 高度 |
62 mm |
| 深度 |
21 mm |
| 重量 |
| 重量，約 |
35 g |
