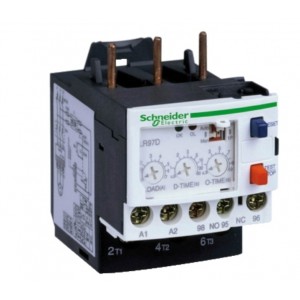

TeSys電子過流繼電器, 24 V AC/DC, 設定范圍: 1.2...7A

點擊圖片查看原圖

品牌：	施耐德
型號：	LR97D07B
單價：	面議
所在地：	上海
有效期至：	長期有效
最后更新：	2023-11-14 15:03
瀏覽次數：	186

店鋪基本資料信息

施耐德低壓微型斷路器專營
[VIP第8年] 指數:4
通過認證 [誠信檔案]
聯系人宋經理(先生)
會員 [當前離線] [加為商友] [發送信件]
電話18616911399
手機18616911399
地址上海市寶山區富聯一路98弄6號

產品詳細說明

LR97D07B

規格

主要信息
產品短名	LR97
產品類型	電子過電流繼電器
產品應用	保護
繼電器應用	過載 Imax > Isetting 相位故障的靈敏度鎖定轉子, 機械阻塞 I > 3 x I 設置
產品適用范圍	LC1D09...D38
電網類型	AC DC
額定電源電壓 [Us]	24 V AC/DC
繼電器設定范圍	1.2…7 A
額定工作電壓 [Ue]	600 V AC 50/60 Hz 適用電源回路符合 CSA 600 V AC 50/60 Hz 適用電源回路符合 UL 690 V AC 50/60 Hz 適用電源回路符合 IEC 60947-4-1
每套數量	"一套 10 只"

補充信息
電網頻率	50...60 Hz
安裝方式	直接安裝在接觸器下導軌安裝
脫扣閾值	1.2...6 A
浪涌耐受	6 kV 符合 IEC 61000-4-5
觸點類型	1 C/O
約定發熱電流 [Ith]	3 A 適用控制回路
保護類型	BS 熔斷器 3 A 控制回路 GB2 斷路器 3 A 控制回路 GG 熔斷器 3 A 控制回路
***大功率	28 W 在…上 110 V DC 符合 IEC 60947 28 W 在…上 220 V DC 符合 IEC 60947 55 W 在…上 24 V DC 符合 IEC 60947 55 W 在…上 48 V DC 符合 IEC 60947 140 VA 在…上 48 V AC 符合 IEC 60947 360 VA 在…上 110 V AC 符合 IEC 60947 360 VA 在…上 220 V AC 符合 IEC 60947 70 VA 在…上 24 V AC 符合 IEC 60947
額定絕緣電壓 [Ui]	電源回路: 600 V 符合 CSA 電源回路: 600 V 符合 UL 電源回路: 690 V 符合 IEC 60947-4-1
額定沖擊耐受電壓 [Uimp]	6 kV
缺相敏感性	< 3 s
復位	自動復位 120 s固定式電氣通過中斷電源至少0.1 s 手動復位
時間范圍	0.2...10 s - O-time旋鈕 0.3...10 s - O-time旋鈕 0.5..30 s - D-time旋鈕
信號傳輸功能	2 LED
接線能力	控制回路: 電纜 1 1…25 mm²軟線帶控制回路: 電纜 1 1…25 mm²軟線不帶電源回路: 電纜 1 1…4 mm²軟線帶電源回路: 電纜 1 1.5…10 mm²軟線不帶電源回路: 接線夾片 1 1…4 mm²軟線帶電源回路: 接線夾片 1 1.5…10 mm²軟線不帶控制回路: 電纜 2 1…25 mm²軟線帶控制回路: 電纜 2 1…25 mm²軟線不帶控制回路: 接線夾片 1 1…25 mm²軟線帶控制回路: 接線夾片 1 1…25 mm²軟線不帶控制回路: 接線夾片 2 1…25 mm²軟線帶控制回路: 接線夾片 2 1…25 mm²軟線不帶
緊固扭矩	控制回路: 0.6...1.2 N.m 在…上接線夾片電源回路: 2 N.m 在…上電纜
高度	67.5 mm
寬度	45 mm
深度	67.5 mm
凈重	0.172 kg
