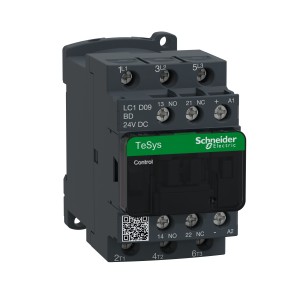

施耐德接觸器 L1CD09BDC 3極(3NO) 9A,24VDC,螺釘端子
點擊圖片查看原圖
品牌： 施耐德
單價： 面議
所在地： 上海
有效期至： 長期有效
最后更新： 2023-11-16 11:26
瀏覽次數： 120
詢價
店鋪基本資料信息

 產品詳細說明

施耐德接觸器
TeSys Deca接觸器,3極(3NO),AC-3/AC-3e,<=440V,9A,24VDC,螺釘端子LC1D09BDC

施耐德TeSys Deca接觸器 LC1D09BDC, 3P, 9A, AC-3 4kW 400V, 1NO+1NC aux contact, 24V DC coil, 輔助觸點可用于安全回路（鏡像觸點）, 認證（IEC、CCC、CCS、RoHS、REACH).




主要信息
產品系列 TeSys Deca
產品系列 TeSys Deca
產品類型 接觸器
產品短名 LC1D
接觸器應用領域 應用于功率因數大于等于0.95的交流負載中
應用于無感或微感負載、電阻爐
使用類別 AC-4
AC-1
AC-3
AC-3e
極數 3P
額定工作電壓 [Ue] 電源回路: <= 690 V AC 25...400 Hz
電源回路: <= 225 V DC
額定工作電流 [Ie] 25 A 60 °C) 在…上 <= 440 V AC AC-1 適用 電源回路
9 A 60 °C) 在…上 <= 440 V AC AC-3 適用 電源回路
9 A 60 °C) 在…上 <= 440 V AC AC-3e 適用 電源回路
[Uc] control circuit voltage 24 V DC
補充信息
電動機功率 (kW) 5.5 kW 在…上 500 V AC 50/60 Hz (AC-3)
2.2 kW 在…上 220/240 V AC 50/60 Hz (AC-3)
4 kW 在…上 380/400 V AC 50/60 Hz (AC-3)
4 kW 在…上 415/440 V AC 50/60 Hz (AC-3)
5.5 kW 在…上 660/690 V AC 50/60 Hz (AC-3)
2.2 kW 在…上 400 V AC 50/60 Hz (AC-4)
5.5 kW 在…上 500 V AC 50/60 Hz (AC-3e)
2.2 kW 在…上 220/240 V AC 50/60 Hz (AC-3e)
4 kW 在…上 380/400 V AC 50/60 Hz (AC-3e)
4 kW 在…上 415/440 V AC 50/60 Hz (AC-3e)
5.5 kW 在…上 660/690 V AC 50/60 Hz (AC-3e)
型號 LC1D
回路觸點類型 3 NO
保護蓋 無
約定發熱電流 [Ith] 25 A 在…上 <60 °C 適用 電源回路
10 A 在…上 <60 °C 適用 信號回路
額定短時耐受電流 [Icw] 105 A 在…上 <40 °C - 10 s 適用 電源回路
210 A 在…上 <40 °C - 1 s 適用 電源回路
30 A 在…上 <40 °C - 10 分鐘 適用 電源回路
61 A 在…上 <40 °C - 1 分鐘 適用 電源回路
100 A - 1 s 適用 信號回路
120 A - 500 ms 適用 信號回路
140 A - 100 ms 適用 信號回路
與繼電器配合使用的熔絲 10 A gG 適用 信號回路 符合 IEC 60947-5-1
25 A gG 在…上 <= 690 V 配合 1 型 適用 電源回路
20 A gG 在…上 <= 690 V 配合 2 型 適用 電源回路
平均阻抗 2.5 m - Ith 25 A 50 Hz 適用 電源回路
額定絕緣電壓 [Ui] 電源回路: 690 V 符合 IEC 60947-4-1
信號回路: 690 V 符合 IEC 60947-1
過電壓類別 III
污染等級 3
額定沖擊耐受電壓 [Uimp] 6 kV 符合 IEC 60947
安全可靠等級 B10d = 1369863 次 標稱負載的接觸器 符合 EN/ISO 13849-1
B10d = 20000000 次 機械負載的接觸器 符合 EN/ISO 13849-1
機械壽命 30 Mcycles
電氣壽命 0.6 Mcycles 25 A AC-1 Ue條件下 <= 440 V
2 Mcycles 9 A AC-3 Ue條件下 <= 440 V
2 Mcycles 6.6 A AC-3 Ue條件下 660/690 V
2 Mcycles 9 A AC-3e Ue條件下 <= 440 V
2 Mcycles 6.6 A AC-3e Ue條件下 660/690 V
控制回路特性 DC 標準
浪涌抑制模塊 內置雙向峰值限流二極管
控制電壓限額 0.1...0.25 Uc -40…60 °C 釋放
0.7...1.25 Uc -40…60 °C 運行
浪涌功率 (W) 5.4 W 20 °C)
吸持功耗 (W) 5.4 W 在…上 20 °C
額定操作功率 (W) 5.4 W
動作時間 55 ms 閉合
20 ms 分斷
時間常量 28 ms
***大操作頻率 3600 次/小時 在…上 <60 °C
接線能力 電源回路: 螺栓緊固 1 1…4 mm² 接線片外徑Ø: 8 mm 電纜選型: 軟線 不帶篐線端子
電源回路: 螺栓緊固 2 1…4 mm² 接線片外徑Ø: 8 mm 電纜選型: 軟線 不帶篐線端子
電源回路: 螺栓緊固 1 1…4 mm² 接線片外徑Ø: 8 mm 電纜選型: 軟線 帶篐線端子
電源回路: 螺栓緊固 2 1…2.5 mm² 接線片外徑Ø: 8 mm 電纜選型: 軟線 帶篐線端子
電源回路: 螺栓緊固 1 1…4 mm² 接線片外徑Ø: 8 mm 電纜選型: 硬線 不帶篐線端子
電源回路: 螺栓緊固 2 1…4 mm² 接線片外徑Ø: 8 mm 電纜選型: 硬線 不帶篐線端子
控制回路: 螺栓緊固 1 1…4 mm² 電纜選型: 軟線 不帶篐線端子
控制回路: 螺栓緊固 2 1…4 mm² 電纜選型: 軟線 不帶篐線端子
控制回路: 螺栓緊固 1 1…4 mm² 電纜選型: 軟線 帶篐線端子
控制回路: 螺栓緊固 2 1…2.5 mm² 電纜選型: 軟線 帶篐線端子
控制回路: 螺栓緊固 1 1…4 mm² 電纜選型: 硬線 不帶篐線端子
控制回路: 螺栓緊固 2 1…4 mm² 電纜選型: 硬線 不帶篐線端子
電源回路: 螺釘連接
緊固扭矩 電源回路: 1.7 N.m 通過 螺栓緊固 用螺絲刀 Ø 6 平口
電源回路: 1.7 N.m 通過 螺栓緊固 用螺絲刀 No 2 十字螺絲
控制回路: 1.7 N.m 通過 螺栓緊固 用螺絲刀 Ø 6 平口
控制回路: 1.7 N.m 通過 螺栓緊固 用螺絲刀 No 2 十字螺絲
電源回路: 1.7 N.m 通過 電纜連接器 用螺絲刀 Ø 6 平口 螺絲: M3.5
電源回路: 1.7 N.m 通過 電纜連接器 用螺絲刀 No 2 十字螺絲 螺絲: M3.5
控制回路: 1.7 N.m 通過 螺栓緊固 用螺絲刀 pozidriv No 2
電源回路: 1.7 N.m 通過 螺栓緊固 用螺絲刀 pozidriv No 2
輔助觸點類型 1 NO + 1 NC
輔助觸點類型 類型 機械連接 1 NO + 1 NC 符合 IEC 60947-5-1
類型 與主觸頭狀態成鏡像 1 NC 符合 IEC 60947-4-1
信號回路頻率 25...400 Hz
***小開關電壓 17 V 適用 信號回路
***小開關電流 [Imin] 5 mA 適用 信號回路
絕緣電阻 > 10 M 適用 信號回路
不重迭時間 1.5 ms 失電 NC及NO觸點之間
1.5 ms 得電 NC及NO觸點之間
安裝方式 導軌安裝
底板安裝
環境
標準 GB 14048.4
IEC 60947-4-1
產品認證 CCC
CE
UKCA
IP 保護等級 IP2X 前面板 主回路適用 符合 screwed
IP2X 前面板 線圈回路適用 符合 screwed
防護措施 TH 符合 IEC 60068-2-30
周圍空氣溫度 -40…60 °C 運行
60…70 °C 有降容
-60…80 °C 存儲
工作海拔 3000 m 無
耐火及耐異常高溫能力 850 °C 符合 IEC 60695-2-11
抗沖擊、震動性能 抗震性能 觸頭打開 (2 gn (5...300 Hz)) 符合 IEC 60068-2-6
抗震性能 觸頭閉合狀態 (4 gn (5...300 Hz)) 符合 IEC 60068-2-6
抗沖擊性能 11 ms 觸頭打開 (10 gn) 符合 IEC 60068-2-27
抗沖擊性能 11 ms 觸頭閉合狀態 (15 gn) 符合 IEC 60068-2-27
高度 77 mm
寬度 45 mm
深度 95 mm
凈重 0.48 kg
包裝單位
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 5.33 cm
Package 1 Width 7.83 cm
Package 1 Length 10.26 cm
Package 1 Weight 523.0 g
Unit Type of Package 2 S02
Number of Units in Package 2 21
Package 2 Height 15.0 cm
Package 2 Width 30.0 cm
Package 2 Length 40.0 cm
Package 2 Weight 11.5 kg
Unit Type of Package 3 PAL
Number of Units in Package 3 336
Package 3 Height 60.0 cm
Package 3 Width 80.0 cm
Package 3 Length 75.0 cm
Package 3 Weight 181.444 kg
合同保修
保修單 18 個月
