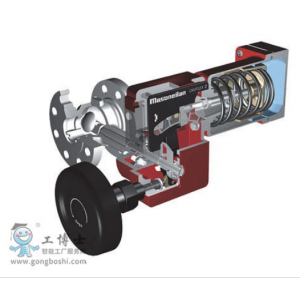

梅索尼蘭Masoneilan 旋轉控制閥 35002系列凸輪軸™旋轉控制閥
描述：
當初的Camflx于1968年推出時，它創造了一種革命性的新型控制閥--旋轉球閥。這種新型閥門匯集了傳統截止閥的***佳控制特性，具有旋轉作用，可以產生一個能夠替換當時使用的至少80%的控制閥的閥門。
自那時以來，已經進行了許多改進和改進，在廣泛的過程控制應用程序中安裝了100多萬個Camflx閥門。從***基本的水應用到嚴重腐蝕的服務，都會把其他閥門拆開。Masoneilan Camflx閥的設計首先是為了成為一個***的控制閥，并已被證明是真正的通用旋轉球閥。
卡姆- 撓曲
Camflx閥門的心臟是它的偏心塞。偏心旋轉，雙偏置塞CAM的進進出出。這種掩蔽行為 消除摩擦 在整個旋轉過程中，由于塞子在打開時離開閥座，不像其他的旋轉閥類型。這確保了對所有開口的***控制。
卡姆- 撓曲
插頭偏移，使插頭表面的后緣在關閉時先與閥座環接觸。額外的插頭旋轉使插頭臂稍微彎曲，將插頭表面移動到與閥座完全接觸。此撓曲動作確保 緊長座 具有平穩的座椅/卸載動作。
具有較高傾覆率的線性流動特性
Camflx的線性流動特性提供了一個輕微的修改，因?yàn)槿咏咏y座。當塞凸輪進入閥座時，流量的變化率逐漸減小，直到塞子與閥座接觸為止。這提供了一個CV比為 100:1 在更大的流量范圍內穩定運行。大多數傳統的球閥式控制閥***多可提供50：1。
廣泛應用范圍
標準結構的Masoneilan Camflx閥門包括功能，要么是可選的，或根本無法在競爭的閥門。
積分?jǐn)U張帽
整體澆鑄延伸蓋在高溫應用中提供有效的熱輻射，允許在-196C至400C(-320F至750F)的全額定使用溫度范圍內使用低摩擦TFE包裝材料。石墨基填料可作為防火應用的一種選擇.
標準低排放包裝
工廠和管道中***大的散逸排放源之一是閥門，特別是從包裝盒和密封墊圈泄漏的廢氣。通過一個完整的閥蓋設計，Camflx完全消除了閥蓋接頭的排放，這與類似壓力等級的截止閥相比有著巨大的差別。
Camflx進一步突出***大限度地減少填料泄漏，因?yàn)榻裉焐a(chǎn)的每一個閥門都具有EF密封、低排放包裝系統的標準。這種簡單的雙O環密封包裝系統滿足FCI 91-1(EPA)要求.
此外， 低-E 通過氦氣和甲烷氣體測試，包裝系統已獨立通過ISO 15848-1 A級要求認證。測量結果比<100 ppm的要求更緊25倍以上。該系統還滿足美國環保局認證的低泄漏技術(CLLT)的要求。
設計用來抵抗侵蝕的
硬面或?qū)嵭逆u鈷衛星插頭是標準的每一個坎弗萊與可選的閥座環和支架可用于沖蝕應用。
導向襯套位于流動流外，以防止在臨界導向面上撞擊損壞的碎片
這些特性有助于提供 延長使用壽命 在嚴酷的服務中。
體積小，重量輕，易于操作
由于其靈活的車身選項，MasoneilanCamflx II也更易于安裝和維護�？捎糜诼菁y、無法蘭或法蘭端，以滿足管道連接要求。法蘭結構也提供了CamflexGR配置，這與大多數標準截止閥的面對面尺寸相匹配，從而簡化了現有閥門的更換。
不管末端連接選項如何，Camflx閥門都比截止閥產品要小得多，重量也更輕。 一半大一半重 .
Masoneilan Camflx II從***初的概念中納入了產品管理。它不僅在標準設計中消除了一個閥蓋墊片，它只需要跨越一個閥門線尺寸的一個插頭。該設計具有不同的閥座環，以實現各種流動條件，而不麻煩改變一個插頭，籠和/或閥桿的大小。這會有幫助的 所需庫存 在架子上，與其他具有相同車身尺寸的Camflx裝置共用一個共同的部分。
低噪聲裝飾選項low noise
一種可選的***差速裝置(DVD)將可壓縮流分成高速芯流和低速包絡流。這種微分速度的概念類似于商用噴氣發動機中使用的，并提供 高達18 dba的噪聲衰減 .
范圍：
尺寸：
1“至16”(25至400毫米)
評級和聯系：
法蘭：Ansi 150-600
無法蘭：Ansi 150-600 Uni-din 10-100
螺紋：“不擴散條約”(1“至2”)
車身材料：
碳鋼不銹鋼高鎳合金
致動器：
35型彈簧膜片
70系列氣缸
修剪：
偏心旋轉塞
固有特征：
線性
