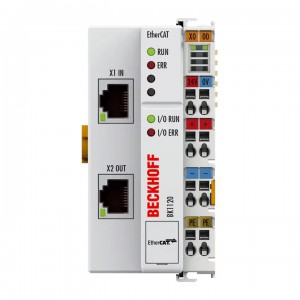

BK1120,beckhoff總線端子模塊,倍福模塊
點擊圖片查看原圖
品牌： 倍福
材料： 聚碳酸酯
單價： 面議
所在地： 上海
有效期至： 長期有效
最后更新： 2023-11-28 10:38
瀏覽次數： 165
詢價
店鋪基本資料信息

 產品詳細說明

倍福BK1120 | 用于標準總線端子模塊的 EtherCAT 總線耦合器

BK1120 EtherCAT 耦合器用于連接 EtherCAT 現場總線協議與總線端子模塊。耦合器可將以太網 100BASE-TX 的傳遞報文轉換為內置的、獨立于現場總線的端子模塊總線。一個站點由一個耦合器、***多 64 個總線端子模塊和一個總線末端端子模塊組成。EtherCAT 系統的過程映像自動分配 。通過 K-bus 擴展，***多可連接 255 個總線端子模塊。

功能特點：

  • 連接技術：2 個 RJ45 接口
  • 連接長度：***長 100 米
  • 連接 EtherCAT 協議與總線端子模塊

BK1120 配備 2 個 RJ45 接口。上端以太網接口用于將耦合器連接至網絡；下端接口用于連接同一網段中的其它 EtherCAT 設備。

耦合器帶有 24 V 系統和現場電源， 其中后續總線端子模塊通信所需的電流來自系統電源。通過電源觸點***多可為各 I/O 組件提供 10 A 的供電。在 EtherCAT 網絡中，可將 EK1120 耦合器安裝在以太網信號傳輸段（100BASE-TX）中的任意位置，但不能直接安裝在交換機上。EK9000 和 EK1000 耦合器則可直接連接交換機使用。

產品狀態:

正常供應

技術參數 BK1120
總線端子模塊數量 64（通過 K-bus 擴展可達 255 個）
***大現場總線字節數 1024 byte 輸入和 1024 byte 輸出
組態方式 通過 KS2000 或 EtherCAT（ADS）
數據傳輸速率 100 Mbit/s
總線接口 2 個 RJ45
數據傳輸介質 Ethernet/EtherCAT Cat.5 電纜
電源 24 V DC（-15 %/+20 %）
輸入電流 70 mA +（K-bus 總電流）/4，***大 500 mA
啟動電流 約 2.5 x 持續電流
建議保險絲容量 ≤ 10 A
K-bus 供電電流 1750 mA
電源觸點 ***大 24 V DC/***大 10 A
電氣隔離 500 V（電源觸點/電源電壓/Ethernet）
站點之間的距離 100 米（100BASE-TX）
數據傳輸時間 對于 10 個模塊，每個模塊 32 位輸入、32 位輸出，0.01 ms（不包括 K-bus 運行時間）
重量 約 150 g
工作/儲藏溫度 -25…+60 °C/-40…+85 °C
相對濕度 95 %，無冷凝
抗振/抗沖擊性能 符合 EN 60068-2-6/EN 60068-2-27 標準
抗電磁干擾/抗電磁輻射性能 符合 EN 61000-6-2/EN 61000-6-4 標準
防護等級/安裝位置 IP20/可變
認證/標記 CE，UL，ATEX，IECEx
防爆標志 ATEX：
II 3 G Ex nA IIC T4 Gc
IECEx：
Ex ec IIC T4 Gc
外殼數據 BKxxxx，BCxxxx
外觀樣式 緊湊型端子模塊外殼，帶 LED 信號指示燈
材料 聚碳酸脂
外形尺寸（W x H x D） 51 mm x 100 mm x 69 mm
安裝方式 安裝在 35 毫米帶鎖 DIN 導軌上，符合 EN 60715 標準
并排安裝方式 雙插槽和鍵連接
標簽 BZxxx 系列標簽
接線 實心導線，軟導線和線鼻子：用螺絲刀驅動彈簧
導線橫截面積 s*：0.08...2.5 mm²、
st*：0.08...2.5 mm²、
f*：0.14...1.5 mm²
剝線長度 8…9 mm
電源觸點電流負載 Imax:10 A

*s：實心線；st：絞線；f：帶線鼻子
