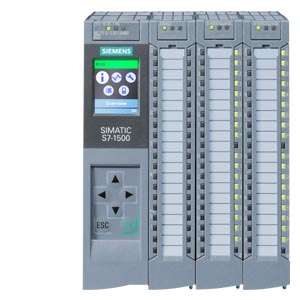

| SIMATIC S7-1500 緊湊型 CPU CPU 1512C-1 PN， 中央處理器 帶工作存儲器 250 KB 用于程序，1 MB 用于數據， 32 個數字量輸入， 32 個數字量輸出， 5 個模擬量輸入， 2 個模擬量輸出， 6 個高速計數器， 4 個高速輸出 用于 PTO/PWM/頻率輸出 1.接口：PROFINET IRT，帶 2 端換機，48 NS 位性能，包括前連接器直插式，需要 SIMATIC 存儲卡 | ||
| 一般信息 | ||
| 產品類型標志 | CPU 1512C-1 PN | |
| 硬件功能狀態 | FS03 | |
| 固件版本 | V2.9 | |
| 產品功能 | ||
| ● I&M 數據 | 是; I&M0 至 I&M3 | |
| ● 時鐘同步模式 | 是; 帶***小組織塊，6 個 625 µs 循環（分布式） | |
| 附帶程序包的 | ||
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 | V17（固件 V2.9）/ V15（固件 V2.5）及以上版本；通過較舊版本的 TIA 博途可配置為 6ES7512-1CK00-0AB0 | |
| 配置控制 | ||
| 通過數據組 | 是 | |
| 顯示 | ||
| 屏幕對角線 [cm] | 3.45 cm | |
| 操作元件 | ||
| 按鍵數量 | 8 | |
| 運行模式按鍵 | 2 | |
| 電源電壓 | ||
| 額定值 (DC) | 24 V | |
| 允許范圍，下限 (DC) | 19.2 V; 數字輸入/輸出電源 DC 20.4 V | |
| 允許范圍，上限 (DC) | 28.8 V | |
| 反極性保護 | 是 | |
| 電源和電壓斷路跨接 | ||
| ● 停電/斷電跨接時間 | 5 ms; 和 CPU 部件上的供電電壓有關 | |
| ● 重復率，***小值 | 1/s | |
| 輸入電流 | ||
| 耗用電流（額定值） | 0.8 A; 無負載；18.8 A：CPU + 負載 | |
| 耗用電流，***大值 | 1 A; 無負載；19 A：CPU + 負載 | |
| 接通電流，***大值 | 1.9 A; 額定值 | |
| I²t | 0.34 A²·s | |
| 數字輸入端 | ||
| ● 來自負載電壓 L+（空載），***大值 | 20 mA; 每組 | |
| 數字輸出端 | ||
| ● 來自負載電壓 L+，***大值 | 30 mA; 每組，無負載 | |
| 輸出電壓 / 標題 | ||
| 額定值 (DC) | 24 V | |
| 傳感器供電 | ||
| 輸出端數量 | 2; 每 16 個數字輸入共用一個 24 V 傳感器電源 | |
| 24 V 傳感器供電 | ||
| ● 24 V | 是; L+ (-0.8 V) | |
| ● 短路保護 | 是 | |
| ● 輸出電流，***大值 | 1 A | |
| 功率 | ||
| 背板總線上的饋電功率 | 10 W | |
| 來自背板總線的功耗（達到均衡） | 9 W | |
| 功率損失 | ||
| 功率損失，典型值 | 15.2 W | |
| 存儲器 | ||
| SIMATIC 存儲卡插槽數量 | 1 | |
| 需要 SIMATIC 存儲卡 | 是 | |
| 工作存儲器 | ||
| ● 集成（用于程序） | 250 kbyte | |
| ● 集成（用于數據） | 1 Mbyte | |
| 裝載存儲器 | ||
| ● 插拔式（SIMATIC 存儲卡），***大值 | 32 Gbyte | |
| 緩沖 | ||
| ● 免維護 | 是 | |
| CPU-處理時間 | ||
| 對于位運算，典型值 | 48 ns | |
| 對于字運算，典型值 | 58 ns | |
| 對于定點運算，典型值 | 77 ns | |
| 對于浮點運算，典型值 | 307 ns | |
| CPU-組件 | ||
| 元素?cái)?shù)量（總數） | 4 000; 程序塊 (OB、FB、FC、DB) 和 UDT | |
| DB | ||
| ● 編號范圍 | 1 ... 60 999；劃分如下：用戶可用編號范圍：1 ... 59 999 和由 SFC 86 創建的數據塊的編號范圍：60 000 ... 60 999 | |
| ● 容量，***大值 | 1 Mbyte; 對于***尋址的數據庫，***大容量為 64 KB | |
| FB | ||
| ● 編號范圍 | 0 ... 65 535 | |
| ● 容量，***大值 | 250 kbyte | |
| FC | ||
| ● 編號范圍 | 0 ... 65 535 | |
| ● 容量，***大值 | 250 kbyte | |
| OB | ||
| ● 容量，***大值 | 250 kbyte | |
| ● 可用循環 OB 數量 | 100 | |
| ● 時間報警 OB 數量 | 20 | |
| ● 延遲報警 OB 數量 | 20 | |
| ● 喚醒警告 OB 數量 | 20; 帶***小組織塊，3 個 500 µs 循環 | |
| ● 過程報警 OB 數量 | 50 | |
| ● DPV1 報警 OB 的數量 | 3 | |
| ● 等時模式 Ob 數量 | 1 | |
| ● 技術同步警告 OB 數量 | 2 | |
| ● 啟動 OB 數量 | 100 | |
| ● 異步錯誤 OB 數量 | 4 | |
| ● 同步錯誤 OB 數量 | 2 | |
| ● 診斷報警 OB 的數量 | 1 | |
| 嵌套深度 | ||
| ● 每個優先等級 | 24 | |
| 計數器、定時器及其剩磁 | ||
| S7 計數器 | ||
| ● 數量 | 2 048 | |
| 剩磁 | ||
| — 可調整 | 是 | |
| IEC 計數器 | ||
| ● 數量 | 任意（僅由系統內存進行限制） | |
| 剩磁 | ||
| — 可調整 | 是 | |
| S7 時間 | ||
| ● 數量 | 2 048 | |
| 剩磁 | ||
| — 可調整 | 是 | |
| IEC 計時器 | ||
| ● 數量 | 任意（僅由系統內存進行限制） | |
| 剩磁 | ||
| — 可調整 | 是 | |
| 數據范圍及其剩磁 | ||
| 保留的數據范圍（包括時間、計數器、標記），***大值 | 128 kbyte; 總計；針對存儲器、計時器、計數器、數據庫和技術數據（軸）的可用剩磁存儲器： 88 KB | |
| 擴展的保留數據范圍（包括時間、計數器、標記），***大值 | 1 Mbyte; 使用 PS 60 W 24/48/60 V DC HF 時 | |
| 標記 | ||
| ● 容量，***大值 | 16 kbyte | |
| ● 定時標記數量 | 8; 8 個時鐘存儲器二進制位 bit 合而為一個時鐘存儲器字節 byte | |
| 數據組件 | ||
| ● 可調整剩磁 | 是 | |
| ● 預設剩磁 | 否 | |
| 本地?cái)?shù)據 | ||
| ● 每個優先等級，***大值 | 64 kbyte; 每個塊***大 16 KB | |
| 地址范圍 | ||
| IO 模塊數量 | 2 048; 模塊 / 子模塊的***大數量 | |
| 外設地址范圍 | ||
| ● 輸入端 | 32 kbyte; 所有輸入端位于過程映像內 | |
| ● 輸出端 | 32 kbyte; 所有輸出端位于過程映像內 | |
| 每個集成的 IO 子系統 | ||
| — 輸入端（容量） | 8 kbyte | |
| — 輸出端（容量） | 8 kbyte | |
| 每個 CM / CP | ||
| — 輸入端（容量） | 8 kbyte | |
| — 輸出端（容量） | 8 kbyte | |
| 分量過程映像 | ||
| ● 分量過程映像數量，***大值 | 32 | |
| 硬件擴展 | ||
| 分布式 IO 系統數量 | 32; 分布式 IO 系統即分布式外圍設備通過 PROFINET 或 PROFIBUS 通信模塊連接在一起形成的系統，或外圍設備通過 AS-i 主控模塊或鏈接（如：IE/PB 鏈接）連接在一起所形成的系統 | |
| DP 主站數量 | ||
| ● 關于 CM | 6; ***多總共可插接 6 個 CM/CP（PROFIBUS、PROFINET、以太網） | |
| IO 控制器數量 | ||
| ● 集成 | 1 | |
| ● 關于 CM | 6; ***多總共可插接 6 個 CM/CP（PROFIBUS、PROFINET、以太網） | |
| 組件載體 | ||
| ● 每個組件載體的組件，***大值 | 32; CPU + 31 個模塊 | |
| ● 行數，***大值 | 1 | |
| PtP CM | ||
| ● PtP CM 數量 | 僅通過可用的插槽限制可連接的 PtP CM 數量 | |
| 時間 | ||
| 時鐘 | ||
| ● 類型 | 硬件時鐘 | |
| ● 緩沖持續時間 | 6 wk; 當環境溫度為 40°C 時，典型值 | |
| ● 每日偏差，***大值 | 10 s; 典型值：2 s | |
| 運行時間計數器 | ||
| ● 數量 | 16 | |
| 時間同步 | ||
| ● 提供支持 | 是 | |
| ● 在 AS 中，主站 | 是 | |
| ● 在 AS 中，從站 | 是 | |
| ● 在以太網上通過 NTP | 是 | |
| 數字輸入 | ||
| 集成通道 (DI) | 32 | |
| 可編程的數字輸入端 | 是 | |
| 源型輸入/漏性輸入 | P 讀取 | |
| 輸入特性符合 IEC 61131，類型 3 | 是 | |
| 數字輸入端功能，可設置參數 | ||
| ● Tor 啟動/停止 | 是 | |
| ● 捕獲 | 是 | |
| ● 同步 | 是 | |
| 輸入電壓 | ||
| ● 輸入電壓類型 | DC | |
| ● 額定值 (DC) | 24 V | |
| ● 對于信號“0” | -3 至 +5V | |
| ● 對于信號“1” | +11 至 +30V | |
| 輸入電流 | ||
| ● 對于信號“1”，典型值 | 2.5 mA | |
