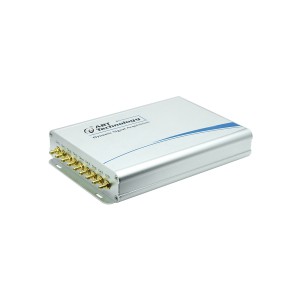

北京阿爾泰科技USB8814 是一款為測試音頻和振動信號而設計的高精度數據采集卡。該板卡提供8路同步模擬輸入通道，24bit分辨率，單通道采樣速率204.8kSPS。每通道集成獨立的IEPE激勵源，可實現加速度傳感器及麥克風等相關的信號調理。
指標參數
|
模擬量輸入
|
分辨率
|
24 bit
|
|
采樣范圍
|
±11V、±5.5V、±2.2V、±1.1V
|
|
同步采樣通道數
|
8通道
|
|
通道配置
|
偽差分（50Ω）
|
|
采樣速率
|
8 Hz ~ 204.8kHz
|
|
校準方式
|
軟件自動校準
|
|
耦合方式
|
直流、交流
|
|
采集模式
|
按需單點采樣、有限點采樣、連續采樣
|
|
存儲器深度
|
4K 點FIFO
|
|
工作電壓高達
|
±11.2V
|
|
保護電壓
|
±12V
|
|
觸發源
|
軟件觸發、模擬邊沿觸發、模擬窗觸發、數字邊沿觸發
|
|
觸發源輸入范圍
|
模擬觸發信號輸入范圍
|
同AI量程
|
|
數字觸發信號輸入范圍
|
標準TTL電平
|
|
輸入阻抗
|
1MΩ
|
|
IEPE功能
|
每通道可單獨配置（選擇IEPE時通道自動切換為AC耦合）
|
