SPD VT1 M
- 完整的預接線單元，由底座和插入式保護模塊組成
- 與 Red/Line 產品系列的其他產品能量協調
- 設計緊湊，與放電容量和尺寸***兼容。
- 采用大通流量氧化鋅壓敏電阻/間隙，放電能力高，Iimp 高達 12.5kA
- “動態熱脫扣”SPD 監控裝置，可靠性高
- 完全無泄漏電流
- 模塊鎖定系統提供模塊釋放按鈕，無需工具即可更換保護模塊
VT1 M TNC ... CN (FM)
用于TNC系統的模塊化電涌保護器（3+0電路），F(xiàn)M版本帶遙信端子。
貨號 955337 VT1 M TNC 385 CN
全球貿易項目代碼 6942299504675, 海關關稅號: , 總重: 0.00 g, 包裝單位: 1.00 件

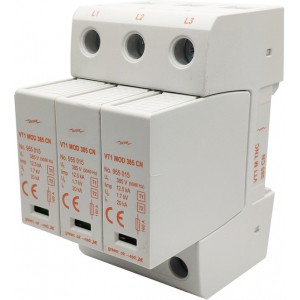

VT1 M TNC 385 CN 電涌保護器
3極模塊可插拔電涌保護器，3模寬度
依據IEC 61643-11，GB/T 18802.1-2011，1+2級SPD
故障指示
交流***大持續工作電壓：385 V
電壓保護水平：≤ 1.7 kV
標稱放電電流：20 kA
沖擊放電電流：12.5 kA
短路耐受能力：25 kArms
依據IEC 62305-4, GB/T21714.4-2015可與其它紅線產品能量協調使用
制造商： DEHN
型號: VT1 M TNC 385 CN
貨號: 955337
其他類似產品
技術參數
| SPD依據 GB 18802.1-2011 / IEC 61643-11 |
1級+2級 / I級+II級 |
| 標稱交流電壓 (UN ) |
230 / 400 V (50 / 60 Hz) |
| 交流***大持續工作電壓 (UC ) |
385 V (50 / 60 Hz) |
| 標稱放電電流 (8/20 μs) (In ) |
20 kA |
| ***大放電電流 (8/20 µs) (Imax ) |
40 kA |
| 雷電沖擊電流 (10/350 μs) (Iimp ) |
12.5 kA |
| 比能量 [L-PEN] (W/R) |
39.06 kJ/ohms |
| 電壓保護水平 (UP ) |
≤ 1.7 kV |
| 響應時間 (tA ) |
≤ 100 ns |
| ***大后備熔絲 |
160 A gG |
| ***大后備熔絲時短路耐受能力 (ISCCR ) |
25 kArms |
| 暫態過電壓 (TOV) (UT) - 特性 |
385 V / 5 sec 耐受 |
| 暫態過電壓 (TOV) (UT) - 特性 |
440 V / 120 min 耐受 |
| 工作溫度范圍 (TU ) |
-40 °C ... +80 °C |
| 工作狀態/故障指示 |
綠 / 紅 |
| 端口數 |
1 |
| ***小安裝導線截面積 |
1.5 mm2 單股線/軟線 |
| ***大安裝導線截面積 |
35 mm2 多股線/25 mm2 軟線 |
| 安裝方式 |
35 mm DIN 軌，依據EN 60715 |
| 外殼材質 |
灰色熱塑性材料, UL 94 V-0 |
| 安裝地點 |
室內 |
| 防護等級 |
IP 20 |
| 尺寸 |
3 模數，DIN 43880 |
| 認證 |
CQC |
