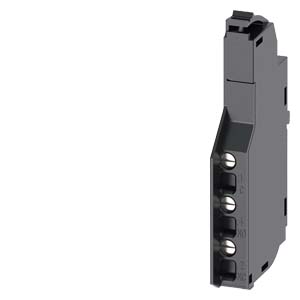

輔助開關 轉換觸點 型號 HQ(7mm) 附件，用于： 3VA1；3VA20-26 |
| 版本 |
| 產品品牌名稱 |
SENTRON |
| 產品名稱 |
輔助開關 |
| 附件 |
輔助開關 |
| 一般技術數據 |
| 污染程度 |
3 |
| 過壓類別 |
III |
| 電壓 |
| 抗沖擊電壓能力 |
4 kV |
| 工作電壓 / AC 時 / 50 Hz 時 / 測定值 / ***小值 |
240 V |
| 工作電壓 / DC 時 / 測定值 / ***小值 |
250 V |
| 電力 |
| 熱電流 |
6 A |
| 工作電流 |
|
| ● AC-12 時 / 12 V 時 |
6 A |
| ● AC-12 時 / 24 V 時 |
6 A |
| ● AC-12 時 / 48 V 時 |
6 A |
| ● AC-12 時 / 125 V 時 |
6 A |
| ● AC-12 時 / 220/240 V 時 |
6 A |
| ● DC-12 時 / 12 V 時 |
6 A |
| ● DC-12 時 / 24 V 時 |
4 A |
| ● DC-12 時 / 48 V 時 |
2 A |
| ● DC-12 時 / 110 V時 |
0.5 A |
| ● DC-12 時 / 250 V 時 |
0.25 A |
| ● DC-13 時 / 12 V 時 |
1 A |
| ● DC-13 時 / 24 V 時 |
0.8 A |
| ● DC-13 時 / 48 V 時 |
0.4 A |
| ● DC-13 時 / 110 V時 |
0.2 A |
| ● DC-13 時 / 250 V 時 |
0.1 A |
| ● AC-15 時 / 12 V 時 |
3 A |
| ● AC-15 時 / 24 V 時 |
3 A |
| ● AC-15 時 / 48 V 時 |
3 A |
| ● AC-15 時 / 125 V 時 |
3 A |
| ● AC-15 時 / 220/240 V 時 |
3 A |
| 機械設計 |
| 高度 |
56 mm |
| 寬度 |
7 mm |
| 深度 |
30 mm |
| 擰緊扭矩 / 螺栓連接時 / ***小值 |
0.4 N·m |
| 擰緊扭矩 / 螺栓連接時 / ***大值 |
0.5 N·m |
| 符合 IEC 的連接 |
| 剝線長度 |
15 mm |
| AWG 號碼 / 作為已編碼可連接的導線截面 / 用于輔助觸點 |
|
| ● ***小值 |
20 |
| ● ***大值 |
16 |
| 符合 UL 的連接 |
| 剝線長度 [in] |
0.6 in |
| 擰緊轉矩 [lbf·in] / 螺栓連接時 / ***小值 |
3.5 lbf·in |
| 擰緊轉矩 [lbf·in] / 螺栓連接時 / ***大值 |
4.4 lbf·in |
