型號

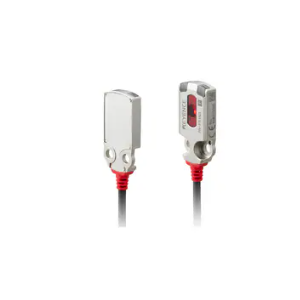

PR-F51CN

類型

透過

輸出

NPN

形狀

托架

連接形態

M8 連接器4 針

檢測距離

0.6 m

控制輸出數

2

輸出動作

輸出1

遮光時 ON

輸出2

入光時 ON

響應時間

輸出1

0.5 ms

輸出2

ON → OFF：2.7ms、OFF → ON：0.5ms

靈敏度調節

N/A

光點直徑

―

光源

4 元素 點光源 紅色LED (650nm)

防止相互干擾功能

―

顯示指示器

輸出指示燈 (橘黃色)、穩定動作指示燈 (綠色)、透過型的發射器：電源指示燈 (綠色)

控制輸出

30 VDC 以下、50 mA 以下
泄漏電流：
負載電阻 3 k 時 0.3 mA 以下、負載電阻 1 k 時 0.5 mA 以下、負載電阻 0.2 k 時 1.5 mA 以下
剩余電壓：
10 mA 以下時 1.0 V 以下、10 至 30 mA 時 1.5 V 以下、30 至 50 mA 時 2.0 V 以下

保護電路

電源逆接保護、輸出超電流保護輸出電涌保護、電源電涌保護

額定

電源電壓

10 至 30 VDC、包括紋波 (P-P) 10 %

消耗電流

發射器：11 mA、接收器：16 mA

環境抗耐性

外殼防護級

IP67 (IEC60529)、IP69K (DIN40050-9)、4X、6P、13 (NEMA250)

絕緣電阻

20 M 以上 (500 VDC)

環境光照

白熾燈：5,000 lx 以下、日光：20,000 lx 以下

環境溫度

-25 至 +55 °C (無凍結)

存放環境溫度

-25 至 +75 °C

相對濕度

35 至 85 % RH (無凝結)

耐電壓

1,000 VAC、50/60 Hz、1 min

抗震性

10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時

耐沖擊性

1,000 m/s2、X,Y,Z 方向各 6 次

材質

外殼：SUS316L、指示燈外殼/透鏡蓋：聚砜、電纜保護套：聚甲基戊烯、填充材：聚酯系列樹脂

配件

操作手冊

重量

約 42 g
