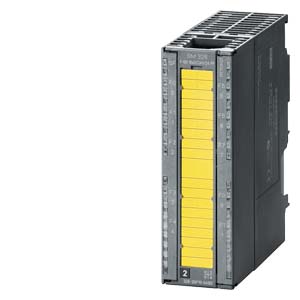

西門子 6ES7326-2BF10-0AB0 S7-300模塊 數字輸出 SM 326
 |
SIMATIC S7，數字輸出 SM 326，F(xiàn)-DO10x 24V DC/2A PP， 故障安全型數字輸出 針對 SIMATIC S7F 系統， 帶診斷報警，LVV， 至 4 類線(EN 954-1)/ SIL3(IEC61508)/PLE（ISO13849）， 1個 40針 |
| 電源電壓 |
| 額定值 (DC) |
24 V; 1L+ |
| 反極性保護 |
是 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V; 2L+，3L+ |
| ● 反極性保護 |
否 |
| 輸入電流 |
| 來自電源電壓 1L+，***大值 |
100 mA |
| 來自負載電壓 2L+（空載），***大值 |
100 mA |
| 來自負載電壓 3L+（空載），***大值 |
100 mA |
| 來自背板總線 DC 5 V，***大值 |
100 mA |
| 功率損失 |
| 功率損失，典型值 |
6 W |
| 數字輸出 |
| 數字輸出端數量 |
10 |
| 短路保護 |
是 |
| 輸出端的通斷能力 |
| ● 照明負載時的***大值 |
5 W |
| 輸出電壓 |
| ● 對于信號 “1”，***小值 |
L+ (-1.0 V) |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
2 A |
| ● 針對信號“1”的允許范圍 0 至 40 ℃，***小值 |
7 mA |
| ● 針對信號“1”的允許范圍 0 至 40 ℃，***大值 |
2.4 A |
| ● 針對信號“1”的允許范圍 40 至 60 ℃，***小值 |
7 mA |
| ● 針對信號“1”的允許范圍 40 至 60 ℃，***大值 |
2.4 A |
| ● 針對信號“0”的剩余電流，***大值 |
0.5 mA |
| 開關頻率 |
| ● 電阻負載時的***大值 |
25 Hz |
| ● 電感負載時的***大值 |
25 Hz |
| ● 照明負載時的***大值 |
10 Hz |
| 輸出端的總電流（每組） |
| 水平安裝位置 |
| — ***高可達 40 ℃，***大值 |
10 A |
| — ***高可達 60 ℃，***大值 |
6 A |
| 垂直安裝位置 |
| — ***高可達 40 ℃，***大值 |
5 A |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
600 m |
| 報警/診斷/狀態信息 |
| 報警 |
| ● 診斷報警 |
是 |
| 診斷 |
| ● 診斷信息可讀 |
是 |
| 診斷顯示 LED |
| ● 故障安全模式 |
是 |
| ● 累積故障 SF（紅色） |
是 |
| 電位隔離 |
| 數字輸出電位隔離 |
| ● 在通道之間 |
是 |
| ● 在通道之間，分組點數 |
5 |
| ● 在通道和背板總線之間 |
是 |
| ● 在通道和電子元件電源電壓之間 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
1 分鐘為 370V |
| 標準、許可、證書 |
| 安全運行中可達到的***大安全等級 |
| ● 符合 DIN VDE 0801 |
AK 5 和 6 |
| ● 符合 EN 954 |
4 類線 |
| ● 性能等級符合 ISO 13849-1 |
e |
| ● SIL 按照 IEC 61508 |
SIL 3 |
| 連接技術 |
| 需要的前置插頭 |
40 針 |
| 尺寸 |
| 寬度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
120 mm |
| 重量 |
| 重量，約 |
330 g |
