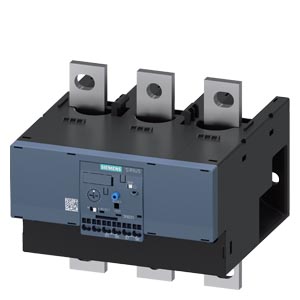

西門子EP-i 3RB2066-2MF2 過載繼電器
點擊圖片查看原圖
品牌： 西門子
產品名稱： 過載繼電器
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2024-01-23 14:43
瀏覽次數： 219
詢價
店鋪基本資料信息

 產品詳細說明


技術數據

過載繼電器 160 - 630 A 用于電機保護 尺寸 S10/S12，等級 20E 接觸器附屬裝置/獨立安裝 主電路：總線連接 輔助電路:彈簧端子 手動/自動復位
產品品牌名稱 SIRIUS
產品名稱 電子式過載繼電器
產品類型名稱 3RB2
綜合技術數據
過載繼電器結構尺寸 S10, S12
接觸器的結構尺寸 可組合的 依公司特殊情況而定的 S10, S12
絕緣電壓 污染度 3 時 AC 時 測定值 1 000 V
抗沖擊電壓能力 測定值 8 kV
針對安全隔離的***大允許電壓
● 在星點不接地的電網中 輔助電路和輔助電路之間 300 V
● 在星點接地的電網中 輔助電路和輔助電路之間 300 V
● 在星點不接地的電網中 主電路和輔助電路之間 600 V
● 在星點接地的電網中 主電路和輔助電路之間 690 V
耐沖擊性 15g / 11 ms
● 符合 IEC 60068-2-27 15g / 11 ms; 信號觸點 97 / 98 處于"觸發"位置：8g / 11 ms
熱電流 630 A
點火保護形式 符合 ATEX 產品指令 2014/34/EU Ex II (2) G [Ex e] [Ex d] [Ex px] ; Ex II (2) D [Ex t] [Ex p]
資格證明 符合 ATEX 產品指令 2014/34/EU PTB 06 ATEX 3001
參考標示 符合 IEC 81346-2:2009 F
RoHS 指令（日期） 07/01/2006
環境條件
安裝高度 高度超出水平面以上 ***大值 2 000 m
環境溫度
● 運行期間 -25 ... +60 °C
● 存放期間 -40 ... +80 °C
● 運輸期間 -40 ... +80 °C
溫度補償 -25 ... +60 °C
相對空氣濕度 運行期間 10 ... 95 %
主電路
極數 用于主電路 3
可設置的電流動作值 電流控制的過載脫扣的 160 ... 630 A
工作電壓
● 測定值 1 000 V
● AC-3e 時 測定值 ***大值 1 000 V
工作頻率 測定值 50 ... 60 Hz
工作電流 測定值 630 A
工作電流 AC-3e 時 400 V 時 測定值 630 A
額定功率 對于交流電機
● 400 V 時 50 Hz 時 90 ... 355 kW
● 500 V 時 50 Hz 時 132 ... 400 kW
● 690 V 時 50 Hz 時 160 ... 560 kW
輔助電路
輔助開關的結構形式 集成
常閉觸點數量 用于輔助觸點 1
● 備注 用于關閉接觸器
常開觸點數量 用于輔助觸點 1
● 備注 用于"觸發"消息
轉換器數量 用于輔助觸點 0
工作電流 輔助觸頭的 AC-15 時
● 24 V 時 4 A
● 110 V時 4 A
● 120 V 時 4 A
● 125 V 時 4 A
● 230 V時 3 A
工作電流 輔助觸頭的 DC-13 時
● 24 V 時 2 A
● 60 V 時 0.55 A
● 110 V時 0.3 A
● 125 V 時 0.3 A
● 220 V 時 0.11 A
保護和監控功能
脫扣等級 CLASS 20E
過電流脫扣器規格 電子
UL/CSA 額定數據
全負載電流 (FLA) 對于三相交流電機
● 480 V 時 測定值 630 A
● 600 V 時 測定值 630 A
觸點負荷能力 輔助觸頭的 符合 UL B600 / R300
保護裝置，防止短路導致開關裝置損壞。
熔斷體規格
● 用于主電路的短路保護
— 對于相配類型1 需要 gG: 800 A, Class L: 1600 A
— 對于相配類型2 需要 gG: 630 A
● 用于輔助開關的短路保護 需要 保險絲gG: 6 A
裝入/固定/外廓尺寸
裝入位置 任意的
緊固類型 接觸器附屬裝置/獨立安裝
高度 119 mm
寬度 120 mm
深度 155 mm
接口/ 接線端子
產品組件 用于輔助和控制電路的可拆下接線夾 是
電氣連接規格
● 用于主電路 導軌連接
● 用于輔助和控制電路 彈簧連接
電氣連接的排列 用于主電路 上面和下面
可連接的導線截面類型
● 用于輔助觸點
— 單芯線的 2x (0.25 ... 1.5 mm²)
— 單芯線或多芯線 2x (0,25 ... 1,5 mm²)
— 細芯線的 帶有電纜末端加工 2x (0.25 ... 1.5 mm²)
— 細芯線的 無電纜末端加工 2x (0.25 ... 1.5 mm²)
● 在 AWG 導線處 用于輔助觸點 2x (24 ... 16)
擰緊扭矩
● 用于主觸點 螺栓連接時 20 ... 22 N·m
螺紋規格 連接螺栓的
● 用于主觸點 M10
電氣安全
防護等級 IP 正面的 符合 IEC 60529 IP00; IP20 帶箱形端子 / 蓋板
防接觸保護 正面的 符合 IEC 60529 確保從前部垂直觸摸箱型端子/蓋板時手指安全
通信/協議
電源類型 通過IO-Link主機 否
電磁兼容性
電纜連接的干擾耦合
● 來自脈沖 按照IEC 61000-4-4的 2kV(power ports電源端口),1kV(signal ports信號端口)符合清晰度或銳度3
● 來自線對地浪涌 符合 IEC 61000-4-5的 2kV(線對地)符合清晰度或銳度3
● 來自導線-導線浪涌 符合 IEC 61000-4-5的 1kV(線對線)符合清晰度或銳度3
● 來自高頻射線 按照IEC 61000-4-6 0.15 ... 80 MHz 頻率范圍內 10 V，以 1 kHz 調制 80 % AM
電磁場產生的的干擾饋入 按照IEC 61000-4-3的 10 V/m
靜電的放空 按照IEC 61000-4-2 6kV觸點放電 / 8kV排氣
