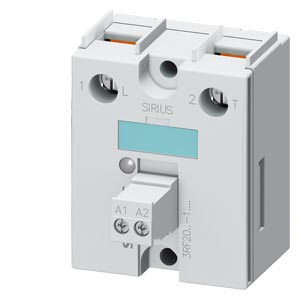

半導體繼電器，單相 3RF2 等分間隔 45 mm，70 A 48-460 V / 24 V DC 螺栓型端子連接 帶導熱箔 |
| 產品品牌名稱 |
SIRIUS |
| 產品名稱 |
半導體繼電器 |
| 產品的規格 |
1 相 |
| 產品類型名稱 |
3RF20 |
| 綜合技術數據 |
| 產品功能 |
零點接通 |
| 損耗功率 [W] 電流測定值時 |
|
| ● AC 時 在熱運行狀態中 |
94 W |
| ● AC 時 在熱運行狀態中 每個電極 |
94 W |
| ● 無負載電流份額 典型 |
0.4 W |
| 絕緣電壓 測定值 |
600 V |
| 電壓類型 |
|
| ● 工作電壓 |
AC |
| ● 控制饋電電壓的 |
DC |
| 耐沖擊性 符合 IEC 60068-2-27 |
15g / 11 ms |
| 抗震強度 符合 IEC 60068-2-6 |
2g |
| 參考標示 符合 DIN EN 61346-2 |
Q |
| 參考標示 符合 IEC 81346-2:2009 |
Q |
| RoHS 指令（日期） |
07/01/2006 |
| 主電路 |
| 極數 用于主電路 |
1 |
| 常開觸點數量 用于主觸點 |
1 |
| 常閉觸點數量 用于主觸點 |
0 |
| 電壓類型 工作電壓 |
AC |
| 工作電壓 |
|
| ● AC 時 |
|
| — 50 Hz 時 測定值 |
48 ... 460 V |
| — 60 Hz 時 測定值 |
48 ... 460 V |
| 工作頻率 測定值 |
50 ... 60 Hz |
| 相對對稱公差 工作頻率的 |
10 % |
| 關于工作電壓的工作范圍 AC 時 |
|
| ● 50 Hz 時 |
40 ... 506 V |
| ● 60 Hz 時 |
40 ... 506 V |
| 工作電流 |
|
| ● 在AC-51時 測定值 |
50 A |
| ● 根據 UL 508 測定值 |
50 A |
| 電流負載能力 ***大值 |
70 A |
| 工作電流 ***小值 |
500 mA |
| 電壓增長速率 在晶閘管處 用于主觸點 許可***大值 |
1 000 V/µs |
| 反向電壓 在晶閘管處 用于主觸點 許可***大值 |
1 200 V |
| 反向電流 晶閘管 |
10 mA |
| 降級溫度 |
40 °C |
| 抗脈沖電流穩定性 測定值 |
1 200 A |
| I2t 值 ***大值 |
7 200 A²·s |
| 控制電路/控制 |
| 電壓類型 控制饋電電壓的 |
DC |
| 控制饋電電壓 1 |
|
| ● DC 時 測定值 |
30 V |
| ● DC 時 |
15 ... 24 V |
| 控制饋電電壓 |
|
| ● DC 時 信號<1>識別的初始值 |
15 V |
| ● DC 時 信號 <0> 終值識別 |
5 V |
| 控制電流 當***低的控制饋電電壓時 |
|
| ● DC 時 |
13 mA |
| 控制電流 DC 時 測定值 |
15 mA |
| 接通延遲時間 |
1 ms; 額外***多一個半波 |
| 斷開延遲時間 |
1 ms; 額外***多一個半波 |
| 輔助電路 |
| 開關觸點的類型 |
常開觸點 (NO) |
| 常閉觸點數量 用于輔助觸點 |
0 |
| 常開觸點數量 用于輔助觸點 |
0 |
| 轉換器數量 用于輔助觸點 |
0 |
| 裝入/固定/外廓尺寸 |
| 緊固類型 |
螺栓固定 |
| ● 并排裝配 |
是 |
| 螺紋規格 用于設備的固定螺栓 |
M4 |
| 擰緊扭矩 固定螺釘?shù)?***大值 |
1.5 N·m |
| 擰緊轉矩 [lbf·in] 固定螺釘?shù)?***大值 |
13 lbf·in |
| 高度 |
58 mm |
| 寬度 |
45 mm |
| 深度 |
48 mm |
| 接口/ 接線端子 |
| 產品組件 用于輔助和控制電路的可拆下接線夾 |
是 |
| 電氣連接規格 |
|
| ● 用于主電路 |
螺栓連接 |
| ● 用于輔助和控制電路 |
螺栓連接 |
| 可連接的導線截面類型 |
|
| ● 用于主觸點 |
|
| — 單芯線的 |
2x (1.5 ... 2.5 mm²), 2x (2.5 ... 6 mm²) |
| — 細芯線的 帶有電纜末端加工 |
2x (1 ... 2.5 mm²), 2x (2.5 ... 6 mm²), 1x 10 mm² |
| ● 在 AWG 導線處 用于主觸點 |
2x (14 ... 10) |
| 可連接的導線截面 用于主觸點 |
|
| ● 單芯線或多芯線 |
1.5 ... 6 mm² |
| ● 細芯線的 帶有電纜末端加工 |
1 ... 10 mm² |
| 可連接的導線截面類型 |
|
| ● 對于輔助觸點和控制觸點 |
|
| — 單芯線的 |
1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²) |
| — 細芯線的 帶有電纜末端加工 |
1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²) |
| — 細芯線的 無電纜末端加工 |
1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²) |
| ● 在 AWG 導線處 對于輔助觸點和控制觸點 |
1x (AWG 20 ... 12) |
| AWG 號碼 作為已編碼可連接的導線截面 用于主觸點 |
14 ... 10 |
| 擰緊扭矩 |
|
| ● 用于主觸點 螺栓連接時 |
2 ... 2.5 N·m |
| ● 對于輔助觸點和控制觸點 螺栓連接時 |
0.5 ... 0.6 N·m |
| 擰緊轉矩 [lbf·in] |
|
| ● 用于主觸點 螺栓連接時 |
7 ... 10.3 lbf·in |
| ● 對于輔助觸點和控制觸點 螺栓連接時 |
4.5 ... 5.3 lbf·in |
| 螺紋規格 連接螺栓的 |
|
| ● 用于主觸點 |
M4 |
| ● 輔助和控制觸點的 |
M3 |
| 剝線長度 導線的 |
|
| ● 用于主觸點 |
10 mm |
| ● 對于輔助觸點和控制觸點 |
7 mm |
| 安全 |
| 防護等級 IP 正面的 符合 IEC 60529 |
IP20 |
| 防接觸保護 正面的 符合 IEC 60529 |
確保從前部垂直觸摸時手指安全 |
| 環境條件 |
| 安裝高度 高度超出水平面以上 ***大值 |
1 000 m |
| 環境溫度 |
|
| ● 運行期間 |
-25 ... +60 °C |
| ● 存放期間 |
-55 ... +80 °C |
| 電磁兼容性 |
| 電纜連接的干擾耦合 |
|
| ● 來自脈沖 按照IEC 61000-4-4的 |
2 kV / 5 kHz 性能標準 2 |
| ● 來自線對地浪涌 符合 IEC 61000-4-5的 |
2 kV 性能標準 2 |
| ● 來自導線-導線浪涌 符合 IEC 61000-4-5的 |
1 kV 性能標準 2 |
| ● 來自高頻射線 按照IEC 61000-4-6 |
140 dBuV，在 0.15 ... 80 MHz 頻率范圍內，性能標準 1 |
| 電磁場產生的的干擾饋入 按照IEC 61000-4-3的 |
80 MHz ... 1 GHz 10 V/m，性能標準 1 |
| 靜電的放空 按照IEC 61000-4-2 |
4 kV 接觸放電 / 8 kV 空氣放電，性能標準 2 |
| 電纜產生的 HF 干擾饋入 按照 CISPR11 |
A 類針對工業領域 |
| 電磁場產生的 HF 干擾饋入 按照 CISPR11 |
等級 B，適用于住宅、辦公和工廠范圍 |
