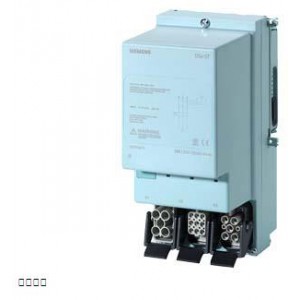

ET 200pro RSE ST 標準可逆啟動器 機械開關 電子過載保護 AC-3，0.9 kW / 400 V 0.15 A...2.00 A 無制動器觸點 Han Q4/2 - Han Q8/0 |
| 產品品牌名稱 |
SIMATIC |
| 產品名稱 |
電機起動器 |
| 產品的規格 |
可逆式起動器 |
| 產品類型名稱 |
ET 200pro |
| 綜合技術數據 |
| 產品功能 現場操作 |
是 |
| 絕緣電壓 測定值 |
400 V |
| 污染程度 |
3 |
| 抗沖擊電壓能力 測定值 |
6 kV |
| 針對安全隔離的***大允許電壓 主電路和輔助電路之間 |
400 V |
| 防護等級 IP |
IP65 |
| 耐沖擊性 |
15g / 11 ms |
| 機械式使用壽命（轉換周期） 主觸點的 典型 |
30 000 000 |
| 分配方式 |
1 |
| 參考標示 符合 IEC 81346-2:2009 |
Q |
| RoHS 指令（日期） |
05/01/2012 |
| 產品功能 |
|
| ● 直接起動 |
否 |
| ● 可逆起動 |
是 |
| 產品組件 電機制動的輸出 |
否 |
| 產品裝備 |
|
| ● 帶有AC 230 V的制動控制 |
否 |
| ● 帶有AC 400 V的制動控制 |
否 |
| ● 帶有DC 24 V的制動控制 |
否 |
| ● 帶有DC 180 V的制動控制 |
否 |
| ● 帶有DC 500 V的制動控制 |
否 |
| 產品功能 短路保護 |
是 |
| 短路保護規格 |
保險絲 |
| 極限短路電流 (Icu) 分?jǐn)嗄芰?/td>
| |
| ● 400 V 時 測定值 |
100 000 A |
| 安全 |
| 引起危險的停機故障比例 |
|
| ● 低需求率時 符合 SN 31920 |
50 % |
| ● 需求率較高 符合 SN 31920 |
75 % |
| 失效率 [FIT] 低需求率時 符合 SN 31920 |
100 FIT |
| B10 值 需求率較高 符合 SN 31920 |
1 000 000 |
| IEC 61508 |
| T1 值 用于檢測試驗間隔時間或使用時間 符合 IEC 61508 |
20 a |
| 電氣安全 |
| 防電擊接觸保護 |
防直接接觸保護 |
| 主電路 |
| 極數 用于主電路 |
3 |
| 開關觸點規格 |
電機的 |
| 可設置的電流動作值 電流控制的過載脫扣的 |
0.15 ... 2 A |
| 電機保護的結構形式 |
電子的 |
| 電壓類型 |
AC |
| 工作電壓 測定值 |
200 ... 400 V |
| 關于工作電壓的工作范圍 AC 時 50 Hz 時 |
200 ... 440 V |
| 工作電流 |
|
| ● AC 時 400 V 時 測定值 |
2 A |
| ● AC-3 時 400 V 時 測定值 |
2 A |
| 額定功率 |
|
| ● AC-3 時 400 V 時 測定值 |
900 W |
| 額定功率 對于交流電機 400 V 時 50 Hz 時 |
70 ... 900 W |
| 輸入/ 輸出 |
| 產品功能 |
|
| ● 可參數化的數字輸入端 |
否 |
| ● 可參數化的數字的輸出端 |
否 |
| 數字輸入端數量 |
0 |
| 插座數目 |
|
| ● 用于數碼的輸出端信號 |
0 |
| ● 用于數碼的輸入端信號 |
0 |
| 供電電壓 |
| 電壓類型 電源電壓 |
DC |
| 供電電壓 1 DC 時 |
24 ... 24 V |
| 供電電壓 1 DC 時 測定值 |
|
| ● 許可***小值 |
20.4 V |
| ● 許可***大值 |
28.8 V |
| 控制電路/控制 |
| 電壓類型 控制饋電電壓的 |
DC |
| 控制饋電電壓 DC 時 測定值 |
20.4 ... 28.8 V |
| 控制饋電電壓 1 DC 時 |
|
| ● 測定值 |
20.4 ... 28.8 V |
| ● |
24 ... 24 V |
| 損耗功率 [W] 輔助和控制電路中 |
|
| ● 開關狀態處于關時 |
|
| — 有旁路 |
1.6416 W |
| — 無旁路 |
1.6416 W |
| ● 開關狀態處于開時 |
|
| — 有旁路 |
3.888 W |
| — 無旁路 |
3.888 W |
| 裝入/固定/外廓尺寸 |
| 裝入位置 |
垂直的，水平的 |
| 緊固類型 |
螺栓固定 |
| 高度 |
230 mm |
| 寬度 |
110 mm |
| 深度 |
150 mm |
| 環境條件 |
| 安裝高度 高度超出水平面以上 ***大值 |
3 500 m |
| 環境溫度 |
|
| ● 運行期間 |
-25 ... +55 °C |
| ● 存放期間 |
-40 ... +70 °C |
| ● 運輸期間 |
-40 ... +70 °C |
| 相對空氣濕度 運行期間 |
5 ... 95 % |
| 通信/協議 |
| 協議 支持 |
|
| ● PROFIBUS DP 協議 |
是 |
| ● PROFINET 協議 |
是 |
| 接口規格 PROFINET 協議 |
是 |
| 產品功能 數據總線通訊 |
是 |
| 協議 支持 AS-I 協議 |
否 |
| 產品功能 |
|
| ● 支持PROFIenergy測量值 |
是 |
| ● 支持PROFIenergy關閉 |
是 |
| 地址空間存儲器 地址范圍 |
|
| ● 輸入端 |
2 byte |
| ● 輸出端的 |
2 byte |
| 電氣連接規格 通訊接口的 |
通過背板總線 |
| 接口/ 接線端子 |
| 電氣連接規格 |
|
| ● 用于主電路 |
扁插頭 |
| 電氣連接規格 |
|
| ● 1 用于數碼的輸入端信號 |
M12插座 |
| ● 2 用于數碼的輸入端信號 |
M12插座 |
| ● 3 用于數碼的輸入端信號 |
M12插座 |
| ● 4 用于數碼的輸入端信號 |
M12插座 |
| 電氣連接規格 |
|
| ● 在制造商專有的設備接口處 |
可視接口 |
| ● 用于主電源供電 |
插座按照標準ISO23570 |
| ● 用于負載端的輸出 |
插座按照標準ISO23570 |
| ● 用于傳送主電源電流 |
插座按照標準ISO23570 |
| ● 用于供給供電電壓 |
通過背板總線 |
| ● 用于傳送供電電壓 |
通過背板總線 |
| UL/CSA 額定數據 |
| 工作電壓 AC 時 60 Hz 時 符合 CSA 和 UL 測定值 |
600 V |
