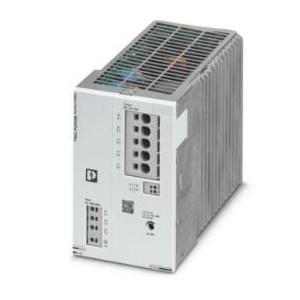

菲尼克斯 TRIO3-PS/3AC/24DC/40 - 電源

1159045

初級開關電源， TRIO POWER， 直插式連接， DIN導軌安裝， 輸入: 3相， 輸出: 24 V DC / 40 A， 可調范圍 24 V DC ... 28 V DC

產品詳情



Collapse all

---

---

技術數據



---

輸入數據

交流電運行
電源系統配置	星形網絡 (TN，TT，IT (PE))
額定輸入電壓范圍	3x 400 V AC ... 500 V AC
輸入電壓范圍	3x 400 V AC ... 500 V AC -20 % ... +10 %
	2x 400 V AC ... 500 V AC ±10 %
國家電網典型電壓	3x 400 V AC
	3x 480 V AC
電源電壓的電壓類型	AC
沖擊電流	< 21 A (25 °C)
沖擊電流積分 (I2t)	< 0.77 A2s
頻率范圍 (fN)	50 Hz ... 60 Hz ±10 %
電網緩沖時間	典型值 21 ms (3x 400 V AC)
	典型值 21 ms (3x 480 V AC)
電耗量	3x 1.5 A (3x 400 V AC)
	3x 1.2 A (3x 500 V AC)
	2x 2.6 A (2x 400 V AC)
	2x 2.1 A (2x 500 V AC)
保護電路	瞬態保護; 壓敏電阻
功率因數（cos phi）	0.94 (3x 480 V AC)
設備電源保險絲	6.3 A 內置（設備保護）
推薦使用的輸入保護斷路器	3x 6 A ... 16 A (特性B、C、D、K或類似)
PE放電電流	< 3.5 mA

---

輸出數據

效率	典型值 95.4 % (3x 400 V AC)
	典型值 95.8 % (3x 480 V AC)
額定輸出電壓	24 V DC
輸出電壓（USet）的設置范圍	24 V DC ... 28 V DC (> 24 V DC，穩定容量限制)
額定輸出電流（IN）	40 A
Dynamic Boost (IDyn.Boost)	***大 60 A (5 s)
防短路保護	是
防空轉	是
衰減	60 °C ... 70 °C
振幅因數	典型值 1.549 (3x 400 V AC)
	典型值 1.533 (3x 480 V AC)
輸出功率（PN）	960 W
輸出功率（P動態 裕度）	***大 1440 W (5 s)
并連	是，使用二極管可實現功率增加和冗余增加
串連	是的，用于較高的輸出電壓（遵照SELV限值）
反饋電壓電阻	≤ 35 V DC
輸出端處的過電壓保護 (OVP)	≤ 35 V DC
殘波	典型值 13 mVSS (額定值)
控制偏差	< 1 % (負載的變化，靜態10 % ... 90 %)
	< 3 % (負載的變化，動態10 % ... 90 %)
	< 0.1 % (輸入電壓的變化范圍為±10 %)
上升時間	≤ 1 s (UOut = 10 % ... 90 %)
***小空載功耗	< 1.37 W (3x 400 V AC)
***大空載功耗	< 0.77 W (3x 480 V AC)
***小額定負載功耗	< 45.75 W (3x 400 V AC)
***大額定負載功率損耗	< 42.52 W (3x 480 V AC)
內置保險絲保護	否
信號 繼電器13/14
位置	3.x
位置標識	3.1 (13)， 3.2 (14)
開關觸點（浮地）	OptoMOS
開關電壓	***大 30 V DC (SELV)
電流承載能力	***大 100 mA
狀態條件	UOut > 21 V DC和IOut < 0.9 x IN (觸點閉合)
	UOut < 21 V DC或IOut > 0.9 x IN （平均超過60 s） (觸點打開)

---

連接數據

輸入
位置	1.x
連接技術
位置標識	1.1 (L1)， 1.2 (L2)， 1.3 (L3)， 1.4 ()
導線連接
連接方式	直插式連接
剛性	0.2 mm² ... 4 mm²
	1.5 mm² (推薦)
柔性	0.2 mm² ... 2.5 mm²
	1.5 mm² (推薦)
柔性帶沒有塑料套管的冷壓頭	0.25 mm² ... 2.5 mm²
	1.5 mm² (推薦)
柔性帶配有塑料套管的冷壓頭	0.25 mm² ... 1.5 mm²
	1.5 mm² (推薦)
剛性 (AWG)	24 ... 12 (Cu)
	16 (推薦)
剝線長度	10 mm (剛性/柔性)
	8 mm (冷壓頭)
輸出
位置	2.x
連接技術
位置標識	2.1， 2.2 (+)， 2.3， 2.4， 2.5 (-)
導線連接
連接方式	直插式連接
剛性	0.75 mm² ... 16 mm²
	10 mm² (推薦)
柔性	0.75 mm² ... 16 mm²
	10 mm² (推薦)
柔性帶沒有塑料套管的冷壓頭	0.75 mm² ... 16 mm² (Cu)
	10 mm² (推薦)
柔性帶配有塑料套管的冷壓頭	0.75 mm² ... 10 mm²
	10 mm² (推薦)
剛性 (AWG)	20 ... 4 (Cu)
	8 (推薦)
剝線長度	18 mm (剛性/柔性)
	18 mm (冷壓頭)
信號
位置	3.x
連接技術
位置標識	3.1 (13)， 3.2 (14)
導線連接
連接方式	直插式連接
剛性	0.2 mm² ... 1.5 mm²
	0.5 mm² (推薦)
柔性	0.2 mm² ... 1.5 mm²
	0.5 mm² (推薦)
柔性帶沒有塑料套管的冷壓頭	0.25 mm² ... 1.5 mm² (Cu)
	0.5 mm² (推薦)
柔性帶配有塑料套管的冷壓頭	0.25 mm² ... 0.75 mm²
	0.5 mm² (推薦)
剛性 (AWG)	24 ... 16 (Cu)
	20 (推薦)
剝線長度	10 mm (剛性/柔性)
	8 mm (冷壓頭)

---

信號處理

LED信號
信號類型	LED DC OK – 信號狀態運行 (UN = 24 V DC，IOut = IN)
功能	可視化運行狀態顯示
顏色	紅色、黃色、綠色（彩色LED）
LED熄滅	無交流輸入電源電壓 (熄滅)
LED呈（綠色），DC OK	UOut > 21 V DC和IOut < 0.9 x IN (亮起（綠燈），DC OK)
LED呈（黃色），輸出電流>90%	UOut > 21 V DC 和IOut > 0.9 x IN (亮起（黃燈），IOut > 90%)
LED呈（紅色），短路電流	UOut < 21 V DC 和 IOut > 0.9 x IN (亮起（紅燈），ISHORT)
LED呈（紅色閃爍），過電壓保護	UOUT > OVP (Over voltage protection) (亮起（紅燈閃爍）)

---

電氣特性

相數	3.00
絕緣電壓輸入／輸出	5.3 kV DC (類型測試)
	3.1 kV DC (常規測試)

---

產品屬性

產品類型	電源
產品系列	TRIO POWER
MTBF (IEC 61709, SN 29500)	> 1200000 h (25 °C)
	> 660000 h (40 °C)
	> 265000 h (60 °C)
環保指令	RoHS指令2011/65/EU
	WEEE
	Reach
絕緣特性
保護等級	I
污染等級	2

---

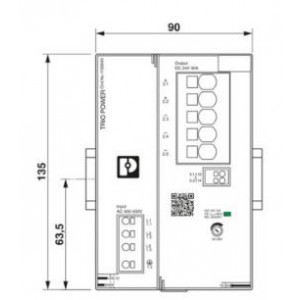

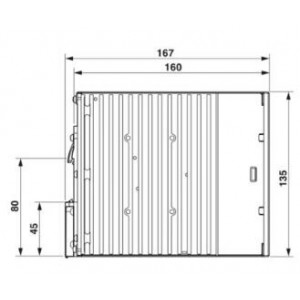

尺寸

產品尺寸
寬度	90 mm
高度	135 mm
深度	167 mm
	160 mm (設備深度（DIN導軌安裝式）)
安裝尺寸
左側/右側安裝距離	0 mm / 0 mm
頂部/底部安裝距離	50 mm / 50 mm

---

安裝

安裝類型	DIN導軌安裝
組裝說明	可并排安裝：水平間距0 mm，垂直間距30 mm
安裝位置	水平DIN導軌NS35，EN60715

---

材料規格

阻燃等級，符合UL 94	V0 (殼體、接線端子)
蓋罩型號	聚碳酸酯
側邊組件類型	鋁

---

環境和真實條件

環境條件
保護等級	IP20
環境溫度（運行）	-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
環境溫度（存放/運輸）	-40 °C ... 85 °C
環境溫度（調試類型測試）	-40 °C
***大高度	≤ 5000 m (> 2000 m, Derating: 10 %/1000 m)
允許的***大相對濕度（操作）	≤ 95 % (25 °C 時，無冷凝)
沖擊力（運行）	每個空間方向上30g，18 ms (IEC 60068-2-27)
振動（操作）	10 Hz ... 50 Hz，振幅 ±0.2 mm (IEC 60068-2-6)
	50 Hz至150 Hz，2.3 g，90分鐘

---

標準和規范

過電壓類別
EN 61010-1	III (≤ 2000 m)
	II (≤ 5000 m)
過電壓類別
EN 61010-2-201	III (≤ 2000 m)
	II (≤ 5000 m)
高達1100 V的電源裝置的安全（絕緣距離）
標準標識	高達1100 V的電源裝置的安全（絕緣距離）
標準/規格	DIN EN 61558-2-16
電氣安全
標準標識	電氣安全
標準/規格	IEC 61010-2-201 (SELV)
用于電力裝置的電子設備
標準標識	高壓裝置配備電子設備
標準/規格	EN 50178/VDE 0160 (PELV)
測量、控制和實驗室設備的安全性
標準標識	測量、控制和實驗室使用的設備的安全
標準/規格	IEC 61010-1
超低防護電壓
標準標識	超低防護電壓
標準/規格	IEC 61010-1 (SELV)
	IEC 61010-2-201 (PELV)
安全隔離
標準標識	安全隔離
標準/規格	IEC 61558-2-16
	IEC 61010-2-201
諧波電流限制標準
標準標識	諧波電流限制標準
標準/規格	EN 61000-3-2
電源變化/欠壓
標準標識	電源變化/欠壓
標準/規格	SEMI F47
	EN 61000-4-11

---

認證

UL
標識	UL/C-UL Listed UL 61010-1
UL
標識	UL/C-UL Listed UL 61010-2-201
ANSI/UL 121201
標識	PROCESS CONTROL EQUIPEMENT FOR HAZARDOUS LOCATIONS
	(EN) This equipment is suitable for use in Class I, Division 2, Groups A, B, C and D, Hazardous Locations, or non-hazardous locations only. (FR) Cet appareil convient uniquement pour une utilisation en atmosphères explosibles de classe I, division 2, groupes A, B, C et D ou en atmosphères non explosibles.
	(EN) WARNING: Explosion Hazard - Do not connect or disconnect equipment unless power has been switched off or the area is known to be non-hazardous. (FR) AVERTISSEMENT : risque d'explosion - ne pas connecter ou déconnecter les équipements sauf si l'alimentation a été coupée ou si la zone est réputée non dangereuse.
	(EN) If the equipment is used in a manner not specified by the manufacturer, the protection provided by the equipment may be impaired. (FR) Si l'équipement est utilisé d'une manière non spécifiée par le fabricant, la protection fournie par cet équipement peut être altérée.
	(EN) This equipement must be installed in a suitable, tool secured/key locked enclosure. (FR) Cet équipement doit être installé dans un boîtier approprié, verrouillé par une clé ou dont l'ouverture nécessite l'utilisation d'un outil.

---

電磁兼容數據

低壓指令	符合低電壓指令2014/35/EC
輻射干擾	噪音干擾符合EN 61000-6-3（住宅和商業）以及EN 61000-6-4（工業）標準的要求
抗干擾	抗干擾性符合EN 61000-6-1（住宅）、EN 61000-6-2（工業）
電磁兼容性	符合2014/30/EU電磁兼容指令
傳導性噪聲排放	EN 55016
	EN 61000-6-3（B類）
噪音輻射	EN 55016
	EN 61000-6-3（B類）
諧波電流
標準/規程	EN 61000-3-2
	EN 61000-3-2（A類）
頻率范圍	0 kHz ... 2 kHz
閃光器
標準/規程	EN 61000-3-3
	EN 61000-3-3
頻率范圍	0 kHz ... 2 kHz
靜電放電
標準/規程	EN 61000-4-2
靜電放電
觸點放電	6 kV (強度測試 3)
空氣放電	8 kV (強度測試 3)
備注	標準 B
高頻電磁場
標準/規程	EN 61000-4-3
高頻電磁場
頻率范圍	80 MHz ... 1 GHz
測試場強	10 V/m (強度測試 3)
頻率范圍	1 GHz ... 6 GHz
測試場強	10 V/m (強度測試 3)
備注	標準 A
快速瞬態（脈沖）
標準/規程	EN 61000-4-4
快速瞬態（脈沖）
輸入	非對稱 2 kV (強度測試 3)
輸出	非對稱 2 kV (強度測試 3)
信號	非對稱 1 kV (強度測試 3)
備注	標準 A
電涌電壓負載（電涌）
標準/規程	EN 61000-4-5
輸入	對稱 2 kV (強度測試4)
	非對稱 4 kV (強度測試4)
輸出	對稱 1 kV (強度測試 3)
	非對稱 2 kV (強度測試 3)
信號	非對稱 1 kV (強度測試2)
備注	標準 A
傳導干擾
標準/規程	EN 61000-4-6
傳導干擾
I/O/S	非對稱
頻率范圍	0.15 MHz ... 80 MHz
備注	標準 A
電壓	10 V (強度測試 3)
壓降
標準/規程	EN 61000-4-11
電壓	480 V AC
頻率	50 Hz
壓降	70 %
時間段數量	25 周期
附加信息	等級3
備注	標準 A
壓降	40 %
時間段數量	10 周期
附加信息	等級3
備注	標準 B
壓降	0 %
時間段數量	1 周期
附加信息	等級3
備注	標準 A
標準
標準A	規定限度內的正常操作行為。
標準B	可通過設備自我恢復的操作性能臨時性降級。
標準C	對操作行為的暫時不利影響，設備可自動校正或通過觸發操作元件恢復。

---

商業數據



訂貨號	1159045
包裝單位	1 pc
***小訂貨量	1 pc
銷售關鍵代碼	CMPD33
產品關鍵代碼	CMPD33
GTIN	4063151166144
單件重量（含包裝）	2,343.4 g
單件重量（不含包裝）	1,960 g
關稅號	8504401400
原產地	CN
