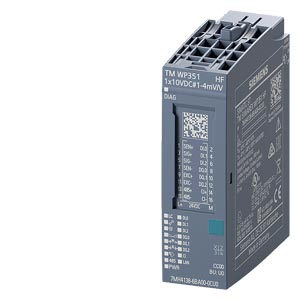

SIMATIC ET 200SP, TM SIWAREX WP351 HF, single-channel calibratable weighing module for automatic dosing-, filling-, checking- and totalizing scales with analog load cells, 3xDI, 3xDQ, 1xCI, 1xRS485, 1xEthernet, 1xLC load cell interface (1-4mV/V), suitable for BU type U0, packing quantity: 1 unit | |
| 一般信息 | ||
| 產品類型標志 | TM SIWAREX WP351 HF | |
| 硬件功能狀態 | 1 | |
| 固件版本 | V1.0 | |
| ● 可更新固件 | 是 | |
| 可用的基本單元 | U0 類基座單元 | |
| 模塊特有彩色標牌板的顏色代碼 | CC00 | |
| 產品功能 | ||
| ● I&M 數據 | 是; I&M0 至 I&M3 | |
| ● 時鐘同步模式 | 否 | |
| ● 測量范圍調整 | 是; ±0 ... 4 mV/V | |
| 附帶程序包的 | ||
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 | V15.1 | |
| ● STEP 7 可組態/ 已集成，自版本 | - / - | |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 | GSD，修訂版 5 以上 | |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 | GSDML V2.34 | |
| 電源電壓 | ||
| 額定值 (DC) | 24 V | |
| 負載電壓 L+ | ||
| ● 額定值 (DC) | 24 V | |
| ● 允許范圍，下限 (DC) | 19.2 V | |
| ● 允許范圍，上限 (DC) | 28.8 V | |
| ● 短路保護 | 是 | |
| ● 反極性保護 | 是 | |
| 輸入電流 | ||
| 耗用電流，***大值 | 140 mA; 無 DQ | |
| 功率 | ||
| 來自背板總線的功率輸出 | 94.5 mW | |
| 功率損失 | ||
| 功率損失，典型值 | 1.7 W | |
| 地址范圍 | ||
| 每個模塊的地址空間 | ||
| ● 輸入端 | 32 byte | |
| ● 輸出端 | 32 byte | |
| 硬件擴展 | ||
| 自動編碼 | 是 | |
| ● 機械編碼鍵 | 是 | |
| ● 機械編碼鍵的類型 | 類型 B | |
| 數字輸入 | ||
| 數字輸入端數量 | 3 | |
| 可編程的數字輸入端 | 是 | |
| 輸入特性符合 IEC 61131，類型 3 | 是 | |
| 輸入電壓 | ||
| ● 輸入電壓類型 | 24 V DC | |
| ● 額定值 (DC) | 24 V | |
| ● 對于信號“0” | < 5 V DC | |
| ● 對于信號“1” | +11 至 +30V | |
| ● 輸入端允許的電壓，***小值 | -30 V | |
| ● 輸入端允許的電壓，***大值 | 30 V | |
| 輸入電流 | ||
| ● 對于信號“1”，典型值 | 1.6 mA | |
| 輸入延遲（輸入電壓為額定值時） | ||
| 用于技術功能 | ||
| — 可參數化 | 是 | |
| 導線長度 | ||
| ● 屏蔽，***大值 | 500 m | |
| ● 未屏蔽，***大值 | 150 m | |
| 數字輸出 | ||
| 數字輸出端數量 | 3 | |
| P 開關 | 是 | |
| 可編程的數字輸出端 | 是 | |
| 短路保護 | 是 | |
| 數字輸出端功能，可設置參數 | ||
| ● 未指定的數字輸出端 | 是 | |
| 輸出端的通斷能力 | ||
| ● 電阻負載時的***大值 | 0.5 A | |
| 輸出電壓 | ||
| ● 輸出電壓類型 | DC | |
| 電阻負載時的輸出延遲 | ||
| ● 從“0”到“1”時，典型值 | 20 µs | |
| ● 從“1”到“0”時，典型值 | 30 µs | |
| 兩個輸出端并聯 | ||
| ● 用于增加功率 | 否 | |
| 開關頻率 | ||
| ● 電阻負載時的***大值 | 500 Hz | |
| 輸出端的總電流 | ||
| ● 每個通道的***大電流 | 0.5 A; 如果所有輸出端的總電流 ≥ 0.6 A，則允許的環境溫度每 100 mA 降低 -1 °C | |
| ● 每個模塊的***大電流 | 1.5 A; 注意降額 | |
| 導線長度 | ||
| ● 屏蔽，***大值 | 500 m | |
| ● 未屏蔽，***大值 | 150 m | |
| 傳感器 | ||
| 信號傳感器連接 | ||
| ● 用于帶 4 導線接口的應變計（全橋） | 是 | |
| ● 用于帶 6 導線接口的應變計（全橋） | 是 | |
| ● 全橋***低電阻 | 56 應用 SIWAREX IS 時：7MH4710-5BA 時 87 Ohm；使用 7MH4710-5CA 時 180 Ohm | |
| ● 全橋***高電阻 | 4 100 | |
| 誤差/精度 | ||
| 線性錯誤（與輸入范圍有關），(+/-) | 0.001 % | |
| 誤差限制根據 DIN 1319-1 | 0.002 %; 測量范圍終值的 | |
| 準確度等級 | III | |
| 溫度系數零點 | ≤ ±0.015 μV/K | |
| 溫度系數范圍 | ≤ ±5 ppm/K | |
| 1. 接口 | ||
| 物理接口 | ||
| ● RS 485 | 是; 內部終止，電阻 390 Ω / 220 Ω / 390 Ω | |
| 2. 接口 | ||
| 物理接口 | ||
| ● RJ 45（以太網） | 是; 10/100 Mbit/s | |
| ● 端口數量 | 1 | |
| 協議 | ||
| ● IP 協議 | 是; IPv4 | |
| ● 網絡服務器 | 是 | |
| 物理接口 | ||
| RJ 45（以太網） | ||
| ● 自動協商 | 是 | |
| ● 自動交叉 | 是 | |
| RS 485 | ||
| ● 傳輸速率，***大值 | 115.2 kbit/s | |
| ● 導線長度，***大值 | 1 000 m; ≤ 115 kb/s，屏蔽式電纜 | |
| 協議 | ||
| 網絡服務器 | ||
| ● HTTP | 是 | |
| ● HTTPS | 否 | |
| 報警/診斷/狀態信息 | ||
| 診斷功能 | 是; 診斷報警 | |
| 可接入替代值 | 否 | |
| 報警 | ||
| ● 診斷報警 | 是; 可參數化 | |
| ● 過程報警 | 是; 可參數化 | |
| 診斷 | ||
| ● 電源電壓監控 | 是 | |
| ● 斷線 | 是 | |
| ● 短路 | 是 | |
| ● 累積故障 | 是; 綠色 / 紅色 DIAG-LED | |
| 診斷顯示 LED | ||
| ● ERROR LED | 是; 綠色 / 紅色 DIAG-LED | |
| ● 電源電壓監控 (PWR-LED) | 是; 綠色 PWR-LED | |
| 集成功能 | ||
| 稱重傳感器 | ||
| ● 自動電子稱 | SWA/GFI；SWE/ACI；SKW/CWI；SWT/DTI | |
| ● 非自動電子稱 | NSW | |
| ● 誤差限制的一小部分 pi | 0.4 | |
| ● 參考值的數量，***大值。 | 3x 6000 d (d=e) | |
| ● 根據參考值允許的輸入信號，***小值。 | 0.4 µV/e | |
| ● 采樣速率 | 1 024 Hz | |
| ● 輸入信號的分辨率 | 0 ... 4 mV/V 時 ±20000000 個部件 | |
| ● 同步電壓，***小值 | 2.8 V | |
| ● 并聯電壓，***大值 | 7.7 V | |
| ● 信號線輸入阻抗，類型 | 8 M | |
| ● 讀出線輸入阻抗，類型 | 300 M | |
| ● 導線長度，***大值 | 500 m; 使用 SIWAREX 電纜 7MH4702-8AG 時 | |
| 測量功能 | ||
| 測量范圍 | ||
| — -1 mV/V 至 +1 mV/V | 是 | |
| — -2 mV/V 至 +2 mV/V | 是 | |
| — -4 mV/V 至 +4 mV/V | 是 | |
| 絕緣 | ||
| 絕緣測試，使用 | 707 V DC（測試類型） | |
| 環境要求 | ||
| 運行中的環境溫度 | ||
| ● 水平安裝，***小值 | -30 °C | |
| ● 水平安裝，***大值 | 60 °C | |
| ● 垂直安裝，***小值 | -30 °C | |
| ● 垂直安裝，***大值 | 50 °C | |
| 參考海平面的運行高度 | ||
| ● ***大海拔安裝高度 | 5 000 m; 如果超出海平面 2000 m，則環境溫度每 100 m 降低 -1 °C | |
| ● 環境溫度-氣壓-安裝高度 | 1080 ... 533 hPa（海拔 -1000 ... 5000 m） | |
| 分布式運行 | ||
| 在 SIMATIC S7-300 | 是 | |
| 在 SIMATIC S7-400 | 是 | |
| 在 SIMATIC S7-1200 | 是 | |
| 在 SIMATIC S7-1500 | 是 | |
| 在標準 PROFIBUS 主站 | 是 | |
| 在標準 PROFINET 控制器 | 是 | |
| 尺寸 | ||
| 寬度 | 20 mm | |
| 高度 | 57 mm | |
| 深度 | 72 mm | |
| 重量 | ||
| 重量，約 | 50 g | |
