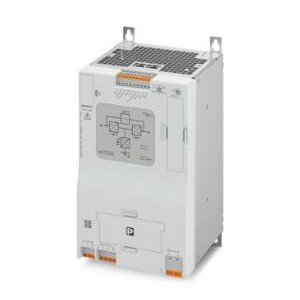

QUINT AC-USV， IQ Technology， 壁式安裝， 輸入: 120 V AC， 輸出: 120 V AC / 1500 VA。

產品詳情



Collapse all

---

---

技術數據



---

輸入數據

輸入電壓	100 V AC -10 % / +20 %
	110 V AC -10 % / +20 %
	120 V AC -10 % / +15 %
	130 V AC -15 % / +10 %
電源電壓的電壓類型	AC
頻率范圍 (fN)	47.5 Hz ... 52.5 Hz
旁路保險絲	30 A T 250 V
允許備用熔斷器	32 A (Listed breaker)
電耗量	額定 19 A (100 V AC)
	額定 17.3 A (110 V AC)
	額定 15.9 A (120 V AC)
	額定 14.6 A (130 V AC)
	***大 25.8 A (100 V AC)
	***大 23.4 A (110 V AC)
	***大 21.5 A (120 V AC)
	***大 21 A (130 V AC)
額定短路載流能力 Icw	6 kA

---

輸出數據

分類符合IEC 62040-3	VFI-SS-111
效率	> 94 % (***負載，儲能模塊已充電)
	> 90 % (***負載，儲能模塊已充電)
視在功率	1500 VA
有功功率	1350 W
功率因數（cos phi）	0.9
振幅因數	2.8
切換時間	0 ms
并連	是的
	***大 3
串連	否
過載容量 干線操作	120 % ... 150 % (20 s/5 s，然后切換至旁路運行)
過載容量 電池操作	120 % ... 150 % (20 s / 5 s，然后關斷)
過載容量 旁路模式	120 % ... 150 % (持續一段時間/20 s，然后關斷)
額定短路載流能力 Icw	6 kA
市電供電
輸出電壓	100 V AC ±2 %
	110 V AC ±2 %
	120 V AC ±2 %
	130 V AC ±2 %
輸出電壓形狀	純正弦波
輸出電流	額定 15 A (100 V AC)
	額定 13.6 A (110 V AC)
	額定 12.5 A (120 V AC)
	額定 11.5 A (130 V AC)
***大空載功耗	28 W
***大額定負載功率損耗	75 W (***負載，儲能模塊已充電)
額定輸出頻率	50 Hz
	60 Hz
	±0.5 % (輸出頻率公差)
電子電流限制	> 2,5 x Output: Current nom. (> 200 ms)
電池運行
***大空載功耗	25 W
***大額定負載功率損耗	140 W (***負載，儲能模塊已充電)
額定輸出頻率	50 Hz
	60 Hz
	±0.5 % (輸出頻率公差)
總諧波失真因子 (THD)	< 3 % (線性負載)
	< 8 % (非線性負載)
電子電流限制	> 2,5 x Output: Current nom. (> 200 ms)

---

儲能模塊

輸入
輸入電壓	48 V DC
	***大 60 V DC
輸入電流	***大 40 A
額定容量范圍	7 Ah ... 200 Ah
充電電流	***大 7 A
輸出
短路電流	650 A (< 1,5 ms)
概述
并連	是的
	***大 5
串連	否
IQ-Technology	是
允許的備用熔斷器	40 A
溫度傳感器	是
允許的備用熔斷器	40 A

---

接口

接口	儲能模塊通信接口
接口數	1
接線方式	RJ45
位置	5.x
鎖緊裝置	鎖扣
傳輸原理	Twisted-Pair 4x2
接口	并聯運行通信接口
接口數	2
接線方式	RJ45
位置	5.x
鎖緊裝置	鎖扣
傳輸原理	Twisted-Pair 4x2

---

信號處理

信號輸入 Bat.-Start
低信號	連接至SGnd < 2.7 kΩ
高信號	打開（電池啟動和SGnd之間 > 200 kΩ）
信號輸入 Remote
低信號	連接至SGnd < 2.7 kΩ
高信號	打開（遠程和SGnd之間 > 35 kΩ）
信號輸出 Alarm
位置	3.x
信號分配	報警
位置標識	3.1 (Alarm)
開關輸出	晶體管輸出，有源
輸出電壓	24 V
連續負載電流	≤ 20 mA
信號輸出 Battery Mode
位置	3.x
信號分配	Bat.-Mode
位置標識	3.2 (Bat.-Mode)
開關輸出	晶體管輸出，有源
輸出電壓	24 V
連續負載電流	≤ 20 mA
信號輸出 Power Good
位置	3.x
信號分配	Power Good
位置標識	3.3 (Power Good)
開關輸出	晶體管輸出，有源
輸出電壓	24 V
連續負載電流	≤ 20 mA
信號輸出 Ready
位置	3.x
信號分配	Ready
位置標識	3.4 (Ready)
開關輸出	晶體管輸出，有源
輸出電壓	24 V
連續負載電流	≤ 20 mA
信號輸出 P > PN
位置	3.x
信號分配	P>Pn
位置標識	3.5 (P>Pn)
開關輸出	晶體管輸出，有源
輸出電壓	24 V
連續負載電流	≤ 20 mA
信號輸出 Service Required
位置	3.x
信號分配	Service Required
位置標識	3.6 (Service Required)
開關輸出	晶體管輸出，有源
輸出電壓	24 V
連續負載電流	≤ 20 mA
信號接地SGnd
功能	信號接地
參考電位	適用于信號輸入及信號輸出

---

產品屬性

產品類型	AC UPS
產品系列	QUINT AC-USV
絕緣特性
保護等級	I
過電壓類別	II
污染等級	3

---

尺寸

產品尺寸
寬度	150 mm
高度	240 mm
深度	143 mm
安裝尺寸
左側/右側安裝距離	0 mm / 0 mm
頂部/底部安裝距離	50 mm / 50 mm

---

安裝

安裝類型

壁式安裝

---

環境和真實條件

環境條件
保護等級	IP20
環境溫度（運行）	-25 °C ... 60 °C (> 50 °C: 2,5 % / K)
環境溫度（存放/運輸）	-40 °C ... 85 °C
***大高度	≤ 4000 m (> 1000 m: 3 % / 1000 m)
允許的***大相對濕度（操作）	≤ 95 %
電擊	每個方向30g，符合IEC 60068-2-27
振動（操作）	5 Hz ... 100 Hz， 0.7g (EN 60068-2-6)

---

認證

UL
標識	UL/C-UL Recognized UL 1778

---

電磁兼容數據

低壓指令	符合低電壓指令2014/35/EC
輻射干擾	噪音輻射
抗干擾	抗干擾性
電磁兼容性	符合2014/30/EU電磁兼容指令
傳導性噪聲排放	EN 62040-02 （C2級）
靜電放電
標準/規程	EN 61000-4-2
靜電放電
觸點放電	± 6 kV
空氣放電	± 8 kV
備注	標準 A
高頻電磁場
標準/規程	EN 61000-4-3
高頻電磁場
頻率范圍	80 MHz ... 6 GHz
測試場強	10 V/m
備注	標準 A
快速瞬態（脈沖）
標準/規程	EN 61000-4-4
快速瞬態（脈沖）
輸入	± 2 kV
	± 2 kV
輸出	± 2 kV
信號	± 2 kV
	± 2 kV (通訊并聯運行，儲能模塊)
備注	標準 A
電涌電壓負載（電涌）
標準/規程	EN 61000-4-5
信號	1 kV (非對稱)
備注	標準 A
輸入/輸出	± 1 kV (對稱)
	± 2 kV (非對稱)
傳導干擾
標準/規程	EN 61000-4-6
傳導干擾
頻率范圍	0.15 MHz ... 80 MHz
信號	10 V (非對稱)
備注	標準 A
工頻磁場
標準/規程	EN 61000-4-8
頻率	60 Hz
信號	30 A/m
備注	標準 A
諧波和間諧波分量
標準/規程	EN 61000-4-13
諧波和間諧波分量
備注	標準 A
標準
標準A	規定限度內的正常操作行為。
標準B	可通過設備自我恢復的操作性能臨時性降級。

---

商業數據



訂貨號	1136804
包裝單位	1 pc
***小訂貨量	1 pc
銷售關鍵代碼	CMUW15
產品關鍵代碼	CMUW15
GTIN	4063151072926
單件重量（含包裝）	4,900 g
單件重量（不含包裝）	4,400 g
原產地	DE
