1136804

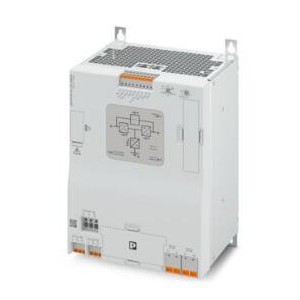

QUINT AC-USV， IQ Technology， 壁式安裝， 輸入: 120 V AC， 輸出: 120 V AC / 1500 VA。
| 輸入電壓 | 200 V AC -10 % / +20 % |
| 210 V AC -15 % / +20 % | |
| 220 V AC -15 % / +20 % | |
| 230 V AC -20 % / +15 % | |
| 240 V AC -20 % / +10 % | |
| 電源電壓的電壓類型 | AC |
| 頻率范圍 (fN) | 47.5 Hz ... 52.5 Hz |
| 旁路保險絲 | 25 A T 250 V |
| 允許備用熔斷器 | B25 C25 |
| 電耗量 | 額定 15.2 A (200 V AC) |
| 額定 14.5 A (210 V AC) | |
| 額定 13.8 A (220 V AC) | |
| 額定 13.2 A (230 V AC) | |
| 額定 12.7 A (240 V AC) | |
| ***大 21.3 A (200 V AC) | |
| ***大 21.4 A (210 V AC) | |
| ***大 20.5 A (220 V AC) | |
| ***大 20.8 A (230 V AC) | |
| ***大 19.9 A (240 V AC) | |
| 額定短路載流能力 Icw | 6 kA |
| 分類符合IEC 62040-3 | VFI-SS-111 |
| 效率 | > 95 % (***負載，儲能模塊已充電) |
| > 89 % (***負載，儲能模塊已充電) | |
| 視在功率 | 2500 VA |
| 有功功率 | 2250 W |
| 功率因數（cos phi） | 0.9 |
| 振幅因數 | 2.8 |
| 切換時間 | 0 ms |
| 并連 | 是的 |
| ***大 3 | |
| 串連 | 否 |
| 過載容量 干線操作 | 120 % ... 150 % (20 s/5 s，然后切換至旁路運行) |
| 過載容量 電池操作 | 120 % ... 150 % (20 s / 5 s，然后關斷) |
| 過載容量 旁路模式 | 120 % ... 150 % (持續一段時間/20 s，然后關斷) |
| 額定短路載流能力 Icw | 6 kA |
| 市電供電 | |
| 輸出電壓 | 200 V AC ±2 % |
| 210 V AC ±2 % | |
| 220 V AC ±2 % | |
| 230 V AC ±2 % | |
| 240 V AC ±2 % | |
| 輸出電壓形狀 | 純正弦波 |
| 輸出電流 | 額定 12.5 A (200 V AC) |
| 額定 11.9 A (210 V AC) | |
| 額定 11.4 A (220 V AC) | |
| 額定 10.9 A (230 V AC) | |
| Static Boost (IStat.Boost) | 額定 10.4 A (240 V AC) |
| ***大空載功耗 | 10 W |
| ***大額定負載功率損耗 | < 100 W (***負載，儲能模塊已充電) |
| 額定輸出頻率 | 50 Hz |
| 60 Hz | |
| ±0.5 % (輸出頻率公差) | |
| 電子電流限制 | > 2,5 x Output: Current nom. (> 200 ms) |
| 電池運行 | |
| ***大空載功耗 | 10 W |
| ***大額定負載功率損耗 | 275 W (***負載，儲能模塊已充電) |
| 額定輸出頻率 | 50 Hz |
| 60 Hz | |
| ±0.5 % (輸出頻率公差) | |
| 總諧波失真因子 (THD) | < 3 % (線性負載) |
| < 8 % (非線性負載) | |
| 電子電流限制 | > 2,5 x Output: Current nom. (> 200 ms) |
| 輸入 | |
| 輸入電壓 | 48 V DC |
| ***大 60 V DC | |
| 輸入電流 | ***大 40 A |
| 額定容量范圍 | 7 Ah ... 200 Ah |
| 充電電流 | ***大 10 A |
| 輸出 | |
| 短路電流 | 650 A (< 1,5 ms) |
| 概述 | |
| 并連 | 是的 |
| ***大 5 (每個電池串) | |
| 串連 | 否 |
| IQ-Technology | 是 |
| 允許的備用熔斷器 | 40 A |
| 溫度傳感器 | 是 |
| 允許的備用熔斷器 | 40 A |
| 接口 | 儲能模塊通信接口 |
| 接口數 | 1 |
| 接線方式 | RJ45 |
| 位置 | 5.x |
| 鎖緊裝置 | 鎖扣 |
| 傳輸原理 | Twisted-Pair 4x2 |
| 接口 | 并聯運行通信接口 |
| 接口數 | 2 |
| 接線方式 | RJ45 |
| 位置 | 5.x |
| 鎖緊裝置 | 鎖扣 |
| 傳輸原理 | Twisted-Pair 4x2 |
| 信號輸入 Bat.-Start | |
| 低信號 | 連接至SGnd < 2.7 kΩ |
| 高信號 | 打開（電池啟動和SGnd之間 > 200 kΩ） |
| 信號輸入 Remote | |
| 低信號 | 連接至SGnd < 2.7 kΩ |
| 高信號 | 打開（遠程和SGnd之間 > 35 kΩ） |
| 信號輸出 Alarm | |
| 位置 | 3.x |
| 信號分配 | 報警 |
| 位置標識 | 3.1 (Alarm) |
| 開關輸出 | 晶體管輸出，有源 |
| 輸出電壓 | 24 V |
| 連續負載電流 | ≤ 20 mA |
| 信號輸出 Battery Mode | |
| 位置 | 3.x |
| 信號分配 | Bat.-Mode |
| 位置標識 | 3.2 (Bat.-Mode) |
| 開關輸出 | 晶體管輸出，有源 |
| 輸出電壓 | 24 V |
| 連續負載電流 | ≤ 20 mA |
| 信號輸出 Power Good | |
| 位置 | 3.x |
| 信號分配 | Power Good |
| 位置標識 | 3.3 (Power Good) |
| 開關輸出 | 晶體管輸出，有源 |
| 輸出電壓 | 24 V |
| 連續負載電流 | ≤ 20 mA |
| 信號輸出 Ready | |
| 位置 | 3.x |
| 信號分配 | Ready |
| 位置標識 | 3.4 (Ready) |
| 開關輸出 | 晶體管輸出，有源 |
| 輸出電壓 | 24 V |
| 連續負載電流 | ≤ 20 mA |
| 信號輸出 P > PN | |
| 位置 | 3.x |
| 信號分配 | P>Pn |
| 位置標識 | 3.5 (P>Pn) |
| 開關輸出 | 晶體管輸出，有源 |
| 輸出電壓 | 24 V |
| 連續負載電流 | ≤ 20 mA |
| 信號輸出 Service Required | |
| 位置 | 3.x |
| 信號分配 | Service Required |
| 位置標識 | 3.6 (Service Required) |
| 開關輸出 | 晶體管輸出，有源 |
| 輸出電壓 | 24 V |
| 連續負載電流 | ≤ 20 mA |
| 信號接地SGnd | |
| 功能 | 信號接地 |
| 參考電位 | 適用于信號輸入及信號輸出 |
| 產品類型 | AC UPS |
| 產品系列 | QUINT AC-USV |
| 絕緣特性 | |
| 保護等級 | I |
| 過電壓類別 | II |
| 污染等級 | 2 |
| 產品尺寸 | |
| 寬度 | 188 mm |
| 高度 | 240 mm |
| 深度 | 143 mm |
| 安裝尺寸 | |
| 左側/右側安裝距離 | 0 mm / 0 mm |
| 頂部/底部安裝距離 | 50 mm / 50 mm |
| 安裝類型 | 壁式安裝 |
| 環境條件 | |
| 保護等級 | IP20 |
| 環境溫度（運行） | -25 °C ... 60 °C (> 50 °C: 2,5 % / K) |
| 環境溫度（存放/運輸） | -40 °C ... 85 °C |
| ***大高度 | ≤ 4000 m (> 1000 m: 3 % / 1000 m) |
| 允許的***大相對濕度（操作） | ≤ 95 % |
| 電擊 | 每個方向30g，符合IEC 60068-2-27 |
| 振動（操作） | 5 Hz ... 100 Hz， 0.7g (EN 60068-2-6) |
| 不間斷電源系統 | |
| 標準標識 | 不間斷電源系統 |
| 標準/規格 | EN 62040-1 |
| 低壓指令 | 符合低電壓指令2014/35/EC |
| 輻射干擾 | 噪音輻射 |
| 抗干擾 | 抗干擾性 |
| 電磁兼容性 | 符合2014/30/EU電磁兼容指令 |
| 傳導性噪聲排放 | EN 62040-02 （C2級） |
| 靜電放電 | |
| 標準/規程 | EN 61000-4-2 |
| 靜電放電 | |
| 觸點放電 | ± 6 kV |
| 空氣放電 | ± 8 kV |
| 備注 | 標準 A |
| 高頻電磁場 | |
| 標準/規程 | EN 61000-4-3 |
| 高頻電磁場 | |
| 頻率范圍 | 80 MHz ... 6 GHz |
| 測試場強 | 10 V/m |
| 備注 | 標準 A |
| 快速瞬態（脈沖） | |
| 標準/規程 | EN 61000-4-4 |
| 快速瞬態（脈沖） | |
| 輸入 | ± 2 kV |
| ± 2 kV | |
| 輸出 | ± 2 kV |
| 信號 | ± 2 kV |
| ± 2 kV (通訊并聯運行，儲能模塊) | |
| 備注 | 標準 A |
| 電涌電壓負載（電涌） | |
| 標準/規程 | EN 61000-4-5 |
| 信號 | 1 kV (非對稱) |
| 備注 | 標準 A |
| 輸入/輸出 | ± 1 kV (對稱) |
| ± 2 kV (非對稱) | |
| 傳導干擾 | |
| 標準/規程 | EN 61000-4-6 |
| 傳導干擾 | |
| 頻率范圍 | 0.15 MHz ... 80 MHz |
| 信號 | 10 V (非對稱) |
| 備注 | 標準 A |
| 工頻磁場 | |
| 標準/規程 | EN 61000-4-8 |
| 頻率 | 50 Hz |
| 信號 | 30 A/m |
| 備注 | 標準 A |
| 諧波和間諧波分量 | |
| 標準/規程 | EN 61000-4-13 |
| 諧波和間諧波分量 | |
| 備注 | 標準 A |
| 標準 | |
| 標準A | 規定限度內的正常操作行為。 |
| 標準B | 可通過設備自我恢復的操作性能臨時性降級。 |
| 訂貨號 | 1136815 |
| 包裝單位 | 1 pc |
| ***小訂貨量 | 1 pc |
| 銷售關鍵代碼 | CMUW15 |
| 產品關鍵代碼 | CMUW15 |
| GTIN | 4063151073121 |
| 單件重量（含包裝） | 5,900 g |
| 單件重量（不含包裝） | 5,400 g |
| 原產地 | DE |
