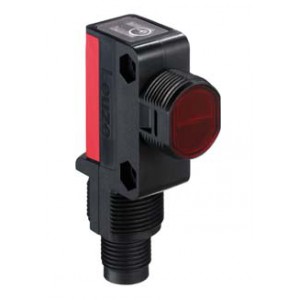

勞易測Leuze FT28.3/4P-M12 增強型漫反射光電傳感器 實物與圖片可能不同
基礎數據
系列 28
工作原理 掃描原理
光學數據
檢測距離 保證的檢測范圍
檢測距離, 白色 90% 0.001 ... 0.21 m
檢測距離, 灰色 50% 0.002 ... 0.185 m
檢測距離, 灰色 18% 0.003 ... 0.145 m
檢測距離, 黑色 6% 0.005 ... 0.125 m
檢測范圍極限 典型檢測范圍
極限距離, 白色90% 0 ... 0.25 m
極限距離, 灰色50% 0.002 ... 0.225 m
極限距離, 灰色18% 0.003 ... 0.175 m
極限距離, 黑色6% 0.005 ... 0.15 m
光源 LED, 紅色
波長 620 nm
LED 組 自由組(根據 EN 62471)
電氣數據
保護電路 反極性保護
短路保護
性能數據
供電電壓 UB 10 ... 30 V, DC, 包括剩余波紋度
剩余波紋度 0 ... 15 %, 來自UB
開路電流 0 ... 20 mA
輸出
數字開關量輸出數 2 個
開關量輸出1
開關元件 晶體管, PNP
開關原理 亮通
開關量輸出2
開關元件 晶體管, PNP
開關原理 暗通
時序
開關頻率 500 Hz
響應時間 1 ms
延時 300 ms
連接
連接1
功能 供電電源
信號輸出
類型 接頭
螺紋規格 M12
類型 插頭
材料 塑料
引腳數 4 個引腳
編碼 A-編碼
機械參數
尺寸(寬 x 高 x 長) 15 mm x 46.5 mm x 31.8 mm
螺紋規格 M18
外殼材料 塑料
塑料外殼 ABS
鏡頭蓋材料 塑料
凈重 25 g
外殼顏色 紅色
黑色
