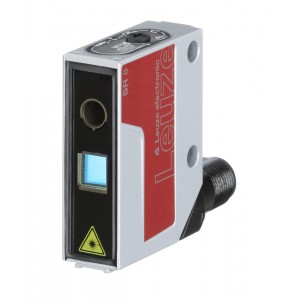

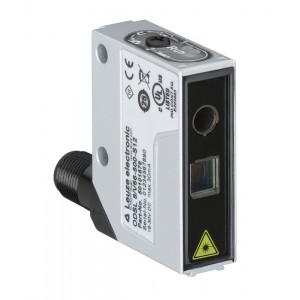

勞易測激光測距傳感器 ODSL 8/V66.01-500-S12 50111175
光學測距傳感器
光學距離傳感器可滿足不同應用中的各種測量任務對精度、分辨率、范圍和尺寸的要求。為了覆蓋此帶寬度，各種光學距離傳感器產品組合采取三角測量、傳輸時間和相位測量的功能原理，涵蓋了不同的傳感器尺寸和規格。
測量傳感器／光學距離傳感器
/// ODSL 8
該系列的緊湊型激光距離傳感器封裝在緊湊的金屬外殼中，可提供不受反射影響的距離信息。傳感器可通過示教功能快速調試。
優勢：
20mm···500mm測量范圍
堅固的金屬外殼
可示教的模擬量和開關量輸出
可旋轉M12接頭
基礎數據
系列 8
掃描系統類型 相對于物體
光學數據
光源 激光, 紅色
激光等級 2, IEC/EN 60825-1:2007
光斑直徑 [針對傳感器距離] 2 mm x 6 mm
測量數據
測量范圍 20 ... 500 mm
分辨率 0.1 ... 0.5 mm
精度，近程 2 %
精度，距離范圍 4 %
精度參考值 測量距離
近程重復性 1 %
重復性，距離范圍 3 %
參考值重復性 測量距離
測量時間 2 ... 7 ms
參照 否
黑/白背景屏蔽性能 1.5 %
光學測距原理 光三角測量
電氣數據
性能數據
供電電壓 UB 18 ... 30 V, DC
輸出
模擬輸出數 1 個
數字開關量輸出數 2 個
模擬輸出 1
類型 電壓
開關量輸出1
開關元件 晶體管, 推挽
開關量輸出2
開關元件 晶體管, 推挽
連接
連接1
類型 接頭, 旋轉，90
螺紋規格 M12
材料 金屬
引腳數 5 個引腳
機械參數

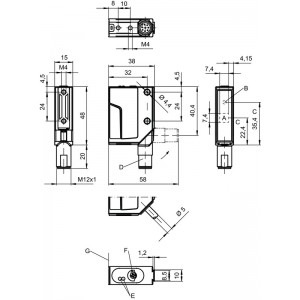

尺寸（寬 x 高 x 長） 15 mm x 48 mm x 38 mm
外殼材料 金屬
金屬外殼 壓鑄鋅
鏡頭蓋材料 塑料
凈重 70 g
操作和顯示
配置類型 開關
操作控制 旋轉開關
環境數據
環境溫度，工作 -20 ... 40 °C
環境溫度，儲藏 -40 ... 50 °C
認證
防護等級 IP 67
IP 69K
安全等級 II
認證 c UL US
應用標準 IEC 60947-5-2
