2902744

短路保護混合電機起動器，用于反向起動三相交流電機，高達550 V AC，24 V DC輸入，2.4 A輸出電流，急停功能以及可調過載分斷。只能與EM-RD和EM-RI適配器或配電板組合使用。

配電器：集成匯流條的系統非常適合您的控制柜

CrossPowerSystem配電器是一款模塊化且功能強大的配電器，用于控制柜中的配電。三相DIN導軌設備可通過即插即用方式安裝在配電器上，并通過集成的匯流條供電。借助此配電器系統，無需任何工具或電纜，就可將從電源一直到混合電機起動器的各個設備卡接到匯流條上。

系統安裝：電源分配器內置匯流條

通過CrossPowerSystem和內置匯流條的配電系統，無需工具或線纜，即可將電源卡接至混合馬達啟動器。無需工具即可將設備卡入配電系統，同時與匯流條建立安全的電氣連接。

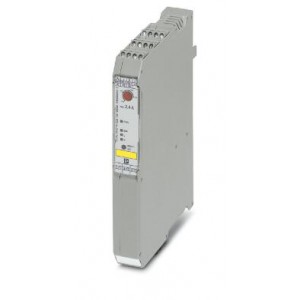

ELR H51-IESSC-24DC500AC-2 - 混合型電機起動器

配電器：集成匯流條的系統非常適合您的控制柜

CrossPowerSystem配電器是一款模塊化且功能強大的配電器，用于控制柜中的配電。三相DIN導軌設備可通過即插即用方式安裝在配電器上，并通過集成的匯流條供電。借助此配電器系統，無需任何工具或電纜，就可將從電源一直到混合電機起動器的各個設備卡接到匯流條上。

系統安裝：電源分配器內置匯流條

通過CrossPowerSystem和內置匯流條的配電系統，無需工具或線纜，即可將電源卡接至混合馬達啟動器。無需工具即可將設備卡入配電系統，同時與匯流條建立安全的電氣連接。

ELR H51-IESSC-24DC500AC-2 - 混合型電機起動器

產品詳情



折疊全部

---

---

套件包括



1.

FUSE-10X38-16A-GR - 保險絲2903126

1.

---

技術數據



---

產品屬性

產品類型	混合電機起動器
產品系列	CONTACTRON
操作模式	***工作因數

---

電氣特性

相數	3
電機起動器類型	可逆式起動器
額定條件下的***大功耗	4.4 W
切換頻率	≤ 2 Hz (取決于負載)
***大功率損耗	5.5 W
***小功率損耗	0.88 W
協調類型	2
電源
額定控制電路電源電壓US	24 V DC
控制電源電壓范圍	19.2 V DC ... 30 V DC
額定控制電源電流IS	40 mA
保護電路	浪涌保護
	極性保護; 并行極性保護二極管
絕緣特性
額定絕緣電壓	500 V
額定過電壓	6 kV
過電壓等級	III
污染等級	2
控制輸入和控制電源電壓以及輔助電路至主電路的絕緣特性	安全絕緣（IEC 60947-1），適用于 ≤ 300 V AC的工作電壓
	安全絕緣（EN 50178），適用于 ≤ 300 V AC的工作電壓
	工作電壓300 V AC ... 500 V AC時的基礎隔離 (IEC 60947-1)
	安全絕緣（EN 50178），適用于工作電壓300 ... 500 V AC
控制輸入和控制電源電壓至輔助電路之間的絕緣特性	安全絕緣（IEC 60947-1），≤ 300 V AC的輔助電路中
	安全絕緣（EN 50178），≤ 300 V AC的輔助電路中

---

輸入數據

控制
輸入名稱	控制輸入右側/左側
額定操作電壓UC	24 V DC
觸發電壓范圍	19.2 V DC ... 30 V DC
額定操作電流IC	5 mA
開關閾值	9.6 V (“0”信號)
	19.2 V (“1”信號)
開關電平	< 5 V DC (用于急停)
典型關閉時間	< 30 ms
保護電路	極性保護

---

輸出數據

交流輸出
額定工作電壓Ue	500 V AC
工作電壓范圍	42 V AC ... 550 V AC
干線頻率	50/60 Hz
負載電流范圍	180 mA ... 2.4 A (參見衰減曲線)
符合IEC 60947-4-2標準的動作特性	10A級
冷卻時間	20 min. (用于自動復位)
漏電流	0 mA
保護電路	浪涌保護; 壓敏電阻
	短路保護; 保險絲
確認輸出
注意事項	確認：浮動轉換觸點，信號觸點
觸點類型	1 個轉換觸點
符合IEC 60947-5-1標準要求的開關容量	3 A (230 V, AC15)
	2 A (24 V, DC13)

---

連接數據

控制回路
連接方式	螺釘連接
剝線長度	8 mm
螺紋	M3
剛性導線橫截面	0.2 mm² ... 2.5 mm²
柔性導線橫截面	0.2 mm² ... 2.5 mm²
可連接導向橫截面 AWG	24 ... 14
緊固扭矩	0.5 Nm ... 0.6 Nm
	5 lbf-in. ... 7 lbf-in.
負載電路
連接方式	螺釘連接
剝線長度	8 mm
螺紋	M3
剛性導線橫截面	0.2 mm² ... 2.5 mm²
柔性導線橫截面	0.2 mm² ... 2.5 mm²
可連接導向橫截面 AWG	24 ... 14
緊固扭矩	0.5 Nm ... 0.6 Nm
	5 lbf-in. ... 7 lbf-in.

---

信號處理

狀態顯示	LED 黃色
工作電壓顯示	綠色LED
錯誤指示	紅色LED

---

尺寸

寬度	22.5 mm
高度	160 mm
深度	114.5 mm

---

材料規格

阻燃等級，符合UL 94

V0 (外殼)

---

環境和真實條件

環境條件
保護等級	IP20
環境溫度（運行）	-25 °C ... 70 °C (注意降低值)
環境溫度（存放/運輸）	-40 °C ... 80 °C
海拔	≤ 2000 m

---

認證

ATEX
標識	II (2) G [Ex e] [Ex d] [Ex px]
	II (2) D [Ex t] [Ex p]
證書	PTB 12 ATEX 3004
UL認證
證書	NLDX.E228652
Safety Integrity Level (SIL, IEC 61508)
標識	≤ 3
注意	安全關斷
Safety Integrity Level (SIL, IEC 61508)
標識	2
注意	電機保護
Performance Level (ISO 13849)
標識	e
注意	安全關斷
類別(ISO 13849)
標識	≤ 3
注意	安全關斷
CCC
標識	GB/T 14048.6-2016
證書	2020970304000811
UL數據
SCCR	100 kA (500 V AC（保險絲：30 A CC級/30 A J級（高容錯））)
	5 kA (500 V AC（保險絲：20 A RK5（標準容錯））)
FLA	2.4 A (500 V AC)
Group installation	20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded)
	30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and stranded)
Category code	NLDX / NRNT

---

標準和規范

標準/條例
標準/規程	IEC 60947-1
	EN 60947-4-2
	IEC 61508
	ISO 13849

---

安裝

安裝類型	安裝總線匯流條
	DIN導軌安裝
組裝說明	可并列安裝，間距請見降低額定值
安裝位置	垂直（水平DIN導軌，下電機輸出）

---

商業數據



訂貨號	2902744
包裝單位	1 pc
***小訂貨量	1 pc
銷售關鍵代碼	CK7452
產品關鍵代碼	CK7452
目錄頁面	頁碼37 (C-5-2019)
GTIN	4046356674539
單件重量（含包裝）	426.533 g
單件重量（不含包裝）	350 g
關稅號	8537109090
原產地	DE
