菲尼克斯配電器 EM-CPS-NS35-135 - 適配器

點擊圖片查看原圖

品牌：	菲尼克斯
品牌：	菲尼克斯電源
單價：	面議
所在地：	上海
有效期至：	長期有效
最后更新：	2024-06-09 11:36
瀏覽次數：	216

店鋪基本資料信息

菲尼克斯電氣專營
[VIP第7年] 指數:8
通過認證 [誠信檔案]
聯系人王金秀(女士) 銷售經理
會員 [當前離線] [加為商友] [發送信件]
電話18621383659
手機18621383659 [發送短信]
地址上海市寶山區富聯一路98弄6號

產品詳細說明

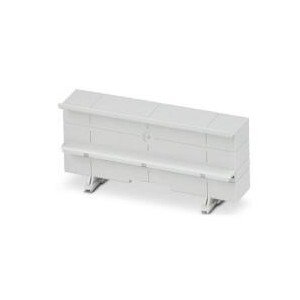

菲尼克斯 EM-CPS-NS35-135 - 適配器

1119259

CrossPowerSystem配電板的適配器導軌，帶集成的DIN導軌，可安裝***大35 mm2的配電器端子

菲尼克斯配電器：集成匯流條的系統非常適合您的控制柜

CrossPowerSystem配電器是一款模塊化且功能強大的配電器，用于控制柜中的配電。三相DIN導軌設備可通過即插即用方式安裝在配電器上，并通過集成的匯流條供電。借助此配電器系統，無需任何工具或電纜，就可將從電源一直到混合電機起動器的各個設備卡接到匯流條上。

系統安裝：電源分配器內置匯流條

通過CrossPowerSystem和內置匯流條的配電系統，無需工具或線纜，即可將電源卡接至混合馬達啟動器。無需工具即可將設備卡入配電系統，同時與匯流條建立安全的電氣連接。

ELR H51-IESSC-24DC500AC-2 - 混合型電機起動器

配電器：集成匯流條的系統非常適合您的控制柜

CrossPowerSystem配電器是一款模塊化且功能強大的配電器，用于控制柜中的配電。三相DIN導軌設備可通過即插即用方式安裝在配電器上，并通過集成的匯流條供電。借助此配電器系統，無需任何工具或電纜，就可將從電源一直到混合電機起動器的各個設備卡接到匯流條上。

系統安裝：電源分配器內置匯流條

通過CrossPowerSystem和內置匯流條的配電系統，無需工具或線纜，即可將電源卡接至混合馬達啟動器。無需工具即可將設備卡入配電系統，同時與匯流條建立安全的電氣連接。

ELR H51-IESSC-24DC500AC-2 - 混合型電機起動器

important;">產品詳情

折疊全部

套件包括

技術數據

產品屬性

產品類型混合電機起動器

產品系列 CONTACTRON

操作模式工作因數

電氣特性

相數 3

電機起動器類型可逆式起動器

額定條件下的大功耗 4.4 W

切換頻率 ≤ 2 Hz (取決于負載)

大功率損耗 5.5 W

小功率損耗 0.88 W

協調類型 2

電源

額定控制電路電源電壓US 24 V DC

控制電源電壓范圍 19.2 V DC ... 30 V DC

額定控制電源電流IS 40 mA

保護電路浪涌保護

極性保護; 并行極性保護二極管

絕緣特性

額定絕緣電壓 500 V

額定過電壓 6 kV

過電壓等級 III

污染等級 2

控制輸入和控制電源電壓以及輔助電路至主電路的絕緣特性安全絕緣（IEC 60947-1），適用于 ≤ 300 V AC的工作電壓

安全絕緣（EN 50178），適用于 ≤ 300 V AC的工作電壓

工作電壓300 V AC ... 500 V AC時的基礎隔離 (IEC 60947-1)

安全絕緣（EN 50178），適用于工作電壓300 ... 500 V AC

控制輸入和控制電源電壓至輔助電路之間的絕緣特性安全絕緣（IEC 60947-1），≤ 300 V AC的輔助電路中

安全絕緣（EN 50178），≤ 300 V AC的輔助電路中

輸入數據

控制

輸入名稱控制輸入右側/左側

額定操作電壓UC 24 V DC

觸發電壓范圍 19.2 V DC ... 30 V DC

額定操作電流IC 5 mA

開關閾值 9.6 V (“0”信號)

19.2 V (“1”信號)

開關電平 < 5 V DC (用于急停)

典型關閉時間 < 30 ms

保護電路極性保護

輸出數據

交流輸出

額定工作電壓Ue 500 V AC

工作電壓范圍 42 V AC ... 550 V AC

干線頻率 50/60 Hz

負載電流范圍 180 mA ... 2.4 A (參見衰減曲線)

符合IEC 60947-4-2標準的動作特性 10A級

冷卻時間 20 min. (用于自動復位)

漏電流 0 mA

保護電路浪涌保護; 壓敏電阻

短路保護; 保險絲

確認輸出

注意事項 確認：浮動轉換觸點，信號觸點

觸點類型 1 個轉換觸點

符合IEC 60947-5-1標準要求的開關容量 3 A (230 V, AC15)

2 A (24 V, DC13)

連接數據

控制回路

連接方式螺釘連接

剝線長度 8 mm

螺紋 M3

剛性導線橫截面 0.2 mm² ... 2.5 mm²

柔性導線橫截面 0.2 mm² ... 2.5 mm²

可連接導向橫截面 AWG 24 ... 14

緊固扭矩 0.5 Nm ... 0.6 Nm

5 lbf-in. ... 7 lbf-in.

負載電路

連接方式螺釘連接

剝線長度 8 mm

螺紋 M3

剛性導線橫截面 0.2 mm² ... 2.5 mm²

柔性導線橫截面 0.2 mm² ... 2.5 mm²

可連接導向橫截面 AWG 24 ... 14

緊固扭矩 0.5 Nm ... 0.6 Nm

5 lbf-in. ... 7 lbf-in.

信號處理

狀態顯示 LED 黃色

工作電壓顯示綠色LED

錯誤指示紅色LED

尺寸

寬度 22.5 mm

高度 160 mm

深度 114.5 mm

材料規格

阻燃等級，符合UL 94 V0 (外殼)

環境和真實條件

環境條件

保護等級 IP20

環境溫度（運行） -25 °C ... 70 °C (注意降低值)

環境溫度（存放/運輸） -40 °C ... 80 °C

海拔 ≤ 2000 m

認證

ATEX

標識 II (2) G [Ex e] [Ex d] [Ex px]

II (2) D [Ex t] [Ex p]

證書 PTB 12 ATEX 3004

UL認證

證書 NLDX.E228652

Safety Integrity Level (SIL, IEC 61508)

標識 ≤ 3

注意安全關斷

Safety Integrity Level (SIL, IEC 61508)

標識 2

注意電機保護

Performance Level (ISO 13849)

標識 e

注意安全關斷

類別(ISO 13849)

標識 ≤ 3

注意安全關斷

CCC

標識 GB/T 14048.6-2016

證書 2020970304000811

UL數據

SCCR 100 kA (500 V AC（保險絲：30 A CC級/30 A J級（高容錯））)

5 kA (500 V AC（保險絲：20 A RK5（標準容錯））)

FLA 2.4 A (500 V AC)

Group installation 20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded)

30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and stranded)

Category code NLDX / NRNT

標準和規范

標準/條例

標準/規程 IEC 60947-1

EN 60947-4-2

IEC 61508

ISO 13849

安裝

安裝類型安裝總線匯流條

DIN導軌安裝

組裝說明可并列安裝，間距請見降低額定值

安裝位置垂直（水平DIN導軌，下電機輸出）

商業數據

訂貨號 2902744

包裝單位 1 pc

***小訂貨量 1 pc

銷售關鍵代碼 CK7452

產品關鍵代碼 CK7452

目錄頁面頁碼37 (C-5-2019)

GTIN 4046356674539

單件重量（含包裝） 426.533 g

單件重量（不含包裝） 350 g

關稅號 8537109090

原產地 DE

產品類型	混合電機起動器
產品系列	CONTACTRON
操作模式	***工作因數

相數	3
電機起動器類型	可逆式起動器
額定條件下的***大功耗	4.4 W
切換頻率	≤ 2 Hz (取決于負載)
***大功率損耗	5.5 W
***小功率損耗	0.88 W
協調類型	2
電源
額定控制電路電源電壓US	24 V DC
控制電源電壓范圍	19.2 V DC ... 30 V DC
額定控制電源電流IS	40 mA
保護電路	浪涌保護
極性保護; 并行極性保護二極管
絕緣特性
額定絕緣電壓	500 V
額定過電壓	6 kV
過電壓等級	III
污染等級	2
控制輸入和控制電源電壓以及輔助電路至主電路的絕緣特性	安全絕緣（IEC 60947-1），適用于 ≤ 300 V AC的工作電壓
安全絕緣（EN 50178），適用于 ≤ 300 V AC的工作電壓
工作電壓300 V AC ... 500 V AC時的基礎隔離 (IEC 60947-1)
安全絕緣（EN 50178），適用于工作電壓300 ... 500 V AC
控制輸入和控制電源電壓至輔助電路之間的絕緣特性	安全絕緣（IEC 60947-1），≤ 300 V AC的輔助電路中
安全絕緣（EN 50178），≤ 300 V AC的輔助電路中

控制
輸入名稱	控制輸入右側/左側
額定操作電壓UC	24 V DC
觸發電壓范圍	19.2 V DC ... 30 V DC
額定操作電流IC	5 mA
開關閾值	9.6 V (“0”信號)
19.2 V (“1”信號)
開關電平	< 5 V DC (用于急停)
典型關閉時間	< 30 ms
保護電路	極性保護

交流輸出
額定工作電壓Ue	500 V AC
工作電壓范圍	42 V AC ... 550 V AC
干線頻率	50/60 Hz
負載電流范圍	180 mA ... 2.4 A (參見衰減曲線)
符合IEC 60947-4-2標準的動作特性	10A級
冷卻時間	20 min. (用于自動復位)
漏電流	0 mA
保護電路	浪涌保護; 壓敏電阻
短路保護; 保險絲
確認輸出
注意事項	確認：浮動轉換觸點，信號觸點
觸點類型	1 個轉換觸點
符合IEC 60947-5-1標準要求的開關容量	3 A (230 V, AC15)
2 A (24 V, DC13)

控制回路
連接方式	螺釘連接
剝線長度	8 mm
螺紋	M3
剛性導線橫截面	0.2 mm² ... 2.5 mm²
柔性導線橫截面	0.2 mm² ... 2.5 mm²
可連接導向橫截面 AWG	24 ... 14
緊固扭矩	0.5 Nm ... 0.6 Nm
5 lbf-in. ... 7 lbf-in.
負載電路
連接方式	螺釘連接
剝線長度	8 mm
螺紋	M3
剛性導線橫截面	0.2 mm² ... 2.5 mm²
柔性導線橫截面	0.2 mm² ... 2.5 mm²
可連接導向橫截面 AWG	24 ... 14
緊固扭矩	0.5 Nm ... 0.6 Nm
5 lbf-in. ... 7 lbf-in.

狀態顯示	LED 黃色
工作電壓顯示	綠色LED
錯誤指示	紅色LED

寬度	22.5 mm
高度	160 mm
深度	114.5 mm

阻燃等級，符合UL 94	V0 (外殼)

環境條件
保護等級	IP20
環境溫度（運行）	-25 °C ... 70 °C (注意降低值)
環境溫度（存放/運輸）	-40 °C ... 80 °C
海拔	≤ 2000 m

ATEX
標識	II (2) G [Ex e] [Ex d] [Ex px]
II (2) D [Ex t] [Ex p]
證書	PTB 12 ATEX 3004
UL認證
證書	NLDX.E228652
Safety Integrity Level (SIL, IEC 61508)
標識	≤ 3
注意	安全關斷
Safety Integrity Level (SIL, IEC 61508)
標識	2
注意	電機保護
Performance Level (ISO 13849)
標識	e
注意	安全關斷
類別(ISO 13849)
標識	≤ 3
注意	安全關斷
CCC
標識	GB/T 14048.6-2016
證書	2020970304000811
UL數據
SCCR	100 kA (500 V AC（保險絲：30 A CC級/30 A J級（高容錯））)
5 kA (500 V AC（保險絲：20 A RK5（標準容錯））)
FLA	2.4 A (500 V AC)
Group installation	20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded)
30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and stranded)
Category code	NLDX / NRNT

標準/條例
標準/規程	IEC 60947-1
EN 60947-4-2
IEC 61508
ISO 13849

安裝類型	安裝總線匯流條
DIN導軌安裝
組裝說明	可并列安裝，間距請見降低額定值
安裝位置	垂直（水平DIN導軌，下電機輸出）

訂貨號	2902744
包裝單位	1 pc
***小訂貨量	1 pc
銷售關鍵代碼	CK7452
產品關鍵代碼	CK7452
目錄頁面	頁碼37 (C-5-2019)
GTIN	4046356674539
單件重量（含包裝）	426.533 g
單件重量（不含包裝）	350 g
關稅號	8537109090
原產地	DE
