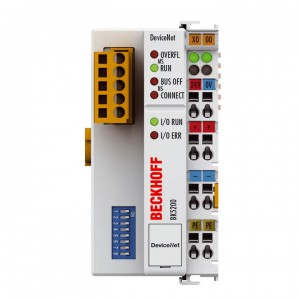

倍福BK5200 | DeviceNet 總線耦合器

BK5200 總線耦合器將 DeviceNet 總線系統連接到電子端子塊，可以以模塊化方式進行擴展。一臺設備由 1 個總線耦合器、***多 64 個任意數量的端子和 1 個終端端子組成。

總線耦合器基于 CAN 協議運行。總線耦合器所依據的 DeviceNet 標準允許在一個網絡中運行不同的 DeviceNet 設備。DeviceNet 基于通信對象的定義，用于交換來自特別面向自動化技術的傳感器/執行器區域的數據。

可以使用 KS2000 配置集在 PC 上對總線耦合器和總線端子模塊進行參數化。無需 KS2000 也可進行調試。相應的 EDS 數據文件可用于 DeviceNet 配置工具。

產品狀態：

定期交付（不建議用于新項目）| 推薦替代品：BK5220

技術數據	BK5200
巴士總站數量	64
***大限度。現場總線字節數	512 字節輸入和 512 字節輸出
數字外設信號	512 個輸入/輸出
模擬外設信號	256 個輸入/輸出
配置可能性	通過KS2000或控制器
數據傳輸率	通過撥碼開關
總線接口	包含 1 個開放式可插拔連接器，5 針
數據傳輸介質	帶電源的屏蔽絞合銅線，5 針
電源	24 V DC (-15%/+20%)，通過總線電纜 11…25 V（符合 DeviceNet 規范）
輸入電流	70 mA +（總 K 總線電流）/4，***大 500 mA
啟動電流	約。2.5倍連續電流
推薦保險絲	≤10A
K-bus 電流供應	1750毫安
電源觸點	*大限度。24 V 直流/*大 10A
電氣隔離	500 V（電源觸點/總線耦合器電源電壓）
操作模式	位選通、輪詢、循環、狀態改變 (COS)
設備網類型	通訊適配器
重量	約。150克
工作/儲存溫度	0…+55°C/-25…+85°C
相對濕度	95%，無凝結
抗振動/抗沖擊	符合 EN 60068-2-6/EN 60068-2-27
EMC 抗擾度/輻射	符合 EN 61000-6-2/EN 61000-6-4
保護。額定值/安裝位置	IP20/變量
批準/標志	CE、UL、ATEX、IECEx
防爆標志	ATEX：II 3 G Ex ec IIC T4 Gc IECEx：Ex ec IIC T4 Gc
