全球貿易項目代碼 4013364133631, 海關關稅號: 85363090, 總重: 268.20 g, 包裝單位: 1.00 件

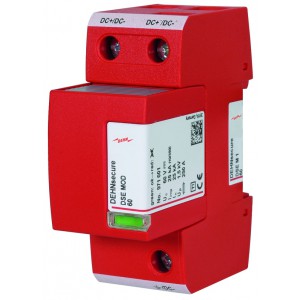

DEHNsecure M 1 220 是一款能量協調的雷電流保護器
單極模塊化能量協調雷電流保護器，2模寬度
適用于直流應用
依據EN 61643-11，1級SPD
適用于直流電路的火花間隙技術
故障指示
直流***大持續工作電壓：220 V
電壓保護水平： ≤ 2.5 kV
雷電沖擊電流(10/350)： 25 kA
直流續流遮斷能力：25 kA
依據IEC 62305-4可與其它DEHN紅線產品能量協調使用
制造商： DEHN
型號: DSE M 1 220
貨號: 971120
其他類似產品
技術參數
| SPD依據EN 61643-11/...IEC 61643-11 |
1級 / I級 |
| 直流***大持續工作電壓 (UC ) |
220 V |
| 雷電沖擊電流(10/350 μs) (Iimp ) |
25 kA |
| 比能量 (W/R) |
156.25 kJ/ohms |
| 標稱放電電流(8/20 μs) (In ) |
25 kA |
| 電壓保護水平 (UP ) |
≤ 2.5 kV |
| 與DEHNguard能量協調 (線纜長度 ≥ 1 m) |
DG SE DC 550（貨號 972 130） |
| 響應時間 (tA ) |
≤ 100 ns |
| 直流***大后備熔絲時短路耐受能力 (ISCCR ) |
25 kA |
| 直流***大后備熔絲 |
250 A gL |
| ***大后備熔絲 (DC+/DC- -> DC+'/DC-') |
125 A gL |
| 工作溫度范圍 (并聯) (TUP ) |
-40 °C ... +80 °C |
| 工作溫度范圍 (串聯) (TUS ) |
-40 °C ... +60 °C |
| 工作狀態/故障指示 |
綠 / 紅 |
| 端口數 |
1 |
| ***小安裝導線截面積 (DC+/DC-, DC+'/DC-',9/DC-) |
10 mm2 單股線/軟線 |
| ***大安裝導線截面積 (DC+/DC-,9/DC-) |
50 mm2 多股線 / 35 mm2 軟線 |
| ***大安裝導線截面積 (DC+'/DC-') |
35 mm2 多股線 / 25 mm2 軟線 |
| 安裝方式 |
35 mm DIN 軌，依據 EN 60715 |
| 外殼材質 |
紅色熱塑性材料，UL 94 V-0 |
| 安裝地點 |
室內 |
| 防護等級 |
IP 20 |
| 尺寸 |
2 模數，DIN 43880 |
| 附加技術參數： |
用于安全照明系統 |
| – 交直流均適用 |
否 |
