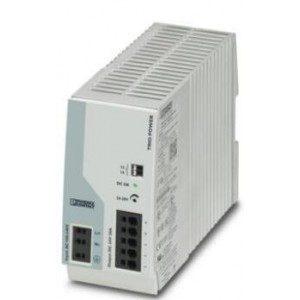

菲尼克斯電源 TRIO-PS-2G/1AC/24DC/20 - 電源
點擊圖片查看原圖
品牌： 菲尼克斯
品牌： 菲尼克斯 電源
單價： 面議
所在地： 上海
有效期至： 長期有效
最后更新： 2024-06-09 11:36
瀏覽次數： 272
詢價
店鋪基本資料信息

 產品詳細說明

菲尼克斯電源

菲尼克斯電氣電源為您的應用可靠供電。我們的電源產品種類豐富，適合各類應用需求。DIN導軌安裝式電源提供不同設計、功率和功能的產品。這些產品針對不同行業要求進行優化調整，尤為適用于汽車、機械制造、過程技術及造船等多種行業。

菲尼克斯標準功能型電源

TRIO POWER電源采用緊湊型設計，操作簡單并且配備智能的診斷功能�？蛇x裝的集成斷路器使TRIO POWER成為機械和系統制造領域的全能型產品，并可確保高系統可用性。

TRIO-PS-2G/1AC/24DC/20 - 電源
2903151

采用直插式連接的TRIO POWER開關電源，適于DIN導軌安裝，單相輸入，輸出：24 V DC/20 A



產品詳情



提供標準功能性的TRIO POWER電源
帶插拔式接口的TRIO POWER電源產品是機械制造業的理想選擇。單相和三相模塊的所有功能和節省空間的設計協調地集于一身，可滿足***苛刻的要求。采用堅固的電氣和機械設計，這種電源可在**的環境條件下確保所有負載的供電。

交流電運行
網絡類型 星形網絡
額定輸入電壓范圍 100 V AC ... 240 V AC
輸入電壓范圍 100 V AC ... 240 V AC -15 % ... +10 %
***大介電強度 ≤ 300 V AC 15 s
國家電網典型電壓 120 V AC
230 V AC
電源電壓的電壓類型 AC/DC
沖擊電流 ≤ 20 A (典型)
沖擊電流積分 (I2t) < 0.9 A2s
電涌電流限值 典型值 20 A (1 ms后)
AC頻率范圍 50 Hz ... 60 Hz ±10 %
電網緩沖時間 典型值 10 ms (120 V AC)
典型值 15 ms (230 V AC)
電耗量 5.6 A (100 V AC)
4.3 A (120 V AC)
2.4 A (230 V AC)
2.4 A (240 V AC)
額定功耗 534.7 VA
保護電路 瞬態電涌保護; 壓敏電阻
功率因數（cos phi） 0.98
典型響應時間 < 1 s
輸入熔斷器 10 A (內置（設備保護）)
推薦使用的輸入保護斷路器 10 A ... 16 A (特性B、C、D、K)
PE放電電流 < 3.5 mA
功率因素 > 0.9 (120 V AC)
> 0.9 (230 V AC)
直流電運行
額定輸入電壓范圍 110 V DC ... 250 V DC
輸入電壓范圍 110 V DC ... 250 V DC ±10 %
運行中擴展輸入電壓范圍 > 99 V DC
接通電壓 ≥ 96 V DC
關閉電壓 < 95 V DC
電網緩沖時間 > 15 ms (230 V AC)
電耗量 4.9 A (110 V DC)
2.1 A (250 V DC)
效率 典型值 91.4 % (120 V AC)
典型值 92.9 % (230 V AC)
輸出特性 U/I with dynamic load reserve
額定輸出電壓 24 V DC ±1 %
輸出電壓（USet）的設置范圍 24 V DC ... 28 V DC (> 24 V DC，穩定容量限制)
額定輸出電流（IN） 20 A
Dynamic Boost (IDyn.Boost) 30 A (5 s)
衰減 > 60 °C ... 70 °C (2.5 %/K)
功率因素 > 0.9 (120 V AC)
> 0.9 (230 V AC)
反饋電壓電阻 ≤ 35 V DC
輸出端處的過電壓保護 (OVP) ≤ 30 V DC
控制偏差 < 1 % (負載的變化，靜態10 % ... 90 %)
< 3 % (動態負載變化10 % ... 90 %，10 Hz)
< 0.1 % (輸入電壓的變化范圍為±10 %)
殘波 < 100 mVSS (額定值)
防短路保護 是
防空轉 是
輸出功率 480 W
720 W
***大空載功耗 < 2.9 W (120 V AC)
< 2.8 W (230 V AC)
***大額定負載功率損耗 < 44.8 W (120 V AC)
< 36.8 W (230 V AC)
上升時間 20 ms (UOUT (10 % ... 90 %))
并連 是，用于冗余和增加容量
串連 是
信號: DC OK
連續負載電流 100 mA
信號 繼電器13/14
缺省(值) 閉合
數字量 30 V AC 30 V DC 100 mA
輸入
連接方式 直插式連接
剛性導線***小橫截面 0.2 mm²
剛性導線***大橫截面 4 mm²
柔性導線***小橫截面 0.2 mm²
柔性導線***大橫截面 2.5 mm²
單條導線/接線點，柔性，帶套管，***小 0.2 mm²
單條導線/接線點，柔性，帶套管，***大 2.5 mm²
***小導線橫截面AWG 24
***大導線橫截面AWG 12
剝線長度 10 mm
輸出
連接方式 直插式連接
剛性導線***小橫截面 0.2 mm²
剛性導線***大橫截面 10 mm²
柔性導線***小橫截面 0.2 mm²
柔性導線***大橫截面 6 mm²
單條導線/接線點，柔性，帶套管，***小 0.2 mm²
單條導線/接線點，柔性，帶套管，***大 6 mm²
***小導線橫截面AWG 24
***大導線橫截面AWG 8
剝線長度 15 mm
信號
連接方式 直插式連接
剛性導線***小橫截面 0.2 mm²
剛性導線***大橫截面 1.5 mm²
柔性導線***小橫截面 0.2 mm²
柔性導線***大橫截面 1.5 mm²
單條導線/接線點，柔性，帶套管，***小 0.2 mm²
單條導線/接線點，柔性，帶套管，***大 1.5 mm²
***小導線橫截面AWG 24
***大導線橫截面AWG 16
剝線長度 8 mm
信號類型 LED
遙信報警觸點
信號輸出: LED狀態顯示
信號分配 DC OK
狀態顯示 LED
顏色 綠色
DC OK UOUT > 0.9 x UN (UN = 24 V DC)
相數 1.00
絕緣電壓輸入／輸出 3 kV AC (類型測試)
1.5 kV AC (常規測試)
產品類型 電源
產品系列 TRIO POWER
MTBF (IEC 61709, SN 29500) > 1800000 h (25 °C)
> 1000000 h (40 °C)
> 480000 h (60 °C)
絕緣特性
保護等級 I (在關閉的控制柜中)
污染等級 2
寬度 68 mm
高度 130 mm
深度 160 mm
安裝尺寸
左側/右側安裝距離 0 mm / 0 mm
頂部/底部安裝距離 50 mm / 50 mm
安裝類型 DIN導軌安裝
組裝說明 可并排安裝：水平間距0 mm (≤ 40 °C) 10 mm (≤ 70 °C)，垂直間距50 mm
安裝位置 水平DIN導軌NS35，EN60715
帶保護涂層 否
阻燃等級符合UL 94標準（殼體/接線端子） V0
外殼材料 金屬
外殼類型 鋁 (AlMg3)
蓋罩型號 聚碳酸酯
環境條件
保護等級 IP20
環境溫度（運行） -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
環境溫度（存放/運輸） -40 °C ... 85 °C
環境溫度（調試類型測試） -40 °C
***大高度 ≤ 4000 m (> 2000 m，衰減: 10 %/1000 m)
氣候等級 3K3（符合EN 60721標準）
允許的***大相對濕度（操作） ≤ 95 % (25 °C 時，無冷凝)
電擊 18 ms，30g，在每個空間方向（符合IEC 60068-2-27）
振動（操作） < 15 Hz， 振幅±2.5 mm （符合IEC 60068-2-6）
15 Hz ... 150 Hz, 4g, 90 min.
軌道應用 EN 50121-4
標準——電源安裝中所用的電子設備以及在電源安裝中電子設備的組裝 EN 50178/VDE 0160 (PELV)
標準——主協波電流限值 EN 61000-3-2
標準——電氣安全 IEC 60950-1/VDE 0805 (SELV)
標準——安全超低電壓 IEC 60950-1 (SELV) 和 EN 60204-1 (PELV)
標準——安全絕緣 DIN VDE 0100-410
標準 —— 變壓器安全 EN 61558-2-16（只限電氣間隙及爬電距離）
造船工業許可 DNV GL
UL認證 UL Listed UL 508
UL/C-UL，隸屬UL 60950-1
UL ANSI/ISA-12.12.01 I級，Ⅱ類，A，B，C，D組（危險區域）
一致性/認證
SIL符合IEC 61508標準 0
低壓指令 符合低電壓指令2014/35/EC
噪音排放的電磁兼容要求 EN 61000-6-3
EN 61000-6-4
抗噪的電磁兼容要求 EN 61000-6-1
EN 61000-6-2
電磁兼容性 符合2014/30/EU電磁兼容指令
傳導性噪聲排放 EN 55016
EN 61000-6-3（B類）
發射干擾 EN 55011 (EN 55022)
噪音輻射 EN 55016
EN 61000-6-3（B類）
諧波電流
頻率范圍 A, B級
閃光器
頻率范圍 0 kHz ... 2 kHz
靜電放電
標準/規程 EN 61000-4-2
靜電放電
觸點放電 6 kV (強度測試4)
空氣放電 8 kV (強度測試4)
備注 標準 A
高頻電磁場
標準/規程 EN 61000-4-3
高頻電磁場
頻率范圍 80 MHz ... 1 GHz
測試場強 10 V/m (強度測試 3)
頻率范圍 1 GHz ... 2 GHz
測試場強 10 V/m (強度測試 3)
頻率范圍 2 GHz ... 3 GHz
測試場強 10 V/m (強度測試 3)
備注 標準 A
快速瞬態（脈沖）
標準/規程 EN 61000-4-4
快速瞬態（脈沖）
輸入 4 kV (強度測試4 - 非對稱)
輸出 2 kV (強度測試3 - 非對稱)
信號 1 kV (強度測試2 - 非對稱)
備注 標準 A
電涌電壓負載（電涌）
標準/規程 EN 61000-4-5
電涌電壓負載（電涌）
輸入 1 kV (強度測試1 - 對稱)
2 kV (強度測試1 - 非對稱)
輸出 0.5 kV (強度測試1 - 對稱)
0.5 kV (強度測試1 - 非對稱)
信號 1 kV (強度測試2 - 非對稱)
備注 標準 B
傳導干擾
標準/規程 EN 61000-4-6
傳導干擾
輸入／輸出 非對稱
頻率范圍 0.15 MHz ... 80 MHz
備注 標準 A
電壓 10 V (強度測試 3)
輻射干擾
標準/規程 EN 61000-6-3
無線電干擾電壓符合EN 55011標準 EN 55011（EN 55022）B 類，應用領域： 工業和民用
無線電干擾符合EN 55011標準 EN 55011（EN 55022） B類，應用領域： 工業和民用
標準
標準A 規定限度內的正常操作行為。
標準B 可通過設備自我恢復的操作性能臨時性降級。
訂貨號 2903151
包裝單位 1 pc
***小訂貨量 1 pc
銷售關鍵代碼 CMPO13
產品關鍵代碼 CMPO13
目錄頁面 頁碼257 (C-4-2019)
GTIN 4046356960939
單件重量（含包裝） 1,614.1 g
單件重量（不含包裝） 1,474 g
關稅號 8504401400
原產地 CN
