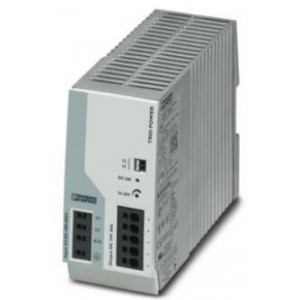

TRIO-PS-2G/3AC/24DC/20 - 電源

2903155

采用直插式連接的TRIO POWER開關電源，適于DIN導軌安裝，三相輸入，輸出：24 V DC/20 A

產品詳情



折疊全部

---

產品描述



提供標準功能性的TRIO POWER電源
帶插拔式接口的TRIO POWER電源產品是機械制造業的理想選擇。單相和三相模塊的所有功能和節省空間的設計協調地集于一身，可滿足***苛刻的要求。采用堅固的電氣和機械設計，這種電源可在**的環境條件下確保所有負載的供電。

---

技術數據



---

輸入數據

交流電運行
網絡類型	星形網絡
額定輸入電壓范圍	3x 400 V AC ... 500 V AC
	2x 400 V AC ... 500 V AC
輸入電壓范圍	3x 400 V AC ... 500 V AC -20 % ... +15 %
	2x 400 V AC ... 500 V AC -10 % ... +15 %
AC輸入電壓范圍	3x 320 V AC ... 575 V AC
國家電網典型電壓	3x 400 V AC
	3x 480 V AC
電源電壓的電壓類型	AC
沖擊電流	≤ 22 A (典型)
沖擊電流積分 (I2t)	≤ 0.5 A2s
AC頻率范圍	50 Hz ... 60 Hz
電網緩沖時間	典型值 10 ms (400 V AC)
	典型值 20 ms (500 V AC)
電耗量	3x 1.2 A (400 V AC)
	3x 1 A (500 V AC)
	2x 2.3 A (400 V AC)
	2x 1.9 A (500 V AC)
額定功耗	822.2 VA
保護電路	瞬態電涌保護; 壓敏電阻
功率因數（cos phi）	0.63
典型響應時間	< 1 s
輸入熔斷器	3.15 A (內置（設備保護）慢熔斷)
推薦使用的輸入保護斷路器	6 A ... 16 A (特性B、C、D、K)
PE放電電流	< 3.5 mA
	< (550 V AC, 60 Hz)

---

輸出數據

效率	> 93 % (400 V AC)
	500 V AC
輸出特性	U/I with dynamic load reserve
額定輸出電壓	24 V DC ±1 %
輸出電壓（USet）的設置范圍	24 V DC ... 28 V DC (> 24 V DC，穩定容量限制)
額定輸出電流（IN）	20 A
Dynamic Boost (IDyn.Boost)	30 A (5 s)
衰減	> 60 °C ... 70 °C (2.5 %/K)
輸出端處的過電壓保護 (OVP)	≤ 30 V DC
控制偏差	< 1 % (負載的變化，靜態10 % ... 90 %)
	< 3 % (動態負載變化10 % ... 90 %，10 Hz)
	< 0.1 % (輸入電壓的變化范圍為±10 %)
殘波	≤ 20 mVSS
防短路保護	是
防空轉	是
輸出功率	480 W
	720 W
***大空載功耗	< 1.2 W (400 V AC)
***大額定負載功率損耗	< 38 W (480 V AC)
上升時間	≤ 120 ms (UOUT (10 % ... 90 %))
并連	是，用于冗余和增加容量
串連	是
信號: DC OK
連續負載電流	100 mA
信號 繼電器13/14
缺省(值)	閉合
數字量	30 V AC 30 V DC 100 mA

---

連接數據

輸入
連接方式	直插式連接
剛性導線***小橫截面	0.2 mm²
剛性導線***大橫截面	4 mm²
柔性導線***小橫截面	0.2 mm²
柔性導線***大橫截面	2.5 mm²
單條導線/接線點，柔性，帶套管，***小	0.2 mm²
單條導線/接線點，柔性，帶套管，***大	2.5 mm²
***小導線橫截面AWG	24
***大導線橫截面AWG	12
剝線長度	10 mm
輸出
連接方式	直插式連接
剛性導線***小橫截面	0.2 mm²
剛性導線***大橫截面	10 mm²
柔性導線***小橫截面	0.2 mm²
柔性導線***大橫截面	6 mm²
單條導線/接線點，柔性，帶套管，***小	0.2 mm²
單條導線/接線點，柔性，帶套管，***大	6 mm²
***小導線橫截面AWG	24
***大導線橫截面AWG	8
剝線長度	15 mm
信號
連接方式	直插式連接
剛性導線***小橫截面	0.2 mm²
剛性導線***大橫截面	1.5 mm²
柔性導線***小橫截面	0.2 mm²
柔性導線***大橫截面	1.5 mm²
單條導線/接線點，柔性，帶套管，***小	0.2 mm²
單條導線/接線點，柔性，帶套管，***大	1.5 mm²
***小導線橫截面AWG	24
***大導線橫截面AWG	16
剝線長度	8 mm

---

信號處理

信號類型	LED
	遙信報警觸點
信號輸出: LED狀態顯示
信號分配	DC OK
狀態顯示	LED
顏色	綠色
DC OK	UOUT > 0.9 x UN (UN = 24 V DC)

---

電氣特性

相數	3.00
絕緣電壓輸入／輸出	3 kV AC (類型測試)
	1.5 kV AC (常規測試)

---

產品屬性

產品類型	電源
產品系列	TRIO POWER
MTBF (IEC 61709, SN 29500)	> 1800000 h (25 °C)
	> 1100000 h (40 °C)
	> 510000 h (60 °C)
絕緣特性
保護等級	I (在關閉的控制柜中)
污染等級	2

---

尺寸

寬度	65 mm
高度	130 mm
深度	160 mm
安裝尺寸
左側/右側安裝距離	0 mm / 0 mm
頂部/底部安裝距離	50 mm / 50 mm

---

安裝

安裝類型	DIN導軌安裝
組裝說明	可并排安裝：水平間距0 mm (≤ 40 °C) 10 mm (≤ 70 °C)，垂直間距50 mm
安裝位置	水平DIN導軌NS35，EN60715
帶保護涂層	否

---

材料規格

阻燃等級符合UL 94標準（殼體/接線端子）	V0
外殼材料	金屬
外殼類型	鋁 (AlMg3)
蓋罩型號	聚碳酸酯

---

環境和真實條件

環境條件
保護等級	IP20
環境溫度（運行）	-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
環境溫度（存放/運輸）	-40 °C ... 85 °C
環境溫度（調試類型測試）	-40 °C
***大高度	≤ 5000 m (> 2000 m，衰減: 10 %/1000 m)
氣候等級	3K3（符合EN 60721標準）
允許的***大相對濕度（操作）	≤ 95 % (25 °C 時，無冷凝)
電擊	18 ms，30g，在每個空間方向（符合IEC 60068-2-27）
振動（操作）	< 15 Hz， 振幅±2.5 mm （符合IEC 60068-2-6）
	15 Hz ... 150 Hz, 4g, 90 min.

---

標準和規范

軌道應用	EN 50121-4
標準——電源安裝中所用的電子設備以及在電源安裝中電子設備的組裝	EN 50178/VDE 0160 (PELV)
標準——主協波電流限值	EN 61000-3-2
標準——電氣安全	IEC 62368-1 (SELV)
標準——安全超低電壓	IEC 62368-1 (SELV) und EN 60204-1 (PELV)
標準——安全絕緣	DIN VDE 0100-410
標準 —— 變壓器安全	EN 61558-2-16（只限電氣間隙及爬電距離）

---

認證

造船工業許可	GL適用于
UL認證	UL Listed UL 508
	UL/C-UL，隸屬UL 60950-1
一致性/認證
SIL符合IEC 61508標準	0

---

電磁兼容數據

低壓指令	符合低電壓指令2014/35/EC
噪音排放的電磁兼容要求	EN 61000-6-3
	EN 61000-6-4
抗噪的電磁兼容要求	EN 61000-6-1
	EN 61000-6-2
電磁兼容性	符合2014/30/EU電磁兼容指令
傳導性噪聲排放	EN 55016
	EN 61000-6-3（B類）
發射干擾	EN 55011 (EN 55022)
噪音輻射	EN 55016
	EN 61000-6-3（B類）
諧波電流
頻率范圍	A, B級
閃光器
頻率范圍	0 kHz ... 2 kHz
靜電放電
標準/規程	EN 61000-4-2
靜電放電
觸點放電	6 kV (強度測試4)
空氣放電	8 kV (強度測試4)
備注	標準 A
高頻電磁場
標準/規程	EN 61000-4-3
高頻電磁場
頻率范圍	80 MHz ... 6 GHz
測試場強	10 V/m (強度測試 3)
備注	標準 A
快速瞬態（脈沖）
標準/規程	EN 61000-4-4
快速瞬態（脈沖）
輸入	4 kV (強度測試4 - 非對稱)
輸出	2 kV (強度測試3 - 非對稱)
信號	1 kV (強度測試2 - 非對稱)
備注	標準 A
電涌電壓負載（電涌）
標準/規程	EN 61000-4-5
電涌電壓負載（電涌）
輸入	1 kV (強度測試1 - 對稱)
	2 kV (強度測試1 - 非對稱)
輸出	0.5 kV (強度測試1 - 對稱)
	0.5 kV (強度測試1 - 非對稱)
信號	1 kV (強度測試2 - 非對稱)
備注	標準 B
傳導干擾
標準/規程	EN 61000-4-6
傳導干擾
輸入／輸出	非對稱
頻率范圍	0.15 MHz ... 80 MHz
備注	標準 A
電壓	10 V (強度測試 3)
壓降
標準/規程	EN 61000-4-11
電壓	230 V AC
頻率	50 Hz
壓降	70 %
時間段數量	25 周期
附加信息	強度測試2
備注	標準 A
壓降	40 %
時間段數量	10 周期
附加信息	強度測試2
備注	標準 A
壓降	0 %
時間段數量	1 周期
附加信息	強度測試2
備注	標準 A
輻射干擾
標準/規程	EN 61000-6-3
無線電干擾電壓符合EN 55011標準	EN 55011（EN 55022）B 類，應用領域： 工業和民用
無線電干擾符合EN 55011標準	EN 55011（EN 55022） B類，應用領域： 工業和民用
標準
標準A	規定限度內的正常操作行為。
標準B	可通過設備自我恢復的操作性能臨時性降級。

---

商業數據



訂貨號	2903155
包裝單位	1 pc
***小訂貨量	1 pc
銷售關鍵代碼	CMPO33
產品關鍵代碼	CMPO33
目錄頁面	頁碼259 (C-4-2019)
GTIN	4046356960861
單件重量（含包裝）	1,686 g
單件重量（不含包裝）	1,475 g
關稅號	8504401990
原產地	CN
