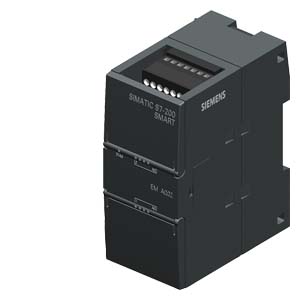

SIEMENS/西門子 S7-200 SMART 6ES7288-3AQ02-0AA0

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

		SIMATIC S7-200 SMART，模擬輸出 SM AQ02，2 AO， +/-10V，11 Bit 分辨率，或 4-20mA，10 Bit 分辨率
一般信息
產品類型標志		SM AQ02，AQ 2x11 bit
運行中的 CiR 配置
可在 RUN 模式下更改參數分配		否
電源電壓
電源的電壓類型		DC
額定值 (DC)		24 V; -15 / +20 %
允許范圍，下限 (DC)		20.4 V
允許范圍，上限 (DC)		28.8 V
輸入電流
耗用電流，典型值		50 mA
來自背板總線 DC 5 V，典型值		80 mA
功率損失
功率損失，典型值		1.5 W
模擬輸入
模擬輸入端數量		0
模擬輸出
模擬輸出端數量		2; 電流或電壓
輸出范圍，電壓
● -10 V 至 +10 V		是
輸出范圍，電流
● 0 至 20 mA		是
負載電阻（在額定輸出范圍內）
● 電壓輸出端的***小值		1 k
● 電流輸出端的***大值		500
輸出端的模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），***大值		11 bit
● 同步運行模式分辨率（包括超量程）		電壓模式：10 位 + 符號位，電流模式：10 位
報警/診斷/狀態信息
診斷功能		是
診斷
● 電源電壓監控		是
● 斷線		是
● 短路		是
診斷顯示 LED
● 用于輸出端狀態		是
防護等級和防護類別
防護等級 IP		IP20
標準、許可、證書
CE 標記		是
尺寸
寬度		45 mm
高度		100 mm
深度		81 mm
重量
重量，約		147.1 g
