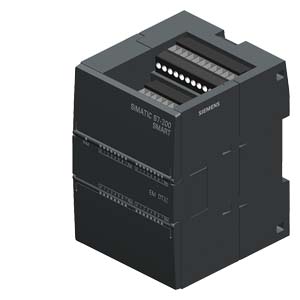

SIMATIC S7-200 SMART， 數字輸入/輸出 SM DT32，16DI/16DO， 16DI 24V DC，灌電流/拉電流， 16DO，晶體管 0.75 A |
| 一般信息 |
| 產品類型標志 |
SM DT32，DI 16x24 VDC，DQ 16x24 VDC/0.75 A |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
20.4 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 輸入電流 |
| 來自背板總線 DC 5 V，典型值 |
170 mA; 5 V DC 來自 CPU 模塊 |
| 數字輸入 |
| 數字輸入端數量 |
16 |
| ● 在組件中 |
2 |
| 輸入端的并聯開關 |
是 |
| 輸入特性符合 IEC 61131，類型 1 |
是 |
| 可同時控制的輸入端數量 |
| 水平安裝位置 |
| — ***高可達 50 ℃，***大值 |
16 |
| 垂直安裝位置 |
| — ***高可達 40 ℃，***大值 |
16 |
| 輸入電壓 |
| ● 輸入電壓類型 |
DC |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0” |
< 5 V DC |
| ● 對于信號“1” |
+15 至 +30 V |
| 輸入電流 |
| ● 對于信號“0”，***大值（允許的閉路電流） |
1 mA |
| ● 對于信號 “1”，***小值 |
2.5 mA |
| ● 對于信號“1”，***大值 |
5 mA |
| ● 對于信號“1”，典型值 |
4 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 從“0”到“1”時，***大值 |
200 µs |
| — 從“1”到“0”時，***大值 |
200 µs |
| 導線長度 |
| ● 屏蔽，***大值 |
500 m |
| ● 未屏蔽，***大值 |
300 m |
| 數字輸出 |
| 數字輸出端數量 |
16 |
| ● 在組件中 |
3 |
| M 開關 |
否 |
| P 開關 |
是 |
| 短路保護 |
否 |
| 輸出端的通斷能力 |
| ● 電阻負載時的***大值 |
0.75 A |
| ● 照明負載時的***大值 |
5 W |
| 輸出電壓 |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0”的***大值 |
0.1 V |
| ● 對于信號 “1”，***小值 |
20 V |
| ● 對于信號“1”，***大值 |
28.8 V; ***大值與輸入源 L+ 一致 |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
0.75 A |
| 電阻負載時的輸出延遲 |
| ● 從 “0” 到“1”，***大值 |
50 µs |
| ● 從 ”1” 到“0”，***大值 |
200 µs |
| 兩個輸出端并聯 |
| ● 用于邏輯連接 |
是; 只有同組輸出 |
| ● 用于增加功率 |
是; 可能（只有同組輸出） |
| ● 用于冗余控制負載 |
是; 只有同組輸出 |
| 輸出端的總電流（每組） |
| 所有安裝位置 |
| — ***高可達 40 ℃，***大值 |
6 A; 對于 8 個點為一組的情況，電流為 6 A；對于 4 個點為一組的情況，電流為 3A |
| 水平安裝位置 |
| — ***高可達 50 ℃，***大值 |
6 A; 對于 8 個點為一組的情況，電流為 6 A；對于 4 個點為一組的情況，電流為 3A |
| 垂直安裝位置 |
| — ***高可達 40 ℃，***大值 |
6 A; 對于 8 個點為一組的情況，電流為 6 A；對于 4 個點為一組的情況，電流為 3A |
| 所有其他安裝位置 |
| — ***高可達 40 ℃，***大值 |
6 A; 對于 8 個點為一組的情況，電流為 6 A；對于 4 個點為一組的情況，電流為 3A |
| 報警/診斷/狀態信息 |
| 診斷顯示 LED |
| ● 用于輸入端狀態 |
是 |
| ● 用于輸出端狀態 |
是 |
| 電位隔離 |
| 數字輸入電位隔離 |
| ● 在通道之間 |
是; 光電耦合器 |
| 數字輸出電位隔離 |
| ● 在通道之間 |
是; 光電耦合器 |
| 絕緣 |
| 絕緣測試，使用 |
500V AC 持續 1 分鐘 |
| EMV |
| 抗靜態放電干擾的能力 |
| ● 抗靜態放電干擾的能力符合 IEC 61000-4-2 |
是; ±4 kV 接觸放電（符合 IEC 801-2/IEC 1000-4-2；ESD）；±8 kV 空氣放電（符合 IEC 801-2/IEC 1000-4-2；ESD） |
| — 空氣放電時的試驗電壓 |
8 kV |
| — 接觸放電時的試驗電壓 |
4 kV |
| 針對高頻電磁場的抗干擾能力 |
| ● 針對高頻射線的抗干擾性，符合 IEC 61000-4-3 |
是 |
| — 高頻輻射的頻率范圍 |
80 到 1000 MHz，10 V/m，1.4 到 2.0 GHz，3 V/m，2.0 到 2.7 GHz，1 V/m（87 MHz 到 187 MHz，174 MHz 到 230 MHz 以及 470 MHz 到 790 MHz 的范圍內： 3V/m） |
| 與導線相關的抗干擾能力 |
| ● 電源導線的抗干擾能力符合 IEC 61000-4-4 |
是; 2 kV 符合 IEC 61000-4-4，脈沖 |
| ● 信號導線的抗干擾能力，符合 IEC 61000-4-4 |
是; ±2 kV 符合 IEC 61000-4-4，脈沖 |
| 針對沖擊電壓的抗干擾能力（浪涌） |
| ● 電源導線的抗干擾能力符合 IEC 61000-4-5 |
是; 帶有前置保護元件 |
| ● 非對稱耦合 |
|
| — 電源導線上的試驗電壓 |
2 kV |
| — 信號導線（大于 30 米）上的試驗電壓 |
2 kV |
| 針對通過高頻場引起的導線干擾量的抗干擾能力 |
| ● 針對高頻饋電的抗干擾性，符合 IEC 61000-4-6 |
是 |
| ● 針對高頻射線的抗干擾性，符合 IEC 61000-4-6 |
是; 10 V/m，附帶 80 % 調幅 1 kHz |
| — 9 kHz ... 80 MHz 范圍內在 80% 的 1KHz 調幅下的試驗電壓 |
10 V |
| 依據 EN 55 011 標準抑制無線電干擾輻射 |
| ● 無線電輻射干擾 |
發射干擾符合 EN 50081-2，依據 EN 55011 檢測，等級 A，組 1 |
| ● 極限值等級 A 適用于工業領域中的應用 |
是 |
| 防護等級和防護類別 |
| 防護等級 IP |
IP20 |
| 標準、許可、證書 |
| CE 標記 |
是 |
| 尺寸 |
| 寬度 |
70 mm |
| 高度 |
100 mm |
| 深度 |
81 mm |
| 重量 |
| 重量，約 |
257.3 g |
