菲尼克斯微型接線端子 MPT 1,5/S
點擊圖片查看原圖
品牌： 菲尼克斯 接線端子
單價： 面議
所在地： 上海
有效期至： 長期有效
最后更新： 2024-06-09 11:36
瀏覽次數： 268
詢價
店鋪基本資料信息

 產品詳細說明

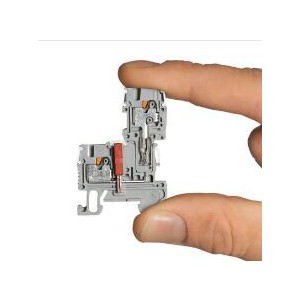

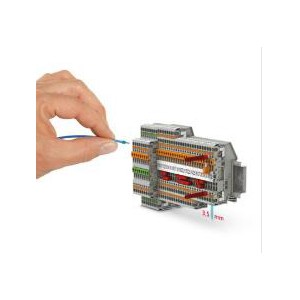

微型接線端子

微型接線端子可以滿足機械制造、開關設備和控制柜制造中日益增加的小型化需求。盡管尺寸很小，但這些接線端子仍可使用CLIPLINE complete系統的標準橋接件、標識和測試附件。

MPT 1,5/S - 微型直通式接線端子
3248100

微型直通式接線端子， 標稱工作電壓: 500 V， 額定電流: 17.5 A， 連接量: 2， 接線方式: 直插式連接， ***層， 額定接線容量: 1.5 mm2， 橫截面: 0.14 mm2 - 1.5 mm2， 安裝方式: NS 15， 顏色: 灰色

產品詳情


產品類型 微型連接器
應用領域 鐵路工業
機械工程
工廠工程
連接量 2
行數 1
電位 1
絕緣特性
過電壓類別 III
污染等級 3
額定浪涌電壓 6 kV
額定條件下的***大功耗 0.56 W
每層的連接數量 2
額定橫截面 1.5 mm²
***層
剝線長度 8 mm ... 10 mm
塞規 A1 / B1
連接符合標準 IEC 60947-7-1
剛性導線橫截面 0.14 mm² ... 1.5 mm²
橫截面 AWG 26 ... 16 (按IEC標準修訂)
柔性導線橫截面 0.14 mm² ... 1.5 mm²
導線橫截面，柔性[AWG] 26 ... 16 (按IEC標準修訂)
柔性導線橫截面（套管不帶塑料絕緣管） 0.14 mm² ... 1.5 mm²
柔性導線橫截面（帶塑料絕緣管的套管） 0.14 mm² ... 1 mm²
標稱電流 17.5 A
***大負載電流 17.5 A
額定電壓 500 V
額定橫截面 1.5 mm²
***層 直接插拔式連接橫截面
剛性導線橫截面 0.25 mm² ... 1.5 mm²
柔性導線橫截面（套管不帶塑料絕緣管） 0.34 mm² ... 1.5 mm²
柔性導線橫截面（帶塑料絕緣管的套管） 0.34 mm² ... 1 mm²
額定參數 (ATEX/IECEx)
標識  II 2 GD  Ex eb IIC Gb
工作溫度范圍 -60 °C ... 110 °C
Ex認證附件 3248120 D-MPT 1,5/S
1204504 SZF 0-0,4X2,5
3022263 CLIPFIX 15
橋接列表 插入式橋接件 / FBS 2-3,5 / 3213014
插入式橋接件 / FBS 3-3,5 / 3213027
插入式橋接件 / FBS 4-3,5 / 3213030
插入式橋接件 / FBS 5-3,5 / 3213043
插入式橋接件 / FBS 10-3,5 / 3213056
插入式橋接件 / FBS 20-3,5 / 3213069
橋接數據 14.5 A / 1.5 mm²
防爆溫度上升 40 K (14.5 A / 1.5 mm²)
標稱工作電壓 352 V
用于使用橋接件進行橋接 352 V
- 不相鄰的接線端子之間橋接 220 V
- 切割至所需長度的橋接 166 V
- 切割至所需長度的橋接，帶蓋板 352 V
額定絕緣電壓 320 V
輸出 (***)
Ex等級 常規
額定電流 14.5 A
***大負載電流 14.5 A
接觸電阻 1.6 mΩ
Ex 連接數據 概述
額定橫截面 1.5 mm²
額定接線容量AWG 16
剛性接線容量 0.14 mm² ... 1.5 mm²
接線容量AWG 26 ... 16
柔性接線容量 0.14 mm² ... 1.5 mm²
接線容量AWG 26 ... 16
寬度 3.5 mm
端板寬度 2.2 mm
高度 33.55 mm
NS 15深度 28.1 mm
顏色 灰色
阻燃等級，符合UL 94 V0
絕緣材料組 I
絕緣材料 PA
低溫下的靜態絕緣材料應用 -60 °C
絕緣材料的溫度指數（DIN EN 60216-1（VDE 0304-21）） 130 °C
絕緣材料相對溫度指數（電氣，UL 746 B） 130 °C
鐵路車輛的防火保護 (DIN EN 45545-2) R22 HL 1 - HL 3
鐵路車輛的防火保護 (DIN EN 45545-2) R23 HL 1 - HL 3
鐵路車輛的防火保護 (DIN EN 45545-2) R24 HL 1 - HL 3
鐵路車輛的防火保護 (DIN EN 45545-2) R26 HL 1 - HL 3
量熱釋熱NFPA 130 (ASTM E 1354) 28 MJ/kg
表面可燃性NFPA 130 (ASTM E 162) 通過
煙霧比光密度NFPA 130 (ASTM E 662) 通過
煙氣毒性NFPA 130 (SMP 800C) 通過
電涌電壓測試
測試電壓設定值 7.3 kV
結果 已通過測試
溫升測試
溫度上升要求測試 溫度上升 ≤ 45 K
結果 已通過測試
短時耐受電流 1.5 mm² 0.18 kA
結果 已通過測試
工頻耐受電壓
測試電壓設定值 1.89 kV
結果 已通過測試
機械參數
開口式側板 是
機械強度
結果 已通過測試
載體上的附件
DIN導軌/固定支點 NS 15
測試力設定值 1 N
結果 已通過測試
導線損壞和松動測試
導線橫截面／重量 0.14 mm² / 0.2 kg
1.5 mm² / 0.4 kg
結果 已通過測試
老化
溫度循環 192
結果 已通過測試
針焰測試
暴露時間 30 s
結果 已通過測試
振蕩/寬頻帶噪音
規格 DIN EN 50155 (VDE 0115-200):2008-03
頻譜 2類，B級使用壽命測試，在轉向架上進行
頻率 f1 = 5 Hz 到 f2 = 250 Hz
ASD等級 6.12 (m/s²)²/Hz
加速度 3.12g
每軸的測試周期 5 h
測試方向 X-, Y- 與 Z-軸
結果 已通過測試
沖擊
規格 DIN EN 50155 (VDE 0115-200):2008-03
脈沖波形 半弦
加速度 30g
電擊時間 18 毫秒
每個方向的電擊次數 3
測試方向 X-, Y- 與 Z-軸 （正向與負向）
結果 已通過測試
環境條件
環境溫度（運行） -60 °C ... 110 °C (考慮到自加熱在內的工作溫度范圍；有關***高短期工作溫度，請參見電氣特性相對溫度指數)
環境溫度（存放/運輸） -25 °C ... 60 °C (短期內，不超過24 h，-60°C至+70°C)
環境溫度（組裝） -5 °C ... 70 °C
環境溫度（執行） -5 °C ... 70 °C
允許濕度（運行） 20 % ... 90 %
允許濕度（存放/運輸） 30 % ... 70 %
連接符合標準 IEC 60947-7-1
安裝類型 NS 15
訂貨號 3248100
包裝單位 50 pc
***小訂貨量 50 pc
銷售關鍵代碼 BE2261
產品關鍵代碼 BE2261
目錄頁面 頁碼45 (C-1-2019)
GTIN 4046356768719
單件重量（含包裝） 2.956 g
單件重量（不含包裝） 2.913 g
關稅號 8536901900
原產地 PL
