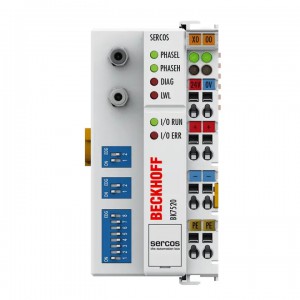

BK7520 總線耦合器將 SERCOS 總線系統與電子端子塊連接起來，可以以模塊化方式進行擴展。一臺單元由 1 個總線耦合器、1 至 64 個任意數量的端子和 1 個末端端子組成。BK7520 借助 K 總線擴展技術，可以將多達 255 個總線端子模塊連接到一個總線耦合器。總線耦合器可識別連接的端子并自動生成輸入/輸出與過程映像字節的從屬關系。

SERCOS 是一種光纖總線，專為在驅動技術中用作驅動器的數字驅動接口而開發。SERCOS 是一種開放式現場總線系統，自 1995 年以來一直遵守?cái)?shù)控機床國際標準 IEC 61491。它廣泛應用于驅動技術領域。

總線由一個主站和多個從站組成。在SERCOS中，大多數從站都是驅動放大器。總線拓?fù)涫且粋�(gè)環形系統，其中***多可以運行 254 個站。傳輸速度為2 和4 Mbaud。BK7520 另外支持 8 和 16 Mbaud。電報基本上分為三種類型。主站 SYNC 電報由所有從站同時接收，并用于同步。主站數據電報也被所有從站接收，并且包含循環數據和服務數據。從站以所謂的驅動器電報的形式發送數據。

參數化也可以通過 SERCOS 接口進行。
