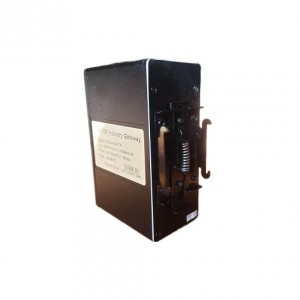

Modbus TCP轉PROFINET協議轉換網關工業級 HT3S-PNS-MTP

Modbus TCP 轉 PROFINET(S7-400/1500/1200、CPU315-2PN/DP)網關

HT3S-PNS-MTP是一款 PROFINET 從站功能的通訊網關。

HT3S-PNS-MTP主要功能是將各種 MODBUS-TCP 設備接入到 PROFINET 網絡中,或者將PROFINET中主站中的數據接入到MODBUS TCP的上位機平臺。

HT3S-PNS-MTP連接到 PROFINET 總線中作為從站使用，連接到 MODBUS-TCP 總線中作為主站（客戶端） 或從站（服務器） 使用。

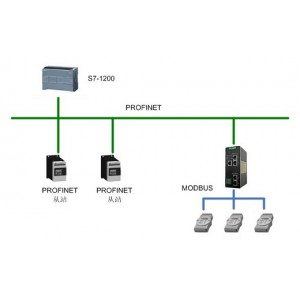

HT3S-PNS-MTP能夠?qū)崿F(xiàn)MODBUS TCP接口儀表、變頻器、綜保、軟啟動器等設備接入到S7-1500、S7-1200、CPU315-2PN/DP、S7-400等PROFINET網絡系統；在PROFINET一側是PROFINET 從站，在串口一側物理接口支持MODBUS TCP主站或從站。

產品特點
1, 應用廣泛： 網關作為PROFINET從站 、MODBUS-TCP服務器或客戶端（撥碼設置），可以比較容易實現 MODBUS-TCP與 PROFINET 的互連。
2, 應用簡單： 用戶不必了解 PROFINET協議的技術細節，只需參考本手冊及提供應用實例，根據要求完成配置，不需要復雜編程，即可在短時間內實現連接通信。
3, 透明通信： 用戶可以依照 PROFINET 通信數據區和 MODBUS-TCP通信數據區的映射關系，來實現 PROFINET 到 MODBUS-TCP之間的數據透明通信。

產品選型

HT3S-PNS-MDN:  Modbus RTU轉Profinet 協議網關

HT3S-PNS-RSE:  485自定義協議轉Profinet 協議網關

HT3S-PNS-MTP:  Modbus TCP轉Profinet 協議網關

HT3S-PNS-RTP:  自定義TCP/IP協議轉Profinet 協議網關

協議轉換原理
網關分別從 PROFINET 一側和 MODBUS 一側讀寫數據，存入各自的緩沖區，網關內部將緩沖區的數據進行交換，從而實現兩邊數據的傳輸。

技術指標
PROFINET 技術參數

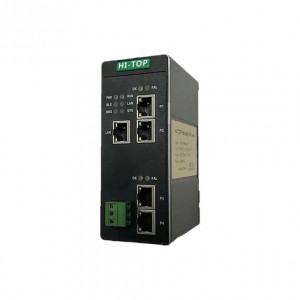

● 網關作為 PROFINET 網絡的 Device 設備（即從站），帶 2 個 RJ45 以太網接口，支持 100BASE-TX， MDI/MDIX 自檢測，集成以太網交換機，可以組成鏈?zhǔn)骄W(wǎng)絡，支持環網冗余。
● 適應 PROFINET V2.3 協議，采用實時（RT）通訊功能，符合： GB/T 25105-2014《工業通信網絡現場總線規范類型 10: PROFINET IO 規范》， IEC 61158-5-10： 2007， IDT。 MODBUS設備的技術要求。網關MODBUS一側做從站時可用于將其他MODBUS主站（如PLC/DCS）以及它的從站數據傳輸?shù)絇ROFINET控制器。
● 支持的數據長度：輸入≤1400 字節，輸出≤1400 字節，輸入+輸出≤2800 字節。
● MODBUS 作為主站或從站時，使用不同的 GSD 文件。
● 支持的插槽數量：***大 62 條。

MODBUS-TCP 技術參數
● 網關的 MODBUS 接口可通過撥碼選擇做為主站（客戶端） 或從站（服務器），
兩種工作方式二選一工作。
● 網關作為 MODBUS 主站，支持 01H、 02H、 03H、 04H、 05H、 06H、 0FH、10H 號功能。
● 網關作為 MODBUS 主站， ***大可以開通 8 個通道，連接 8 個 MODBUS 從站。 從站站號 1~8， 對應端口號 10001~10008，端口號可以通過軟件進行更改。
● 網關作為 MODBUS 從站，支持 02H、 04H、 0FH、 10H 號功能。
● 網關作為 MODBUS 從站， 端口號支持 501~504。

電氣參數
● 電源電壓：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE
● 環境溫度： 運輸和存儲：-40℃～+85℃ 工作溫度：-40℃～+75℃
● 工作相對濕度：-25～55℃， 濕度≤95%
● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；
● 安裝方式：35mm導軌；
● 防護等級：IP20；
● 重量：約500g。
