Profinet轉EtherCAT網關 協議轉換 工業級 HT3S-PNS-ECS

PROFINET轉ETHERCAT協議轉換網關 HT3S-PNS-ECS

HT3S-PNS-ECS網關實現EtherCAT從站轉 Profinet從站(S7-400/1200/1500)協議功能，能夠?qū)崿F(xiàn)EtherCAT接口儀表、變頻器、綜保、軟啟動器等設備接入到S7-1200、S7-1500、CPU315-2PN/DP、S7-400等PROFINET網絡系統，是串口PROFINET網關的一種。網關在PROFINET一側是PROFINET 從站，在另一側支持EtherCAT從站。支持基于EtherCAT的自由協議通信。

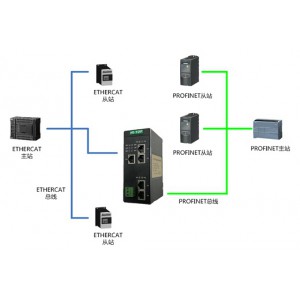

HT3S-PNS-ECS是一款PROFINET從站功能的通訊網關。該產品主要功能是將PROFINET網絡和EtherCAT網絡連接起來。

HT3S-PNS-ECS網關連接到PROFINET總線中作為從站使用，連接到EtherCAT總線中作為從站使用。

PROFINET技術參數

● 網關作為ProfiNet網絡的Device設備（即從站），帶2個RJ45以太網接口，支持100BASE-TX，MDI/MDIX自檢測，集成以太網交換機，可以組成鏈?zhǔn)骄W(wǎng)絡，支持環網冗余。

● 適應ProfiNet V2.3協議，采用實時（RT）通訊功能，符合： GB/T 25105-2014《工業通信網絡現場總線規范類型10: PROFINET IO規范》，IEC 61158-5-10：2007，IDT。

● PROFINET 輸入/輸出數量可自由設定，支持的數據長度：輸入≤500 字節，輸出≤500 字節，輸入+輸出≤1000 字節。

ETHERCAT技術參數

● 網關作為ETHERCAT網絡的從站，可以連接倍福、歐姆龍、基恩士等廠家的PLC。

● 帶2個RJ45以太網接口，支持100BASE-TX，MDI/MDIX自檢測，可以組成鏈?zhǔn)骄W(wǎng)絡，支持環網冗余。

● 支持的PDO長度，inputs和outputs各為256字節。Input和output的方向是主站方向，input是主站輸入，output是主站輸出。

電氣參數
● 電源電壓：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE
● 環境溫度： 運輸和存儲：-40℃～+85℃ 工作溫度：-40℃～+75℃
● 工作相對濕度：-25～55℃， 濕度≤95%
● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；

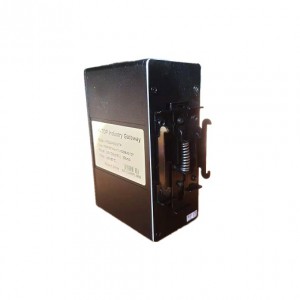

● 安裝方式：35mm導軌；
● 防護等級：IP20；
● 重量：約500g。
