Profibus DP轉EtherCAT 協議轉換網關工業級 HT3S-ECS-DPS

Profibus DP轉EtherCAT 協議轉換網關工業級 HT3S-ECS-DPS

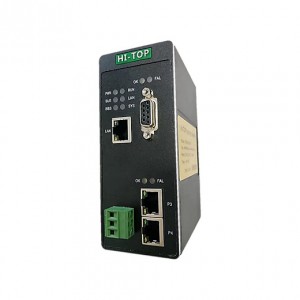

HT3S-ECS-DPS是一款Profibus DP從站功能的通訊網關。該產品主要功能是將EtherCAT與Profibus DP網絡連接起來。

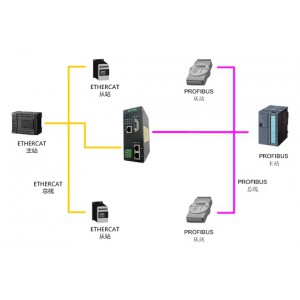

HT3S-ECS-DPS網關連接到Profibus DP總線中作為從站使用，連接到EtherCAT總線中作為從站使用。

技術參數

PROFIBUS-DP 技術參數

● 網關協議符合 GB/T 20540-2006：測量和控制數字?jǐn)?shù)據通信工業控制系統用
現場總線第 3 部分： PROFIBUS 規范。

● 網關作為 PROFIBUS 網絡從站，支持的波特率： 9.6Kbps~12Mbps。

● 支持的數據長度：輸入≤244 字節，輸出≤244 字節，輸入+輸出≤488 字節。

ETHERCAT 技術參數

● 網關作為EtherCAT網絡的從站，可以連接倍福、歐姆龍、基恩士等廠家的PLC。

● 帶2個RJ45以太網接口，支持100BASE-TX，MDI/MDIX自檢測，可以組成鏈?zhǔn)骄W(wǎng)絡，支持環網冗余。

● 支持的***大PDO長度，inputs和outputs各為256字節。Input和output的方向是主站方向，input是主站輸入，output是主站輸出。

電氣參數

◆ 電源：直流24V/200mA（18V～30V可用），使用中建議接好保護地PE

◆ 環境溫度： 運輸和存儲：-40℃～+85℃ , 工作溫度：-40℃～+75℃

◆ 工作相對濕度：-25～55℃， 濕度≤95%

◆ 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）

◆ 防護等級：IP20

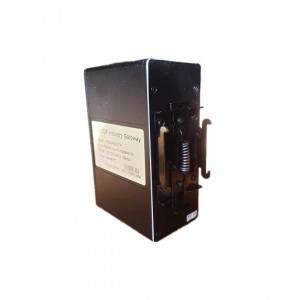

◆ 安裝方式：35mm導軌

◆ 重量：500g
