EtherCAT主站轉Profinet協議轉換網關工業級 HT5S-ECM-PNS 支持接多個ETHERCAT伺服

ETHERCAT主站轉 PROFINET(S7-400/1500/1200、CPU315-2PN/DP)網關 HT5S-ECM-PNS

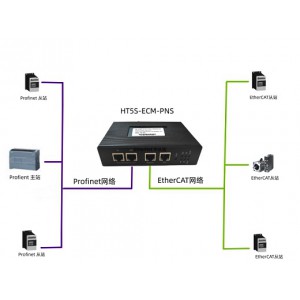

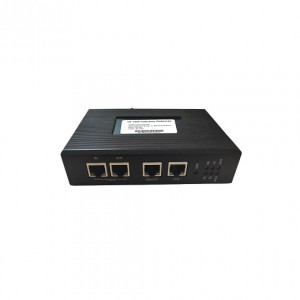

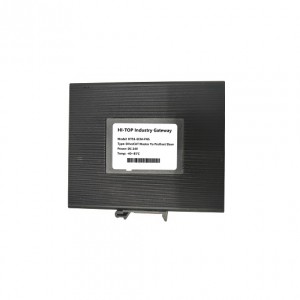

HT5S-ECM-PNS網關實現EtherCAT主站轉 Profinet從站(S7-400/1200/1500)協議功能，能夠?qū)崿F(xiàn)EtherCAT接口儀表、變頻器、綜保、軟啟動器、伺服、閥門等設備接入到S7-1200、S7-1500、CPU315-2PN/DP、S7-400等PROFINET網絡系統。網關在PROFINET一側是PROFINET 從站，在另一側支持EtherCAT主站***大接30多個伺服。支持基于EtherCAT的自由協議通信。

產品特性：

1，HT5S-ECM-PNS網關實現EtherCAT主站轉Profinet 從站功能，HT5S-ECM-PNS網關的Profinet通訊口作為Profinet從站接口，能夠兼容支持Profinet協議的各種主站控制器。EtherCAT通訊口用于連接EtherCAT從站設備，可以直接控制EtherCAT從站設備，也可以連接EtherCAT總線上的主站控制一個下層網絡；

2，IO數據的長度可以根據實際應用進行調整。兩個通訊口的數據可以按照字節任意地進行映射；

3，HT5S-ECM-PNS網關控制器的通訊口提供對網絡隔離的保護。通過連接到集成交換機，可以實現星型、環型、線型網絡拓撲；兩個通訊口都互相獨立地運行協議，通過數據緩存交換IO數據，數據處理時間5-10ms周期；

4，***支持SDO，方便用于監控和調試；

5，HT5S-ECM-PNS網關支持USB接口進行調試和診斷；

6，通過WEB進行配置，界面簡潔友好，輕松幾步即完成PDO配置，支持SDO讀寫；

7，支持20軸EtherCAT總線運動控制，***大支持32個EtherCAT從站（包括伺服軸）。

技術參數

PROFINET技術參數

● 網關作為ProfiNet網絡的Device設備（即從站），帶2個RJ45以太網接口，支持100BASE-TX，MDI/MDIX自檢測，集成以太網交換機，可以組成鏈式網絡，支持環網冗余。

● 適應ProfiNet V2.3協議，采用實時（RT）通訊功能，符合： GB/T 25105-2014《工業通信網絡現場總線規范類型10: PROFINET IO規范》，IEC 61158-5-10：2007，IDT。

● PROFINET 輸入/輸出數量可自由設定，支持的數據長度：輸入≤500 字節，輸出≤500 字節，輸入+輸出≤1000 字節。

ETHERCAT技術參數

● 網關作為ETHERCAT網絡的主站，可以連接各廠家?guī)�EtherCAT的伺服、變頻器、儀表、馬達、編碼器、閥門等。

● 帶1個RJ45以太網接口，支持100BASE-TX，MDI/MDIX自檢測。

● 支持的PDO長度，inputs和outputs各為512字節。Input和output的方向是主站方向，input是主站輸入，output是主站輸出。

電氣參數
● 電源電壓：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE
● 環境溫度： 運輸和存儲：-40℃～+85℃, 工作溫度：-40℃～+75℃
● 工作相對濕度：-25～55℃， 濕度≤95%
● 外形尺寸：118mm（寬）×143.2mm（高）×33.5mm（厚）；
● 安裝方式：35mm導軌；
● 防護等級：IP20；
● 重量：約500g。

相關產品選型：

HT5S-ECM-PNS: EtherCAT主站轉PROFINET從站

HT5S-ECM-MTP: EtherCAT主站轉MODBUS TCP從站

HT5S-ECM-EIS: EtherCAT主站轉EtherNet/IP從站

HT5S-EIM-PNS: EtherNet/IP 主站轉 Profinet 從站

HT5S-EIM-PNS: EtherNet/IP 主站轉 Modbus TCP 從站
