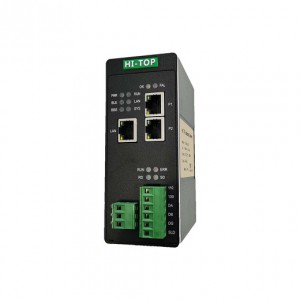

DEVICENET 轉EtherCAT 協議轉換網關工業級 HT3S-ECS-DNS
HT3S-ECS-DNS是一款EtherCAT 從站功能的通訊網關，主要是將DEVICENET設備接入到EtherCAT 網絡中。本網關連接到兩個不同的網絡，在DEVICENET端做從站，在EtherCAT 端作為從站使用，即可以實現兩個不同協議的網絡做數據交換。

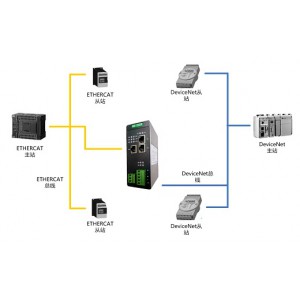

該產品主要功能是將DeviceNet總線和EtherCAT網絡連接起來，相互交換數據。HT3S-ECS-DNS網關連接到 EtherCAT 總線中作為從站使用，連接到 DEVICENET總線中作為從站使用。即可以實現DEVICENET接口儀表、變頻器、綜保、軟啟動器或PLC等設備接入到 EtherCAT 網絡系統。
技術指標
DEVICENET 技術參數
● DeviceNet接口為從站，支持poll掃描；
● 支持的波特率：125K, 250K, 500K；
● DeviceNet網絡總線供電；
● DeviceNet***大輸入輸出長度：各128字節；
● DeviceNet站地址：0-31，一個網絡，包括主站在內，***多接31個節點。
ETHERCAT 技術參數
● 網關作為EtherCAT網絡的從站，可以連接PLC。
● 帶2個RJ45以太網接口，支持100BASE-TX，MDI/MDIX自檢測，可以組成鏈式網絡，支持環網冗余。
● 支持的***大PDO長度，inputs和outputs各為256字節。Input和output的方向是主站方向，input是主站輸入，output是主站輸出。
電氣參數
● 電源電壓：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE
● 環境溫度： 運輸和存儲：-40℃～+85℃ 工作溫度：-40℃～+75℃
● 工作相對濕度：-25～55℃， 濕度≤95%
● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；

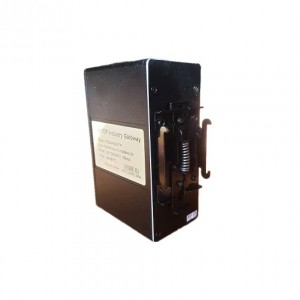

● 安裝方式：35mm導軌；
● 防護等級：IP20；
● 重量：約500g。
