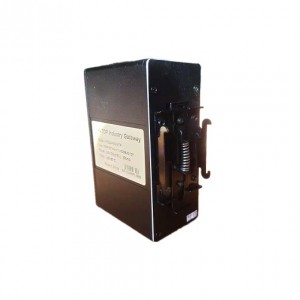

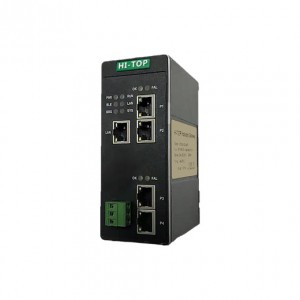

Modbus TCP轉CC-LINK IEFB 協議轉換網關工業級 HT3S-CIS-MTP

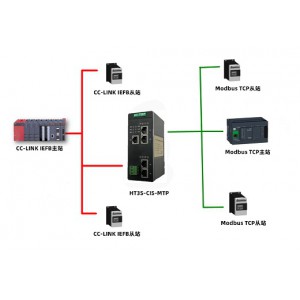

HT3S-CIS-MTP 是一款 CC-LINK IEFB 從站功能的通訊網關。該產品主要功能是將Modbus TCP 接入到 CC-LINK IEFB網絡中。本網關連接到 CC-LINK IEFB總線中作為從站使用，連接到 Modbus TCP 總線中作為主站或從站使用。即可以實現MODBUS TCP接口儀表、變頻器、綜保、軟啟動器或施耐德PLC等設備接入到三菱的CC-LINK IEFB網絡系統。
技術指標
MODBUS-TCP 技術參數
● 網關的 MODBUS 接口可通過撥碼選擇做為主站（客戶端） 或從站（服務器），兩種工作方式二選一工作。
● 網關作為 MODBUS 主站，支持 01H、 02H、 03H、 04H、 05H、 06H、 0FH、10H 號功能。
● 網關作為 MODBUS 主站， ***大可以開通 8 個通道，連接 8 個 MODBUS 從站。 從站站號 1~8， 對應端口號 10001~10008，端口號可以通過軟件進行更改。
● 網關作為 MODBUS 從站，支持 02H、 04H、 0FH、 10H 號功能。
● 網關作為 MODBUS 從站， 端口號支持 501~504。
CC-LINK IE FIELD BASIC 技術參數
● 網關作為CC-LINK IE FIELD BASIC網絡的從站，可以連接三菱的PLC。
● 通過網關的撥碼，可以設置網關占用1個站~4個站。
● 輸入輸出字節數：輸入字?jǐn)?shù)128 word、輸出字?jǐn)?shù)128 word。
● 網關占用幾個站，直接決定輸入輸出數量。
電氣參數
● 電源電壓：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE
● 環境溫度： 運輸和存儲：-40℃～+85℃ 工作溫度：-40℃～+75℃
● 工作相對濕度：-25～55℃， 濕度≤95%
● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；
● 安裝方式：35mm導軌；
● 防護等級：IP20；
● 重量：約500g。
