CC-LINK 轉EtherCAT協議轉換網關工業級 HT3S-ECS-CCS

CC-LINK 轉EtherCAT協議轉換網關工業級 HT3S-ECS-CCS

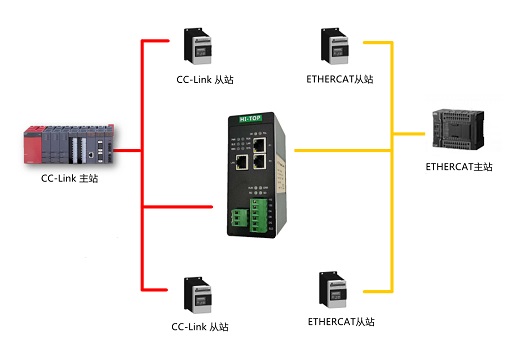

HT3S-ECS-CCS是一款ETHERCAT從站功能的通訊網關。該產品主要功能是將ETHERCAT網絡和CC-LINK網絡連接起來。本網關連接到ETHERCAT總線中作為從站使用，連接到CC-LINK總線中作為從站使用。

HT3S-ECS-CCS網關能夠實現EtherCAT接口儀表、變頻器、綜保、軟啟動器等設備接入到CC-LINK網絡系統。網關在CC-LINK一側是CC-LINK從站，在另一側支持EtherCAT從站。支持基于EtherCAT的自由協議通信。

本網關產品將基于CC-LINK的設備集成連接到EtherCAT控制系統中，而不需要對設備進行任何更改。只需連接，配置，它就完成了。網關執行智能協議轉換，并將串行數據作為易于處理的I/O數據呈現給EtherCAT主PLC/控制器。

產品選型

HT3S-ECS-CCS:  CC-LINK 轉EtherCAT 協議網關

HT3S-ECS-CIS:  CC-LINK IE 轉EtherCAT 協議網關

技術指標

EtherCAT 技術參數

● 網關作為EtherCAT網絡的從站，可以連接倍福、歐姆龍、基恩士等廠家的PLC。

● 帶2個RJ45以太網接口，支持100BASE-TX，MDI/MDIX自檢測，可以組成鏈式網絡，支持環網冗余。

● 支持的PDO長度，inputs和outputs各為256字節。Input和output的方向是主站方向，input是主站輸入，output是主站輸出。

CC-Link 技術參數

● 網關的CC-Link接口作為從站工作。

● 網關支持CC-Link Ver.1 。

● 網關***大支持輸入輸出各48字節 。

● 波特率支持：156K、625K、2.5M、5M、10M可選。

● 網關作為遠程設備站工作。

電氣參數
● 電源電壓：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE
● 環境溫度： 運輸和存儲：-40℃～+85℃ 工作溫度：-40℃～+75℃
● 工作相對濕度：-25～55℃， 濕度≤95%
● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；
● 安裝方式：35mm導軌；
● 防護等級：IP20；
● 重量：約500g。
