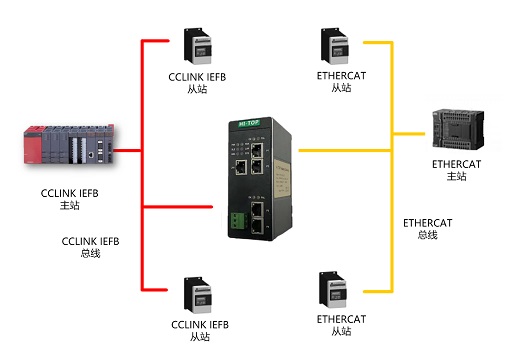

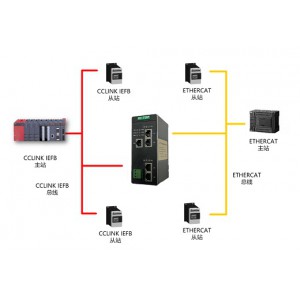

HT3S-ECS-CIS是一款EtherCAT從站功能的通訊網關。該產品主要功能是將EtherCAT網絡和CC-LINK IE FIELD BASIC網絡連接起來，進行數據的互通。本網關連接到EtherCAT總線中作為從站使用，連接到CC-LINK IE FIELD BASIC總線中作為從站使用。

HT3S-ECS-CIS網關能夠?qū)崿F(xiàn)EtherCAT接口儀表、變頻器、綜保、軟啟動器等設備接入到CC-LINK IE FIELD BASIC網絡系統。網關在CC-LINK IE FIELD BASIC一側是CC-LINK IE 從站，在另一側支持EtherCAT從站。支持基于EtherCAT的自由協議通信。

產品選型

HT3S-ECS-CIS:  CC-Link IEFB 轉EtherCAT 協議網關

HT3S-ECS-CCS:  CC-Link 轉EtherCAT 協議網關

技術指標

EtherCAT 技術參數

● 網關作為EtherCAT網絡的從站，可以連接PLC。

● 帶2個RJ45以太網接口，支持100BASE-TX，MDI/MDIX自檢測，可以組成鏈?zhǔn)骄W(wǎng)絡，支持環網冗余。

● 支持的PDO長度，inputs和outputs各為256字節。Input和output的方向是主站方向，input是主站輸入，output是主站輸出。

CC-LINK IE FIELD BASIC 技術參數

● 網關作為CC-LINK IE FIELD BASIC網絡的從站，可以連接PLC。

● 通過網關的撥碼，可以設置網關占用1個站~4個站

● 輸入輸出字節數：輸入字?jǐn)?shù)***大128 word、輸出字?jǐn)?shù)***大128 word。

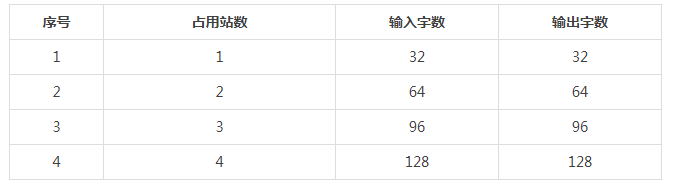

● 網關占用幾個站，直接決定輸入輸出數量，參考以下圖：

電氣參數
● 電源電壓：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE
● 環境溫度： 運輸和存儲：-40℃～+85℃ 工作溫度：-40℃～+75℃
● 工作相對濕度：-25～55℃， 濕度≤95%
● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；
● 安裝方式：35mm導軌；
● 防護等級：IP20；
● 重量：約500g。
