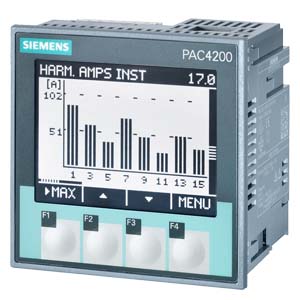

西門子SENTRON 測量?jī)x 7KM4212-0BA00-3AA0
點擊圖片查看原圖
品牌： 西門子
品牌： 西門子
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2024-05-16 08:49
瀏覽次數： 237
詢價
店鋪基本資料信息

 產品詳細說明

7KM4212-0BA00-3AA0

(EAN: 4011209802902 / UPC: 040892155112)

PMD SENTRON PAC4200 96 LCD PM ACDC TEK

技術數據

 SENTRON，測量?jī)x，7KM PAC4200，LCD，L-L：690 V，L-N： 400 V，5 A，三相，Modbus TCP，可選 Modbus RTU / PROFINET / PROFIBUS / 數字輸入端/數字輸出端， 視在- / 有效- / 無功電能 / cos phi，諧波: 2- 64.,THD，等級 0.2 根據 IEC61557-12 或等級 0.2S 根據 IEC62053-22, 寬電壓范圍的電源，AC/DC， 螺栓型端子連接
版本
產品品牌名稱 SENTRON
產品名稱 電能質量測量?jī)x
產品的規格 緊湊型
產品類型名稱 7KM PAC4200
測量
測量方法
● 用于電壓測量 TRMS
● 用于電流測量 TRMS
測量值采集方式 無縫的，連續的
電壓波形 正弦或失真
可測量的網電頻率
● 初始值 45 Hz
● 終值 65 Hz
用于測量值采集的運行方式 自動的網電頻率記錄 是
用于測量值采集的運行方式
● 固定在50 Hz 否
● 固定在60 Hz 否
電源電壓
電源結構形式 寬電壓范圍電源
電壓類型 電源電壓 AC/DC
供電電壓 AC 時 95 ... 240 V
供電電壓 DC 時 110 ... 340 V
防護等級
防護等級 IP 正面的 IP65
設備保護等級 處于安裝時的狀態 II
適應性
使用的適宜性 安裝在封閉空間內位置固定的配電盤上
產品功能
產品功能
● 電壓測量 是
● 電流測量 是
● 有效功率測量 是
● 無功功率測量 是
● 頻率測量 是
顯示和操作
顯示器規格 LCD
高度 顯示屏的 54 mm
寬度 顯示屏的 72 mm
顏色 顯示器背景 白色
屏幕背景光亮度可調節 是
屏幕背景光亮度可通過時間控制調低 是
屏幕對比度可調節 是
語言 在顯示器的顯示上 支持 de, en, fr, spa, ita, por, tur, rus, chi, pol
按鍵數 4
通訊
傳輸率 ***小值 10 000 kbit/s
傳輸率 ***大值 100 000 kbit/s
接口數量 按照快速以太網 1
電氣連接規格 快速以太網接口 RJ45 (8P8C)
協議 在以太網接口處 支持 MODBUS TCP
傳輸率 1 工業以太網 10 Mbit/s
傳輸率 2 工業以太網 100 Mbit/s
故障限制
參考條件 對于測量***度的 符合 IEC61557-12
用于相對總的測量不確定性的公式
● 對于測量值電壓 +/- 0.2 %
● 對于測量值電流 +/- 0.2 %
● 對于測量值功率因數 +/- 2 %
● 在有效功測量值 等級 0.2 符合 IEC61557-12 標準或等級 0.2S 符合 IEC62053-22 標準
● 對于無效功測量值 等級 2 符合 IEC61557-12 或 IEC62053-23 標準
● 對于測量值THD +/- 2 %
輸入/輸出
數字輸入端數量 2
電氣連接規格 在數字輸入端 螺栓連接
數碼式輸入端的運行條件 外部電源 是
輸入電壓 在數字輸入端 DC 時 ***大值 30 V
數字輸出端數量 2
操作輸出端規格 電子設備
數碼輸出端的結構形式 換檔功能或脈沖輸出功能
工作電壓 作為輸出電壓 DC 時 許可***大值 30 V
電氣連接規格 在數字輸出端 螺栓連接
輸出電流 在數字輸出端
● 信號 <0> 時 ***大值 0.2 mA
● 信號 <1> 時 ***大值 27 mA
● DC 時 時間限定在100 ms ***大值 300 mA
內部電阻 在數字輸出端 55
標準 對于脈沖調整的 信號反應按照IEC62053-31
脈沖持續時間
● 初始值 30 ms
● 終值 500 ms
可調節的時間標度線 ***小值 10 ms
接通頻率 在數字輸出端 ***大值 20 Hz
輸出的特性 短路保護 是
測量類別 用于數碼信號 CATI
測量輸入
可測量的網電電壓 在 (PE)N 和 L 之間 AC 時 ***大額定值 400 V
可測量的網電電壓 在 (PE)N 和 L 之間 AC 時
● ***小值 11.5 V
● ***大值 480 V
可測量的網電電壓 外導體之間的 AC 時 ***大額定值 690 V
可測量的網電電壓 外導體之間的 AC 時
● ***小值 20 V
● ***大值 828 V
電壓的測量區擴展 帶有外部的電壓互感器 是
內阻 外導體和中性線 在電壓測量時 1.05 M
測量類別 用于電壓測量 CAT III
可測量的電流
● 1 AC 時 額定值 1 A
● 2 AC 時 額定值 5 A
相對的可測量電流 AC 時
● ***小值 1 %
● ***大值 120 %
電流的測量區擴展 帶有外部的電流互感器 是
零點遏制 在電流測量時 0 ... 10 %
視在功率消耗 在電流測量時
● 對于測量范圍1 A 每個相位 4 mVA
● 對于測量范圍5 A 每個相位 0.115 VA
測量類別 用于電流測量 CATIII
連接
可連接的導線截面類型
● 在電壓的測量輸入端 單芯線的 1x (0.5 ... 4 mm²)、2x (0.5 ... 2,5 mm²)
● 在電壓的測量輸入端 細芯線的 帶有電纜末端加工 1x (0.5 ... 2.5 mm²)、2x (0.5 ... 1.5 mm²)
● 在電壓的測量輸入端 在 AWG 導線處 單芯線的 2x20至14
● 在電流的測量輸入端 單芯線的 1x (0.5 - 4 mm²)，2x (0.5 - 2.5 mm²)
● 在電流的測量輸入端 細芯線的 帶有電纜末端加工 1x (0.5 - 2.5 mm²)，2x (0.5 - 1.5 mm²)
● 在電流的測量輸入端 在 AWG 導線處 單芯線的 2x20至14
電氣連接規格
● 在電壓的測量輸入端 螺栓連接
● 在電流的測量輸入端 螺栓連接
機械設計
緊固類型 DIN 導軌安裝 否
多功能測量器的結構尺寸 96的
高度 96 mm
寬度 96 mm
深度 82 mm
安裝深度 77 mm
凈重 543 g
裝入位置 垂直的
環境條件
環境溫度 運行期間
● ***小值 -10 °C
● ***大值 55 °C
環境溫度 存放期間
● ***小值 -25 °C
● ***大值 70 °C
相對空氣濕度 25 °C 時 無冷凝 運行期間 ***大值 95 %
安裝高度 高度超出水平面以上 ***大值 2 000 m
污染程度 2
證書
資格證明 作為EG合格證明 IEC 61010-1:2001(第二版)和1，EN61010-1:2001(第二版)和DINEN61010-1:2002帶有"修正 1"
參考標示 符合 DIN EN 61346-2 P
認可 證書
General Product Approval

Metrological Approval

UK Declaration of Conformity

EU declaration of conformity

Confirmation

UL

EAC
