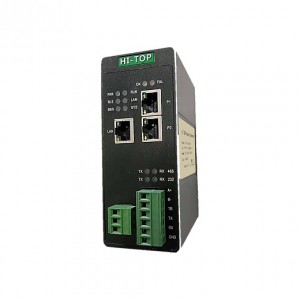

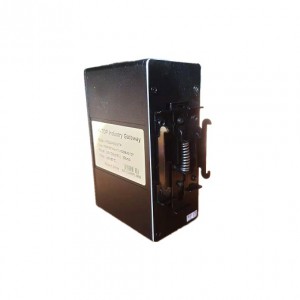

Modbus RTU/RS485/RS232轉Profinet協議轉換網關工業級 HT3S-PNS-MDN

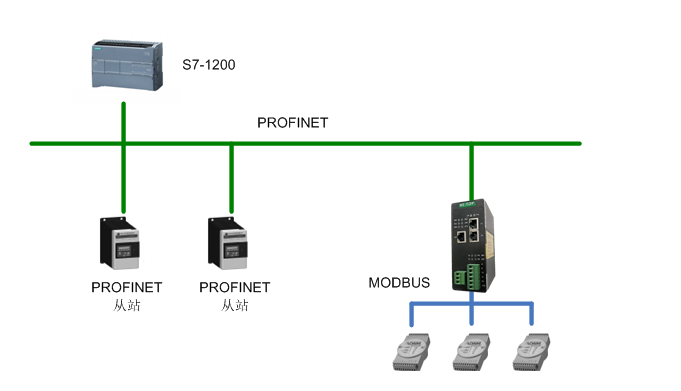

本網關實現Modbus RTU/RS485/232轉PROFINET功能，能夠實現Modbus RTU/RS485/232接口儀表、變頻器、綜保、軟啟動器等設備接入到S7-1200、S7-1500、CPU315-2PN/DP、S7-400等PROFINET網絡系統，是串口PROFINET網關的一種。網關在PROFINET一側是PROFINET 從站，在串口一側物理接口有RS-485或RS-232兩種，支持MODBUS RTU主站或從站。支持基于RS485的自由協議通信。

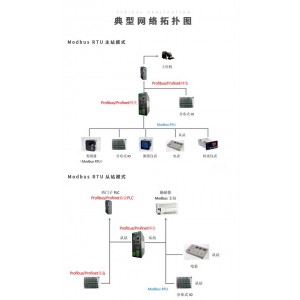

本網關MODBUS一側做主站時可用于一對多集成MODBUS/485、或一對一集成MODBUS/232設備，形成MODBUS子網連接到PROFINET，實現PROFINET控制器監控MODBUS設備的技術要求。網關MODBUS一側做從站時可用于將其他MODBUS主站（如PLC/DCS）以及它的從站數據傳輸到PROFINET控制器。
本網關技術原理為存儲器共享型，不需要主站PLC/DCS的編程，只需在主站配置（如博圖、STEP7）中對網關MODBUS報文配置，選擇不同周期間隔的發送即可實現自動網關MODBUS主站的自動發送功能�；谑录陌l(fā)送需要編程控制。通過編程可靈活控制四種收發模式（發收發收、發發、收發收發、收收）。自由協議報文內容是通過主站S7-1500、S7-1200、CPU315-2PNDP、S7-400等PLC的編程實現。
產品選型
HT1S-PN485-S10: Modbus RTU轉Profinet 協議網關,可支持10個MODBUS從站，輸入≤500 字節，輸出≤500 字節，輸入+輸出≤1000 字節。
HT3S-PNS-MDN: Modbus RTU轉Profinet 協議網關, 可支持62個MODBUS從站，輸入≤1400 字節，輸出≤1400 字節，輸入+輸出≤2800 字節。
HT3S-PNS-RSE: 485自定義協議轉Profinet 協議網關, 可支持RS485/RS232自定義的從站，輸入≤1400 字節，輸出≤1400 字節，輸入+輸出≤2800 字節。
HT3S-PNS-MTP: Modbus TCP轉Profinet 協議網關
HT3S-PNS-RTP: 自定義TCP/IP協議轉Profinet 協議網關
技術指標
1、串口端支持自由協議，通過編程可靈活控制四種收發模式（發收發收、發發、收發收發、收收）；可通過撥碼設置為MODBUS主站或MODBUS從站。
2、能帶Modbus站點數：
①本網關能配置的Modbus-RTU報文數為62 條，每條報文可以設置不同的站地址；
②支持的數據長度：輸入≤500 字節，輸出≤500 字節，輸入+輸出≤1000 字節。輸入≤1400 字節，輸出≤1400 字節，輸入+輸出≤2800 字節。即使您現場的應用沒有超過這個限制，還和你現場的環境有關。
③本網關可選，可選接5/10/62個Modbus-RTU從站設備。
3、串口參數：
①工作方式：半雙工；
②波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2Kbps可選；
③數據位：8位；
④校驗位：無、奇、偶、標志、空格可選；
⑤停止位：1、2位可選；
4、內置靜電防護：15KV ESD；通信端口隔離：3KV；
電氣參數
● 電源電壓：直流 24V/200mA（18V～30V 可用），功率3.5W。使用中建議接好保護地 PE
● 環境溫度： 運輸和存儲：-40℃～+85℃ , 工作溫度：-40℃～+75℃
● 工作相對濕度：-25～55℃， 濕度≤95%
● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；
● 安裝方式：35mm導軌；
● 防護等級：IP20；
● 重量：約500g。
