產品型號：LZT-15S、LZT-25S、LZT-40S、LZT-65S、LZT-100S塑料管流量計廠家性能參數表，工作原理與量程，安裝尺寸圖紙與接線，測量與故障作用，如果您對 型號、價格選型與樣本說明書手冊感興趣，請聯系我們�。�！
產品報價：
免費咨詢：0517-83309857
發郵件給我們：jsslyb@163.com
LZT-S塑料浮子流量計主要部件:錐管材料AS，浮子材料(ABS),插管連接(PVC),外螺紋連接尼龍(PA6),內螺紋連接尼龍(PA66)。
工作壓力: ≤0.6MPa
工作溫度 : 0-60℃
***度: ±5%
|
型號 |
測量范圍 |
介質 |
備注 |
|
|
LZT-15S06L |
6-60L/h |
水 |
不帶導桿 |
|
|
LZT-15S10L |
10-100L/h |
|||
|
LZT-15S16L |
16-160L/h |
|||
|
LZT-15S25L |
25-250L/h |
|||
|
LZT-15S40L |
40-400L/h |
|||
|
LZT-15S60L |
60-600L/h |
|||
|
LZT-25S06L |
60-600L/h |
|||
|
LZT-25S10L |
0.1-1m3/h |
|||
|
LZT-25S16L |
0.16-1.6m3/h |
|||
|
LZT-25S25L |
0.25-2.5m3/h |
|||
|
LZT-25S30L |
0.3-3m3/h |
|||
|
LZT-40S04L |
0.4-4m3/h |
帶導桿 |
||
|
LZT-40S06L |
0.6-6m3/h |
|||
|
LZT-50S04L |
0.4-4m3/h |
不帶導桿 |
||
|
LZT-50S06L |
0.6-6m3/h |
|||
|
LZT-50S10L |
1-10m3/h |
|||
|
LZT-50S16L |
1.6-16m3/h |
帶導桿 |
||
|
LZT-100 LZT-125 LZT-150 |
S05L/F |
8-50m3/h |
法蘭連接，帶導桿 |
|
|
S06L/F |
12-60m3/h |
|||
|
S09L/F |
14-90m3/h |
|||
|
S12L/F |
18-120m3/h |
|||
|
S15L/F |
18-150m3/h |
|||
|
S18L/F |
22-180m3/h |
|||
|
S20L/F |
25-200m3/h |
|||
|
型號 |
測量范圍 |
介質 |
備注 |
|
LZT-15S06S |
6-60L/h |
水 |
|
|
LZT-15S10S |
10-100L/h |
||
|
LZT-15S16S |
16-160L/h |
||
|
LZT-15S25S |
25-250L/h |
||
|
LZT-15S40S |
40-400L/h |
||
|
LZT-15S60S |
60-600L/h |
||
|
LZT-25S10S |
0.1-1m3/h |
||
|
LZT-25S16S |
0.16-1.6m3/h |
||
|
LZT-25S25S |
0.25-2.5m3/h |
||
|
LZT-25S30S |
0.3-3m3/h |
||
|
LZT-32S04S |
0.4-4m3/h |
||
|
LZT-32S06S |
0.6-6m3/h |
||
|
LZT-50S10S |
1-10m3/h |
||
|
LZT-50S16S |
1.6-16m3/h |
||
|
LZT-65S25S |
5-25m3/h |
||
|
LZT-65S40S |
8-40m3/h |
||
|
LZT-65S60S |
12-60m3/h |
||
|
LZT-80S25S/F |
5-25m3/h |
法蘭連接，帶導桿 |
|
|
LZT-80S40S/F |
8-40m3/h |
||
|
LZT-80S60S/F |
12-60m3/h |
|
序號 |
名稱 |
材料 |
|
1 |
接管 |
UPVC |
|
2 |
螺帽 |
UPVC |
|
3 |
“O”型密封圈 |
丁晴橡膠NBR |
|
4 |
下止檔 |
UPVC |
|
5 |
浮子 |
ABS包襯 |
|
6 |
錐管 |
AS |
|
7 |
上止檔 |
UPVC |
|
8 |
導桿 |
304/316 |
|
通徑 |
長管尺寸 |
短管尺寸 |
法蘭連接尺寸（PN1.0注塑法蘭） |
|||||||
|
L |
d |
L |
d |
L |
D |
d×n |
||||
|
|
沉插 |
螺紋 |
沉插 |
螺紋 |
長管 |
短管 |
|
|
||
|
15 |
280 |
φ20 |
G1/2’’ |
200 |
φ20 |
G1/2’’ |
320 |
240 |
65 |
14×4 |
|
25 |
380 |
φ32 |
G3/4’’ |
226 |
φ32 |
G3/4’’ |
432 |
278 |
85 |
14×4 |
|
32 |
— |
— |
— |
288 |
φ40 |
G1’’ |
— |
351 |
100 |
18×4 |
|
40 |
417 |
φ50 |
G11/4’’ |
— |
— |
— |
489 |
— |
110 |
18×4 |
|
50 |
435 |
φ63 |
G11/2’’ |
341 |
φ63 |
G11/2’’ |
519 |
435 |
125 |
18×4 |
|
65 |
— |
— |
— |
430 |
φ75 |
G2’’ |
— |
522 |
145 |
18×4 |
|
80 |
— |
— |
— |
— |
— |
— |
540 |
160 |
18×8 |
|
|
100 |
— |
— |
— |
— |
— |
— |
555 |
180 |
18×8 |
|
|
125 |
— |
— |
— |
— |
— |
— |
555 |
210 |
18×8 |
|
|
150 |
— |
— |
— |
— |
— |
— |
555 |
240 |
22×8 |
|
1.LZT-XXSXXL:長管型
LZT-XXSXXS:短管型
2、連接方式:/F:法蘭型
/N:螺紋連接
/口:沉插
3、特殊要求:如要防腐型(導桿襯F46)再加后綴/F46

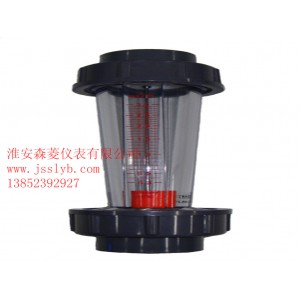

LZT-S系列塑料浮子塑管流量計
