技術數據

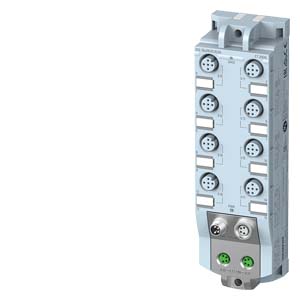

		SIMATIC ET 200AL， DI 16x 24VDC，8x M12， 防護方式 IP67
一般信息
產品類型標志		DI 16x24 V DC
硬件功能狀態		FS03
固件版本		V1.0.x
產品功能
● I&M 數據		是; I&M0 至 I&M3
附帶程序包的
● STEP 7 TIA 端口，可組態 / 已集成，自版本		STEP 7 V13 SP1 以上
● STEP 7 可組態/ 已集成，自版本		V5.5 SP4 Hotfix 7 以上
● PROFIBUS 版本 GSD 版 / GSD 修訂版以上		GSD，修訂版 5 以上
● PROFINET 版本 GSD 版 / GSD 修訂版以上		GSDML V2.3.1
電源電壓
電源符合 NEC Class 2 要求		否
負載電壓 1L+
● 額定值 (DC)		24 V
● 允許范圍，下限 (DC)		20.4 V
● 允許范圍，上限 (DC)		28.8 V
● 反極性保護		是; 防止損壞；傳感器供電輸出端反極性進行
輸入電流
耗用電流（額定值）		30 mA; 無負載
來自負載電壓 1L+（非開關式電壓）		4 A; ***大值
來自負載電壓 2L+，***大值		4 A; ***大值
傳感器供電
輸出端數量		8
24 V 傳感器供電
● 短路保護		是; 每個模塊，電子的
● 輸出電流，***大值		1.4 A; 所有編碼器的總電流
功率損失
功率損失，典型值		2.7 W
數字輸入
數字輸入端數量		16
輸入特性符合 IEC 61131，類型 3		是
可同時控制的輸入端數量
所有安裝位置
— ***高可達 55 ℃，***大值		16
輸入電壓
● 額定值 (DC)		24 V
● 對于信號“0”		-30 至 +5 V
● 對于信號“1”		+11 至 +30V
輸入電流
● 對于信號“1”，典型值		3.2 mA
輸入延遲（輸入電壓為額定值時）
對于標準輸入端
— 從“0”到“1”時，***小值		1.2 ms
— 從“0”到“1”時，***大值		4.8 ms
— 從“1”到“0”時，***小值		1.2 ms
— 從“1”到“0”時，***大值		4.8 ms
導線長度
● 未屏蔽，***大值		30 m
傳感器
可連接傳感器
● 雙線傳感器		是
— 允許的閉路電流（雙線傳感器） ***大值		1.5 mA
報警/診斷/狀態信息
報警
● 診斷報警		是; 可參數化
診斷
● 短路		是; 傳感器供電依據 M；模塊式
診斷顯示 LED
● 通道狀態顯示		是; 綠色 LED
● 用于模塊診斷		是; 綠色/紅色 LED
電位隔離
在負載電壓之間		是
通道的電勢分離
● 在通道之間		否
● 在通道和背板總線之間		是
● 在通道和電子元件電源電壓之間		否
絕緣
絕緣測試，使用		707 V DC（測試類型）
防護等級和防護類別
防護等級 IP		IP65/67
標準、許可、證書
適用于安全關斷標準組件		是; FS01 以上版本
安全關斷標準組件可達到的***大安全等級
● 性能等級符合 ISO 13849-1		PL d
● 類別符合 ISO 13849-1		3 類
● 符合 IEC 62061 的 SIL		SIL 2
● 安全切斷注意事項		https://support.industry.siemens.com/cs/de/en/view/39198632
環境要求
運行中的環境溫度
● ***小值		-30 °C
● ***大值		55 °C
連接技術
輸入端和輸出端的電氣連接規格		M12，5 極
用于電源電壓的電氣連接規格		M8，4 極
ET 連接
● ET 連接		M8，4 針，已屏蔽
尺寸
寬度		45 mm
高度		159 mm
深度		40 mm
重量
重量，約		184 g
