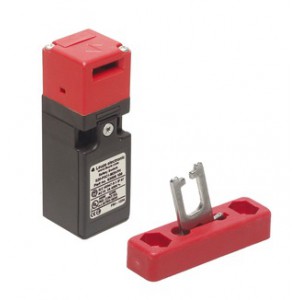

勞易測S20-P4C1-M20-FH-CF23-F1J2 帶鎖定力的安全開關 實物與圖片可能不同
基礎數據
系列 S20
功能
功能 帶機械操作構造 2 限位開關的鎖閉裝置，根據 DIN EN ISO 14119 帶低級別編碼操作鑰匙
特性參數
使用壽命 20 年, EN ISO 13849-1
B10d 2,000,000 周期數
電氣數據
DC 13下使用類別 Ue / Ie：24 V / 6 A，125 V / 1.1 A，250 V / 0.4 A, EN 60947-5-1
AC 15下使用類別 Ue / Ie：250 V / 6 A，400 V / 4 A，500 V / 1 A, EN 60947-5-1
觸點 2NC + 1NO
觸點打開方式 壓配合
短路保護 500 V，10 A，aM型, IEC 60269-1
觸點保護 保護絕緣O
性能數據
額定絕緣電壓 400 V AC，500 V DC
***大約定熱電流 10 A
連接
接口數量 1 個
進線口數量 1 個
連接1
功能 觸點連接
類型 端子
端子類型 螺栓端子
引腳數 6 個引腳
電纜性質
連接截面 1 x 0.34 mm²至2 x 1.5 mm²，電線
機械參數
結構 方形
尺寸（寬 x 高 x 長） 30.8 mm x 30.8 mm x 93 mm
外殼材料 塑料
塑料外殼 玻璃纖維加強(PPS)，自熄
電觸點材料 銀合金
凈重 102 g
外殼顏色 紅色
黑色
緊固類型 通孔安裝
進線口類型 M20 x 1.5
開關類型 無門鎖鎖閉裝置, ISO 14119
開關原理 蠕變觸點
操作鑰匙插入方向 1 x 頂
4 x 側(90)
起動速度 0 ... 0.5 m/s
機械壽命 1,000,000 驅動周期, IEC 6047-5-1
***大激活頻率 3,600 每小時, IEC 6047-5-1
外部操作鑰匙 AC-Anxx系列：直型、L 型、有彈性、可調節
拔出力，操作鑰匙已解鎖 10 N
強制斷開行程 7.8 mm
差動行程 4.5 mm
螺栓-上緊扭矩 3 ... 4 N·m
主體和環的電纜接頭材料 無鹵素***聚合物
環境數據
環境溫度，工作 -25 ... 80 °C
污染程度 3, EN 60947-1
認證
防護等級 插接和螺紋緊固狀態下 IP 67 (EN 60529)
認證 IMQ
c UL US
