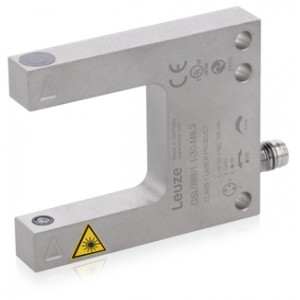

勞易測Leuze GSL08B/1.1-30-M8.3 槽型光電傳感器 實物與圖片可能不同
基礎數據
系列 08B
物理學原理 光學
應用 小零件探測
特性參數
MTTF 548.35 年
光學數據
光源 激光, 紅色
波長 655 nm
激光等級 1, IEC/EN 60825-1:2007
傳輸信號波形 脈沖
測量數據
重復性 0.01 mm
***小物體直徑 0.05 mm
電氣數據
保護電路 反極性保護
短路保護
性能數據
供電電壓 UB 10 ... 30 V, DC
剩余波紋度 0 ... 15 %, 來自UB
開路電流 0 ... 30 mA
開關滯后 20 µm
輸出
數字開關量輸出數 1 個
開關量輸出
類型 數字開關量輸出
電壓類型 DC
***大開關電流 100 mA
開關電壓 低：≤2V
高：≥(UB-2V)
開關量輸出1
開關元件 晶體管, 推挽
開關原理 IO-Link / 亮通 (NPN) / 暗通 (PNP)
時序
開關頻率 5,000 Hz
響應時間 0.1 ms
延時 150 ms
接口
類型 IO-Link
IO-Link
功能 IO-Link 運行模式 (Standard, Precision, Power, Speed)，參見 IO-Link 接口說明
COM模式 COM2
概述 智能傳感器概述
***小循環時間 COM2 = 2.3 ms
幀類型 2.2
規格書 V1.1
Device ID 2524 (0x0009DC)
SIO-模式支持 是
連接
接口數量 1 個
連接1
功能 供電電源
信號輸出
類型 接頭
螺紋規格 M8
類型 插頭
材料 金屬
引腳數 3 個引腳
機械參數
結構 槽型
槽寬 30 mm
槽深 35 mm
尺寸（寬 x 高 x 長） 10 mm x 50 mm x 60 mm
外殼材料 不銹鋼
不銹鋼外殼 V4A
鏡頭蓋材料 玻璃
凈重 78 g
外殼顏色 銀
緊固類型 通孔安裝
材料兼容性 ECOLAB
操作和顯示
顯示類型 LED
LED數 1 個
操作控制 270° 電位計
操作控制功能 亮/暗通可切換
靈敏度設置
環境數據
環境溫度，工作 -25 ... 60 °C
