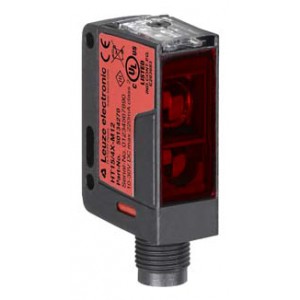

勞易測Leuze HT3C.V/4X-M8 背景抑制掃描儀 實物與圖片可能不同
基礎數據
系列 3C
工作原理 帶背景抑制的掃描原理
應 用 透明物體探測
高亮或拋光表面識別
專門設計
專門設計 V 型光學器件
光學數據
黑色/白色誤差 < 10% 時***長 100 mm
檢測距離 保證的檢測范圍
檢測距離, 白色 90% 0.015 ... 0.15 m
檢測距離, 灰色 18% 0.015 ... 0.13 m
檢測距離, 黑色 6% 0.015 ... 0.11 m
檢測范圍極限 0.015 ... 0.15 m
檢測范圍極限 典型檢測范圍
調整范圍 20 ... 150 mm
工作范圍 30 ... 70 mm
射線走向 聚焦
光源 LED, 紅色
波長 633 nm
LED 組 自由組（根據 EN 62471）
光斑幾何形狀類型 圓型
光束出口 正面角度 11
焦點 固定
焦距 150 mm
電氣數據
保護電路 反極性保護
短路保護
性能數據
供電電壓 UB 10 ... 30 V, DC, 包括剩余波紋度
剩余波紋度 0 ... 15 %, 來自UB
開路電流 0 ... 15 mA
輸出
數字開關量輸出數 1 個
開關量輸出1
開關元件 晶體管, PNP
開關原理 亮通
時序
開關頻率 1,000 Hz
響應時間 0.5 ms
延時 300 ms
連接
連接1
功能 供電電源
信號輸出
類型 接頭
螺紋規格 M8
類型 插頭
材 料 金屬
引腳數 4 個引腳
機械參數
尺寸（寬 x 高 x 長） 11.4 mm x 34.2 mm x 18.3 mm
外殼材料 塑料
塑料外殼 PC-ABS
鏡頭蓋材料 塑料(PMMA)
凈重 10 g
外殼顏色 紅色
緊固類型 通孔安裝
通過可選安裝設備
材料兼容性 ECOLAB
操作和顯示
顯示類型 LED
操作控制 多匝旋鈕
操作控制功能 掃描范圍調整
環境數據
環境溫度，工作 -40 ... 60 °C
環境溫度，儲藏 -40 ... 70 °C
