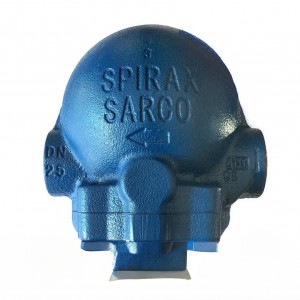

斯派莎克FT浮球疏水閥是利用蒸汽和冷凝水的密度差來操作的。這種類型的疏水閥操作十分便利，能在冷凝水負荷交化時有效工作，同時不受操作壓力驟然變化的影響。與其尺寸相比，該型疏水閥排量很大，較大可達150,000kg/h，且能隨冷凝水的生成立即排放。由于這種特點，該疏水閥是蒸汽控制設備的理想選擇。該疏水飼的較大工作壓力可達80bar。

斯派莎克FT14-14疏水閥 主要特點包括

【1】、結構簡單，維修方方更。

【3】、**的設計，不銹鋼內部結構，保證疏水詞具有良好的耐腐蝕和磨損性雛。

【4】、標準產品中帶有內置的排氣閥或內裝破蒸汽氣鎖裝置。

【5】、排水口低于水位，可避免主蒸汽的泄漏。

【6】、有螺紋和法蘭連接可供選擇。

【7】、內置的排氣閥確保疏水閥在起機工作時，具有更大的冷凝水排量。

斯派莎克FT系列疏水閥規格齊全，型號眾多，對于凡是為了確保有效的傳熱，要求隨著冷凝水的生成而迅速排放的加熱及工業設備來說，該型疏水閥是較佳的選擇。FT46/FTS14可適用潔凈蒸汽系統。

斯派莎克疏水閥 可供型號

斯派莎克FT14-14疏水閥選型,疏水閥選型考慮因素
斯派莎克疏水閥選型時思考要素

注意事項
由定義可知，蒸汽疏水閥必需求阻礙蒸汽外泄，一同還能夠順利掃除冷凝水、空氣和其它不凝性氣體。關于良好疏水的要求現已做了總結，但有必要重申設備的功能是較重要的。挑選疏水閥首先要滿意壓力、冷凝水負荷和掃除空氣的基本需求，一同體系規劃和維護的需求也會影響功能和挑選。關于此疑問請參閱本節以下部分。
水錘
水錘是蒸汽體系呈現疑問后的某種現象，其緣由能夠是因?yàn)檎羝�或冷�?a target="_blank" title="水管" style="text-decoration-line: none; color: rgb(51, 51, 51);">水管道規劃上的缺欠，或是疏水閥的選型疑問、或是有疏水閥走漏、或是以上要素的綜合。假如是體系規劃緣由，使疏水閥不能正確作業，設備恰當?shù)氖杷�閥也沒有啥作用。從11.6到11.11節疏水閥的挑選中，詳細論述了針對不一樣的運用和規劃怎么挑選恰當?shù)氖杷�閥。關于蒸汽體系規劃現已在第10章蒸汽分配中論述過了，水錘現象常常是因?yàn)檎羝�疏水閥失效導致的，更能夠是呈現疑問的疏水閥因?yàn)樗�錘而損壞了。水錘能夠是多方面緣由導致的，包括:
高速活動的蒸汽管道內未能掃除冷凝水。
口有溫度操控的運用中，冷凝水被提升至收回管，或是收回至有壓力的體系中。
口因?yàn)槭栈毓芸趶狡�小造成滿溢或是節流及閃蒸蒸汽作用，冷凝水無法進入或無法在收回管道內運動。
口現代制造技術出產出了比曾經更為健壯經用的蒸汽疏水閥，這使得疏水閥在正常工況下運用壽命更長，一同更能反抗體系規劃不良的影響。但反過來講，不論疏水閥做得怎么好，假如設備在規劃有疑問的體系中，都不能很好的作業，還會縮短運用壽命。
假如因?yàn)樗�錘的緣由，體系中的疏水閥老是失效，這就是體系安置的疑問，而不是疏水閥本身的疑問。處置的辦法是找到疑問，并處置它。
兩個重要的運用就是蒸汽主管和溫控?fù)Q熱器上的疏水。
通常來說，蒸汽主管應每隔30} 50m設一個疏水點，并配以尺寸合適的集水槽。所有上升管的底部都有必要疏水。
只要在冷凝水能及時排出的情況下，帶溫度操控的換熱器才會的作業。無論設備哪一種疏水閥，假如閥后有提升，都能夠會發作水錘。假如是這種情況，就要輔佐增加一臺泵或是換成疏水閥泵。在13章冷凝水掃除中將會對該疑問進一步論述。
管道的正確規劃和設備也至關重要，這將有助于體系在運用期限內很好的發揮熱力功能。

塵垢

在挑選疏水閥時，塵垢和雜質是有必要思考的一個要素。盡管蒸汽冷凝后是蒸餾水，但有時會包括一些鍋爐給水處置過程中的化合物和天然礦物質。一同，管道設備過程中的一些廢物和雜質以及腐蝕后的產物也需求思考。
雙金屬式疏水閥的疏水形式是滴排，并且其內部結構為閥桿通過閥座，這意味著很能夠呈現故障(因?yàn)槟Σ亮�加�?或者堵塞。也有說感應元件很簡單清潔，不會受塵垢影響。實際上，塵垢關于感應元件能夠不會造成啥影響，但對閥芯閥座而言，能夠損壞其密封特性。
斯派莎克FT14-14疏水閥對雜質和塵垢有良好的反抗能力。舉一個較點的例子，從一個容器中排放富含大量雜質的冷凝水，因?yàn)橥ㄟ^(guò)較大的熱靜力一浮球式疏水閥時流速相對較低，冷凝水底部的沙子也能排出。
倒吊桶式疏水閥桶的頂部有一個排氣小孔，假如堵塞了就會導致疏水閥氣阻，反應變慢。這樣的話，就要拆下疏水閥，清除掉排氣孔堵塞的廢物和雜質。
脈沖式疏水閥不能允許任何塵垢和雜質，主閥塞和錐形套筒之間的間隙很準確，對流體的高速活動很敏感，閥塞會常常粘在某個中間方位。假如疏水閥處于一個固定方位，它將根據冷凝速度的不一樣排放蒸汽或冷凝水。
固定排放孔式設備較不能習慣有廢物的工況，排放孔本來就很小，很簡單堵塞。假如加大排放孔，就會糟蹋蒸汽，即使這樣排放孔也能夠會慢慢堵塞。能夠設備過濾器，但過濾器有必要有滿足準確的過濾網才干有用。本來能夠進入疏水閥里的雜質塵垢，被過濾到過濾器中，但過濾器需求定時整理。
過濾器
在蒸汽體系中常常沒有設備過濾器(如圖11.5.1所示)，這好像是節約了本錢，可是，管道內壁的剝落碎屑和體系中的塵垢會影響操控閥和疏水閥的功能，削減換熱器的換熱率。其實在管道上設備過濾器很簡單，本錢也很低，設備后，在其服務期內會帶來很大的回報，能夠過濾掉管道中的碎屑和雜質，維護設備，提高功能，削減維護。
過濾器的選型很簡單，過濾器的原料要能承受體系的壓力和溫度，根據運用挑選不一樣的濾網和孔徑。濾網越準確，越要常常整理。一旦確定，過濾器不論是采購仍是維護都要比操控閥或疏水閥便宜和簡單得多。
關于過濾器的更多信息將會在12章管道附件中闡明。
蒸汽汽鎖
是不是發作蒸汽汽鎖，有時是挑選疏水閥的一個決定性要素。當疏水閥的設備方位距用汽設備比較遠時，就很能夠會發作汽鎖;當冷凝水通過虹吸管或浸漬管進入疏水閥排出時，就會很簡單發生汽鎖。圖11.5.2就闡明了這個疑問，圖中一個旋轉式枯燥筒通過一根虹吸管掃除冷凝水，汽鎖必然會發生。
在圖中，通過虹吸管，蒸汽壓力足以把冷凝水提升至疏水閥并排出。闡明，當滾筒底部冷凝水的液面低于虹吸管的末端時，蒸汽就會進入虹吸管和疏水閥(比如浮球式疏水閥)，使疏水閥封閉。
闡明，因?yàn)槠�鎖，冷凝水無法排出，滾筒逐步積水，烘干功率下降，一同驅動滾筒旋轉的動力加大。更為較點的情況是，滾筒積水滿至中線以上，因?yàn)闄C(jī)械性載導致設備損壞。

為處置該疑問疏水閥上需求裝配一個“防汽鎖”閥。這是一個內置針形閥，使得鎖在虹吸管里邊的蒸汽通過該閥排出。浮球式疏水閥是僅有帶有該設備的疏水閥�？蛇\(yùn)用于像枯燥滾筒之類的旋轉機械上。因?yàn)獒樞伍y的開度很小，避免了蒸汽糟蹋，但排空氣能力也很有限。這種疏水閥常常把排氣閥和“防汽鎖”閥結合到一同(見圖11.5.3)，防汽鎖設備，需人工手動操作，不受自動排氣閥的動作影響。標準的浮球一熱靜力式疏水閥如圖11.5.4所示。
其它類型的疏水閥盡管結尾也能打開，免除汽鎖，但排水和設備功能很不安穩，這顯然是很難接受的，特別是在客戶運用制程設備進行批量出產時，質量和功率是非常重要的。
群組疏水
群組疏水就是指一個以上的設備運用同一個疏水閥進行疏水，如圖11.5.5所示，兩個制程煮鍋在不一樣的壓力下作業，其排水管線連至同一個疏水閥。壓力較高的設備B能夠及時掃除冷凝水，而壓力較低的設備A因?yàn)橹够亻yC封閉無法排出冷凝水。設備A就會積水，功能下降許多。
因?yàn)檫@個緣由，作業在不一樣壓力下的設備的群組疏水是不可取的。可是，假如設備作業在相同的壓力下呢?
圖11.5.6中A鍋的物料溫度現已很高，蒸汽的冷凝率相對較低。而B, C和D鍋中的物料還很冷，蒸汽進入后，冷凝率要比A鍋中高的多。這樣蒸汽的流速就會很高，導致每個支管發生較高的壓降。B, C和D鍋的進口蒸汽壓力下降，下降了加熱能力，延長了出產時間。因?yàn)檫@個緣由，B, C和D鍋出口壓力也比A鍋低。蒸汽就會通過A鍋及其排放管進入其它煮鍋以平衡壓力，其它煮鍋的冷凝水就會和蒸汽逆向活動，假如不一樣壓力下設備的排水點都接入到同一個疏水閥。壓力較高的設備(此例中A鍋)就會阻礙其他設備的冷凝水的活動，而非常需求掃除冷凝水的設備就會積水(此例中B, C和D鍋)。所以，圖11.5.6中的設備安置不能夠讓人滿意。假如每個設備有各自的溫控體系，又是群組疏水，疑問將會變得更為嚴重。
能夠群組疏水的一個能夠運用是空氣加熱單元，該單元串連了多組加熱器
這種活動型的運用不一樣于圖11.5.6中所示的分批出產(非活動型運用)。當幾組加熱器由同一個溫控閥操控時，其負荷變化差不多。冷凝水管道的連接很重要，共同管道要能夠排出滿足的冷凝水。這只要在所有的加熱器組由同一個溫控閥操控，以及二次側的流體一同被所有單元加熱的情況下才干正常作業。
曾經運用群組疏水的一個緣由?**�去只要一仲|(zhì)杷�阀，蕢q鼻暗跬笆絞杷�阀的前身，窚\４蟛⑶液馨汗�。染|竦氖杷�阀现荫Z淶孟嗟斃×瞬⑶冶鬩聳滌�，蕼厦脩┗庚}蝗繞鞫寄苷�确地疏水。脩┗台訍烕设备装备一个疏水阀栗r潛熱鶴槭杷�要好得多�?
在許多情況下，咱們需求在溫控設備上設備疏水閥泵，以完全掃除設備發生的冷凝水。
******
假如蒸汽疏水閥直接排向大氣，排放的有能夠是高溫的冷凝水，這樣會發生一定數量的閃蒸蒸汽，這對行人很風險，能夠通過下降排放的劇烈程度下降風險。在管道的末端(見圖11.5.9)裝一個******(見圖11.5.8)將會削減排放的劇烈程度和噪聲。通常能夠下降80%.
特別的需求
真空下排水
從真空狀態下的蒸汽空間掃除冷凝水是一個疑問，假如運用疏水閥，那么疏水閥的出口有必要連接到真空度很高的體系內，以確保一個正的壓差掃除冷凝水。否則，就要運用機械泵掃除設備中的冷凝水.
假如提升很小或沒有提升，建議在泵的出口處設備軟閥座止回閥，并在泵的下方排放點設備滴漏作為防虹吸設備。當排水點坐落泵的下方時，大氣壓能夠作為動力(見圖11.5.11)，但出口止回閥有必要坐落水封回路中以確保一個較小的敞開壓頭(取決于止回閥的類型)和水封。
假如用泵從一個真空氣體冷卻體系掃除冷凝水，壓縮空氣和惰性氣體都能夠作為驅動泵的動力。

從溫操控程中排放冷凝水

蒸汽疏水閥是一種自動閥門，依靠體系動力排水。它有必要依靠外部要素，如疏水閥進口側的蒸汽壓力或靜壓頭。出口壓力有必要比進口壓力低以保持正確的活動方向。通過疏水閥的流量和疏水閥的前后壓差有關。疏水閥前后發生負壓差也是能夠的，這樣冷凝水將會到流。在疏水閥后設備止回閥可防止因?yàn)樨?fù)壓差而導致的倒流。疏水閥前后常常會呈現零壓差或負壓差，尤其是在溫操控程中更為普遍，比如空氣換熱器、水換熱器、夾套鍋、板式換熱器等，實際上任何一個有操控閥操控蒸汽供應的制程。該現象的發作和蒸汽的供應壓力無關只與冷凝水體系的壓力和換熱器內的蒸汽壓力有關。
術語“失流”即是對該工況的描述，只要能預見到有失流發作就需求處置，可設備疏水閥泵掃除換熱器中的冷凝水，失流現象將會在13章冷凝水的掃除中詳述。
