DIN導軌安裝式AC UPS

在電壓故障或電壓波動時，DIN導軌安裝式AC UPS可確保高故障安全性能和高系統可用性。AC UPS輸出側為純正弦波電壓，可以為交流電用電設備不間斷供電。根據您的應用需要，選擇采用適當電池模塊的理想AC UPS。

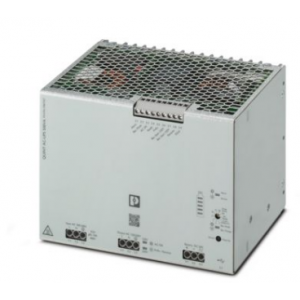

菲尼克斯QUINT4-UPS/1AC/1AC/500VA/USB - 不間斷電源

1067327



QUINT AC UPS， IQ Technology， DIN導軌安裝， 輸入: 120 V AC / 230 V AC， 輸出: 120 V AC / 230 V AC / 500 VA。 輸出: 120 V AC / 500 VA。 輸出: 230 V AC / 500 VA。

產品詳情

折疊全部

技術數據

輸入數據

輸入電壓 120 V AC

230 V AC

輸入電壓范圍 90 V AC ... 264 V AC

額定輸入電壓范圍 100 V AC ... 240 V AC

國家電網典型電壓 120 V AC

電源電壓的電壓類型 AC

頻率范圍 (fN) 45 Hz ... 65 Hz

允許的備用保險絲 ***大 25 A

電耗量 6.9 A (100 V AC)

2.86 A (240 V AC)

19 A (24 V DC)

輸出數據

效率 > 97 % (100 %負載，帶已充電的大功率存儲設備)

~ 87 % (***負載)

視在功率 500 VA

有功功率 400 W

功率因數（cos phi） 0.8

振幅因數 2.8

切換時間 < 10 ms

UPS分類 VFD-SS-311

并連 否

串連 否

過載容量 干線操作 符合內部保險絲要求

過載容量 電池操作 105 % (***)

120 % ... 150 % (20 s / 5 s，然后關斷)

市電供電

輸出電壓 120 V AC

230 V AC

額定輸出電流（IN） 4.17 A (120 V AC)

2.17 A (230 V AC)

***大空載功耗 典型值 9 W (120 V AC)

典型值 10 W (230 V AC)

***大額定負載功率損耗 典型值 10 W (120 V AC)

典型值 11 W (230 V AC)

額定輸出頻率 60 Hz ±5 Hz

50 Hz ±5 Hz

輸出保險絲 10 A 400 V gRL

電池運行

輸出電壓 120 V AC ±2 %

230 V AC ±2 %

輸出電壓形狀 純正弦波

***大空載功耗 大約 23 W (120 V AC)

大約 24 W (230 V AC)

***大額定負載功率損耗 大約 57 W (120 V AC)

大約 54 W (230 V AC)

額定輸出頻率 60 Hz

50 Hz

±5 % (網格引導)

±0.5 % (自我引導)

總諧波失真因子 (THD) < 3 % (線性負載)

< 8 % (非線性負載)

電子電流限制 > 2.5 x IN (> 200 ms)

儲能模塊

輸入

輸入電壓 24 V DC

深度放電保護 20 V DC ... 24 V DC (可參數化)

額定容量范圍 3.4 Ah ... 200 Ah (5x 40 Ah)

充電電流 ***大 5 A

充電結束 24 V DC ... 31 V DC (溫度補償)

概述

電池技術 VRLA, VRLA-WTR, LI-ION (參見章節：訂貨數據)

充電特征曲線 IU0U

允許的備用熔斷器 50 A

連接數據

輸入

位置 1.x

導線連接

連接方式 螺釘連接

剛性 0.2 mm² ... 6 mm²

柔性 0.2 mm² ... 4 mm²

柔性帶沒有塑料套管的冷壓頭 0.2 mm² ... 4 mm²

柔性帶配有塑料套管的冷壓頭 0.2 mm² ... 4 mm²

剛性 (AWG) 30 ... 10

剝線長度 8 mm

緊固扭矩 0.5 Nm ... 0.6 Nm

螺釘頭驅動方式 開槽 L

輸出

位置 2.x

導線連接

連接方式 螺釘連接

剛性 0.2 mm² ... 6 mm²

柔性 0.2 mm² ... 4 mm²

柔性帶沒有塑料套管的冷壓頭 0.2 mm² ... 4 mm²

柔性帶配有塑料套管的冷壓頭 0.2 mm² ... 4 mm²

剛性 (AWG) 30 ... 10

剝線長度 8 mm

緊固扭矩 0.5 Nm ... 0.6 Nm

螺釘頭驅動方式 開槽 L

信號

位置 3.x

導線連接

連接方式 螺釘連接

剛性 0.2 mm² ... 1.5 mm²

柔性 0.2 mm² ... 1.5 mm²

柔性帶沒有塑料套管的冷壓頭 0.2 mm² ... 1.5 mm²

柔性帶配有塑料套管的冷壓頭 0.2 mm² ... 1.5 mm²

剛性 (AWG) 30 ... 12

剝線長度 8 mm

緊固扭矩 0.5 Nm ... 0.6 Nm

螺釘頭驅動方式 開槽 L

電池

位置 4.x

導線連接

連接方式 螺釘連接

剛性 0.2 mm² ... 6 mm²

柔性 0.2 mm² ... 4 mm²

柔性帶沒有塑料套管的冷壓頭 0.2 mm² ... 4 mm²

柔性帶配有塑料套管的冷壓頭 0.2 mm² ... 4 mm²

剛性 (AWG) 30 ... 10

剝線長度 8 mm

緊固扭矩 0.5 Nm ... 0.6 Nm

螺釘頭驅動方式 開槽 L

接口

接口 USB (Modbus/RTU)

接口數 1

接線方式 MINI-USB B型

連接標識 5.1

鎖緊裝置 螺栓

傳輸原理 USB 2.0

***大電纜長度 3 m

電氣隔離 是

信號處理

信號輸入 Bat.-Start

低信號 連接至SGnd < 2.7 kΩ

高信號 打開（電池啟動和SGnd之間 > 200 kΩ）

信號輸入 Remote

低信號 連接至SGnd < 2.7 kΩ

高信號 打開（遠程和SGnd之間 > 35 kΩ）

信號輸出 Alarm

位置 3.x

信號分配 報警

位置標識 3.1 (Alarm)

開關輸出 晶體管輸出，有源

輸出電壓 24 V

連續負載電流 ≤ 20 mA

LED狀態指示燈 紅色

信號輸出 Battery Mode

位置 3.x

信號分配 Bat.-Mode

位置標識 3.2 (Bat.-Mode)

開關輸出 晶體管輸出，有源

輸出電壓 24 V

連續負載電流 ≤ 20 mA

LED狀態指示燈 黃色

信號輸出 AC OK

位置 3.x

信號分配 AC OK

位置標識 3.3 (AC OK)

開關輸出 晶體管輸出，有源

輸出電壓 24 V

連續負載電流 ≤ 20 mA

LED狀態指示燈 綠色

信號輸出 Ready

位置 3.x

信號分配 Ready

位置標識 3.4 (Ready)

開關輸出 晶體管輸出，有源

輸出電壓 24 V

連續負載電流 ≤ 20 A

LED狀態指示燈 綠色

信號輸出 P > PN

位置 3.x

信號分配 P>Pn

位置標識 3.5 (P>Pn)

開關輸出 晶體管輸出，有源

輸出電壓 24 V

連續負載電流 ≤ 20 mA

信號接地SGnd

接線標識 3.9

功能 信號接地

參考電位 適用于信號輸入及信號輸出

電氣特性

相數 1.00

產品屬性

產品類型 AC UPS

產品系列 QUINT AC UPS

MTBF (IEC 61709, SN 29500) 445469 h (40 °C)

數據管理狀態

產品審核修訂 01

絕緣特性

保護等級 I

過電壓類別 II

污染等級 3 (≤ 130 V AC)

2 (> 200 V AC)

尺寸

產品尺寸

寬度 180 mm

高度 130 mm

深度 125 mm

安裝尺寸

左側/右側安裝距離 0 mm / 0 mm

頂部/底部安裝距離 50 mm / 50 mm

安裝

安裝類型 DIN導軌安裝

材料規格

外殼材料 金屬

環境和真實條件

環境條件

保護等級 IP20

環境溫度（運行） -25 °C ... 60 °C (> 50 °C: 2,5 % / K)

環境溫度（存放/運輸） -40 °C ... 85 °C

***大高度 ≤ 3000 m (> 2000 m: 0,6 % / 100 m)

允許的***大相對濕度（操作） ≤ 95 %

電擊 所有方向20g，符合(EN 60068-2-27)

振動（操作） 5 Hz ... 100 Hz， 0.7g (EN 60068-2-6)

標準和規范

不間斷電源系統

標準標識 不間斷電源系統

標準/規格 EN 62040-1

認證

UL

標識 UL/C-UL Recognized UL 1778

電磁兼容數據

低壓指令 符合低電壓指令2014/35/EC

輻射干擾 噪音排放符合EN 62040-2標準

抗干擾 抗噪符合EN 62040-2標準

電磁兼容性 符合2014/30/EU電磁兼容指令

傳導性噪聲排放 EN 62040-02 （C2級）

靜電放電

標準/規程 EN 61000-4-2

靜電放電

觸點放電 ± 6 kV

空氣放電 ± 8 kV

備注 標準 A

高頻電磁場

標準/規程 EN 61000-4-3

高頻電磁場

頻率范圍 80 MHz ... 6 GHz

測試場強 10 V/m

備注 標準 A

快速瞬態（脈沖）

標準/規程 EN 61000-4-4

快速瞬態（脈沖）

輸入 ± 2 kV

± 2 kV

輸出 ± 2 kV

信號 ± 2 kV

± 2 kV (USB)

備注 標準A（B適用于USB）

電涌電壓負載（電涌）

標準/規程 EN 61000-4-5

電涌電壓負載（電涌）

信號 1 kV (非對稱)

備注 標準 B

輸入/輸出 ± 1 kV (對稱)

± 2 kV (非對稱)

傳導干擾

標準/規程 EN 61000-4-6

傳導干擾

頻率范圍 0.15 MHz ... 80 MHz

信號 1 kV (非對稱)

備注 標準 A

工頻磁場

標準/規程 EN 61000-4-8

頻率 50 Hz

信號 30 A/m

備注 標準 A

標準

標準A 規定限度內的正常操作行為。

標準B 可通過設備自我恢復的操作性能臨時性降級。

商業數據

訂貨號 1067327

包裝單位 1 pc

***小訂貨量 1 pc

銷售關鍵代碼 CMUI15

產品關鍵代碼 CMUI15

GTIN 4055626736082

單件重量（含包裝） 3,062 g

單件重量（不含包裝） 2,724 g

原產地 DE
