西門子-電能表 7KM1020-0BA01-1DA0 電源監控設備 配電盤內置設備用于 測量電量
點擊圖片查看原圖
品牌： 西門子
型號： 7KM1020-0BA01-1DA0
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2024-10-22 09:59
瀏覽次數： 57
詢價
店鋪基本資料信息

 產品詳細說明


7KM1020-0BA01-1DA0

(EAN: 4001869576800)

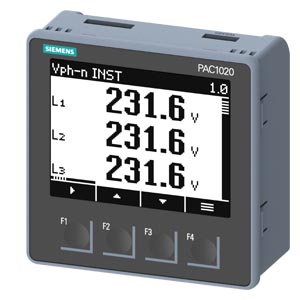

PMD SENTRON PAC1020 LCD Display



  • 產品信息細節
    •
  • 技術數據
    •
  • CAx數據

技術數據

 SENTRON PAC1020 96X96 mm 電源監控設備 配電盤內置設備用于 測量電量 協議：Modbus RTU 帶圖形顯示 UE 標稱***大值：400/230V 45-65Hz IE 標稱：X/5 A AC 輔助能量： 85V - 276V AC 螺釘型接線端子連接
版本
產品品牌名稱 SENTRON
產品名稱 多功能測量?jī)x
產品的規格 基本的
產品類型名稱 7KM PAC1020
測量
測量方法
● 用于電壓測量 TRMS
● 用于電流測量 TRMS
測量值采集方式 無縫的，連續的
電壓波形 正弦或失真
可測量的網電頻率
● 初始值 45 Hz
● 終值 65 Hz
用于測量值采集的運行方式 自動的網電頻率記錄 是
用于測量值采集的運行方式
● 固定在50 Hz 否
● 固定在60 Hz 否
電源電壓
電源結構形式 寬電壓范圍電源
電壓類型 電源電壓 AC/DC
供電電壓 AC 時 100 ... 250 V
供電電壓 DC 時 100 ... 250 V
防護等級
防護等級 IP 正面的 IP40
設備保護等級 處于安裝時的狀態 II
適應性
使用的適宜性 安裝在封閉空間內位置固定的配電盤上
產品功能
產品功能
● 電壓測量 是
● 電流測量 是
● 有效功率測量 是
● 無功功率測量 是
● 頻率測量 是
顯示和操作
顯示器規格 LCD
高度 顯示屏的 56 mm
寬度 顯示屏的 74 mm
顏色 顯示器背景 白色
屏幕背景光亮度可調節 是
屏幕對比度可調節 是
語言 在顯示器的顯示上 支持 西、英、中、葡
按鍵數 4
通訊
傳輸率 ***小值 4 800 kbit/s
傳輸率 ***大值 115 200 kbit/s
接口數量 按照快速以太網 1
故障限制
參考條件 對于測量***度的 符合 IEC62053-21
用于相對總的測量不確定性的公式
● 對于測量值電壓 0.50%
● 對于測量值電流 +/- 0.5 %
● 對于測量值有功功率 1%
● 對于測量值無功功率 2%
● 對于測量值功率因數 0.50%
● 在有效功測量值 1 級符合 IEC62053-21
● 對于無效功測量值 2%
輸入/輸出
數字輸入端數量 1
開關輸入端規格 電子，被動
電氣連接規格 在數字輸入端 螺栓連接
數碼式輸入端的運行條件 外部電源 是
輸入電壓 在數字輸入端 DC 時 ***大值 30 V
數字輸出端數量 1
操作輸出端規格 電子，被動
數碼輸出端的結構形式 換檔功能或脈沖輸出功能
工作電壓 作為輸出電壓 DC 時 許可***大值 30 V
電氣連接規格 在數字輸出端 螺栓連接
輸出電流 在數字輸出端
● DC 時 時間限定在100 ms ***大值 130 mA
內部電阻 在數字輸出端 55
標準 對于脈沖調整的 信號反應按照IEC62053-31
脈沖持續時間
● 初始值 500 ms
● 終值 30 ms
可調節的時間標度線 ***小值 10 ms
接通頻率 在數字輸出端 ***大值 17 Hz
輸出的特性 短路保護 是
測量輸入
可測量的網電電壓 在 (PE)N 和 L 之間 AC 時 ***大額定值 230 V
可測量的網電電壓 在 (PE)N 和 L 之間 AC 時
● ***小值 11.5 V
● ***大值 280 V
可測量的網電電壓 外導體之間的 AC 時 ***大額定值 400 V
電壓的測量區擴展 帶有外部的電壓互感器 是
內阻 外導體和中性線 在電壓測量時 1.5 M
測量類別 用于電壓測量 CAT III
可測量的電流
● 1 AC 時 額定值 1 A
● 2 AC 時 額定值 5 A
相對的可測量電流 AC 時
● ***小值 10 %
● ***大值 120 %
電流的測量區擴展 帶有外部的電流互感器 是
零點遏制 在電流測量時 0 ... 10 %
測量類別 用于電流測量 CATIII
連接
電氣連接規格
● 在電壓的測量輸入端 螺栓連接
● 在電流的測量輸入端 螺栓連接
機械設計
緊固類型 DIN 導軌安裝 否
多功能測量器的結構尺寸 96的
高度 96 mm
寬度 96 mm
深度 42 mm
安裝深度 42 mm
凈重 240 g
裝入位置 垂直的
環境條件
環境溫度 運行期間
● ***小值 -10 °C
● ***大值 55 °C
環境溫度 存放期間
● ***小值 -25 °C
● ***大值 70 °C
相對空氣濕度 25 °C 時 無冷凝 運行期間 ***大值 75 %
安裝高度 高度超出水平面以上 ***大值 2 000 m
污染程度 2
證書
資格證明 作為EG合格證明 是
認可 證書

General Product Approval other

UK Declaration of Conformity

EU declaration of conformity

Confirmation

EAC

Confirmation

Miscellaneous
Environment

EPD Typ II

Environmental Confirmations

Environmental Confirmations
