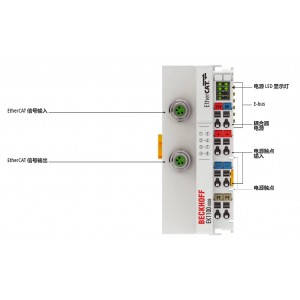

EK1100-0008 | 帶 M8 接口的 EtherCAT 耦合器

技術參數	EK1100-0008
EtherCAT 系統內的任務	連接 EtherCAT 端子模塊（ELxxxx）與 100BASE-TX EtherCAT 網絡
數據傳輸介質	以太網/EtherCAT 電纜（***低 Cat. 5），屏蔽型
站點之間的距離	***大 100 m （100BASE-TX）
EtherCAT 端子模塊數量	***多 65,534 個
協議	EtherCAT
延遲	約 1 µs
數據傳輸速率	100 Mbit/s
總線接口	2 x M8，屏蔽型，螺旋式
電源	24 V DC (-15%/+20%)
Us 電流消耗	70 mA +（E-bus 總電流/4）
Up 電流消耗	負載
E-bus 供電電流	2000 mA
電源觸點	*大 24 V DC/*大 10 A
電氣隔離	500 V（電源觸點/電源電壓/以太網）
工作/儲藏溫度	-25…+60°C/-40…+85°C
抗電磁干擾/抗電磁輻射性能	符合 EN 61000-6-2/EN 61000-6-4 標準
相對濕度	95%，無冷凝
抗振/抗沖擊性能	符合 EN 60068-2-6/EN 60068-2-27 標準
防護等級/安裝位置	IP20/可變
認證/標記	CE、UL、ATEX、IECEx
防爆標志	ATEX: II 3 G Ex ec IIC T4 Gc
