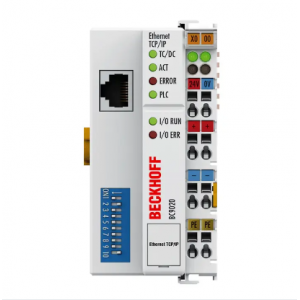

BC9020 總線端子控制器是一款具有集成 PLC 功能的總線耦合器，并具有以太網總線接口。它是一個智能從站，可以作為以太網系統中的分散智能。與 K 總線擴展相結合，“Economy plus”控制器可將多達 255 個總線端子模塊連接到控制器。

就性能而言，BC9020總線端子控制器介于BC9050和BX9000之間。 BX 系列總線端子控制器具有更大的內存和附加接口，用于集成更多外圍設備。

總線端子控制器使用TwinCAT  2 編程系統根據 IEC 61131-3 進行編程。 BC9020上的配置/編程接口用于加載PLC程序。如果使用軟件PLC TwinCAT，也可以通過以太網加載PLC程序。

在默認設置中，所連接總線端子模塊的輸入和輸出分配給小型 PLC。每個總線端子模塊均可配置為直接通過現場總線與上位自動化設備交換數據。

分布式信號處理控制器

BC9020 和 BC9120 總線端子模塊控制器支持所有總線端子模塊類型的操作。就用戶而言，輸入和輸出的處理方式與其他耦合器系列沒有任何不同。該信息可用作自動化設備過程映像中的字節數組。

模擬和多功能總線端子模塊可以使用 KS2000 配置集來適應每個特定的應用。根據類型，模擬總線端子模塊的寄存器包含溫度范圍、增益值和線性化特性。使用KS2000，可以在PC上設置所需的參數。巴士總站以故障安全方式***存儲設置。

另一種選擇是讓控制器（PLC、IPC）執行總線端子模塊的配置。 PLC 或IPC 使用功能塊(FB) 來處理啟動階段所有外圍設備的配置。如果需要，控制器可以上傳非集中生成的配置數據，以便集中管理和存儲它們。這意味著如果更換總線端子模塊，則無需再次執行設置程序�？刂破髟诮油�電源后自動進行所需的設置。
